STM32F103C8T6 ARM STM32 Minimum System Development Board - (AD75601)

Descripción:

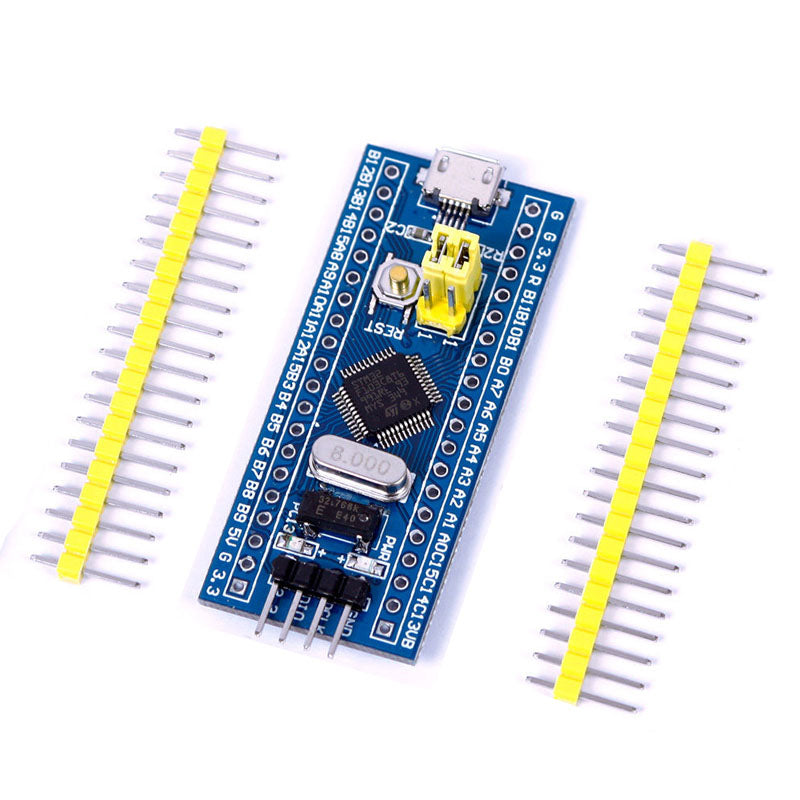

La tarjeta STM32 es una placa desarrollo llamada Blue Pill, es de bajo costo que  incorpora el núcleo RISC de 32 bits ARM®Cortex-M3 de alto rendimiento, esta tarjeta es adecuada para iniciar proyectos sobre el microcontrolador STM32. Viene con terminales header's macho - macho que podrás soldar tu mismo.

STM32F103C8T6 es un microcontrolador muy potente y con CPU de 32 bits, puede superar fácilmente a Arduino UNO en rendimiento. Para programar esta placa tienes que utilizar un programador ST-LINK V2 ya que esta placa no incorpora un programador, necesita de un externo, hay distintas formas de programarlo ya sea con IDE de STM32 Utility o incluso con Arduino IDE.

Características:

- Tipo: Tarjeta STM32F103C Blue Pill

- Modelo: STM32F103C

- Dimensiones: 23mm x 53mm

- Color PCB: Azul

- Alimentación de voltaje:

    - Cualquier pin +3.3V: (+3.3V)

    - Cualquier pin + 5V: (+ 5V)

    - Conector MicroUSB: (+ 5V)

- Voltaje Lógico IO: 3.3V

- Procesador de núcleo ARM® Cortex®-M3

- Software de programación: SW4STM32, ARDUINO IDE, Mbed, STM32 Utility

- Firmware precargado: Bootloader para programar con STLINK

- Tamaño de núcleo 32-bits

- Entradas/salidas Digitales: 37

- Canales PWM: 12

- Entradas ADC: 10 canales  A/D de 12Bits

- Conectividad CAN, I²C, IrDA, LIN, SPI, UART/USART, USB

- Periféricos DMA, control de motor por PWM, PDR, POR, PVD, PWM, sensor de temp., WDT

- Frecuencia de trabajo de 72MHz

- Memoria:

    - Flash: 64 KB

    - SRAM: 20KB

- Temperatura de operación -40°C ~ 85°C
