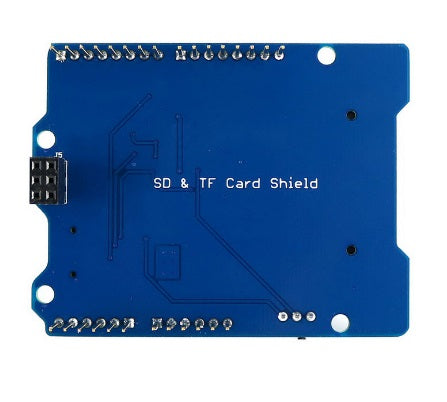

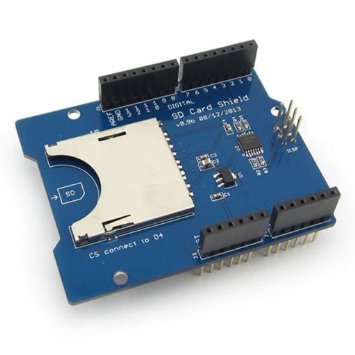

SD Card Shield Module For Arduino - (AD36462)

Descripción:

Este protector de tarjeta SD es compatible con las placas de desarrollo Arduino con el diseño estándar de conectores de Arduino. Se puede conectar directamente a una placa base Arduino UNO, Leonardo, MEGA2560 o compatible, y al añadir una tarjeta SD, añade un gran espacio de almacenamiento a tu proyecto Arduino.

El protector también es compatible con las bibliotecas de tarjetas SD Arduino estándar que se incluyen con el entorno de desarrollo Arduino, lo que te permite crear bocetos para leer y escribir datos en tu tarjeta SD. Además, tiene la ventaja de ser un módulo, ya que no requiere cableado adicional: simplemente conéctalo a tu placa Arduino y listo.

Características:

• Interfaz estándar de placa de expansión Arduino, compatible con Arduino UNO, Leonardo, Mega2560 y placas base compatibles.
• Los cambiadores de nivel integrados permiten una conexión segura a niveles lógicos de 5 V y 3.3V.
• La interfaz de comunicación es una interfaz SPI estándar, compatible únicamente con tarjetas SD/TF en modo SPI.
• Compatible con tarjetas SD/SDHC o Micro SD/Micro SDHC con adaptador SD.
• La fuente de alimentación es de 4.5V ~ 5.5V, y la placa de circuito reguladora de voltaje es de 3.3V.
• Interfaz SPI: MOSI, MISO y pines SCK. Estas tres señales se obtienen de la interfaz ICSP de Arduino, lo que la hace compatible con diversas placas Arduino.
• Circuito regulador: Salida del regulador LDO de 3.3V.
• Pin de selección de chip: El pin CS se conecta al pin digital D4 de la placa Arduino.
