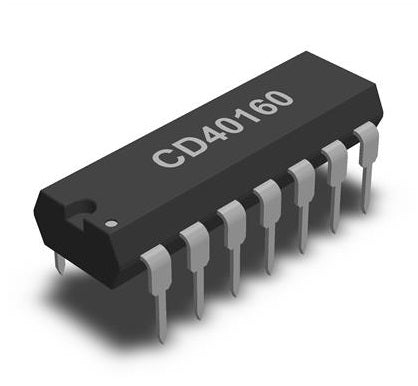

CD40160 CMOS Synchronous Programmable 4-Bit Counter - (AD33519)

Descripción:

Los CD40160BMS, CD40161BMS, CD40162BMS y CD40163BMS son contadores programables síncronos de 4 bits. La función CLEAR de los CD40162BMS y CD40163BMS es síncrona y un nivel bajo en la entrada CLEAR establece las cuatro salidas en bajo en el siguiente flanco positivo de CLOCK. La función CLEAR de los CD40160BMS y CD40161BMS es asincrónica y un nivel bajo en la entrada CLEAR establece las cuatro salidas en bajo, independientemente del estado de las entradas CLOCK, LOAD o ENABLE. Un nivel bajo en la entrada LOAD desactiva el contador y hace que la salida coincida con los datos de configuración después del siguiente pulso de CLOCK, independientemente de las condiciones de las entradas ENABLE.

El circuito de acarreo anticipado permite la conexión en cascada de contadores para aplicaciones síncronas de n bits sin necesidad de puertas adicionales. Para llevar a cabo esta función son fundamentales dos entradas de habilitación de conteo y una salida de acarreo (COUT). El conteo se habilita cuando las entradas PE y TE están en alto. La entrada TE se prealimenta para habilitar COUT. Esta salida habilitada produce pulsos de salida positivos con una duración aproximadamente igual a la porción positiva de la salida Q1. Este pulso de acarreo de desbordamiento positivo puede utilizarse para habilitar etapas sucesivas en cascada. Las transiciones lógicas en las entradas PE o TE pueden ocurrir cuando el reloj está en alto o bajo. Los tipos CD40160BMS a CD40163BMS son funcionalmente equivalentes y compatibles en pines con las series de contadores TTL 74LS160 a 74LS163, respectivamente.
