Ethernet Shield Module W5100 Board For Arduino [Version Generica] - (AD28435)

Descripción:

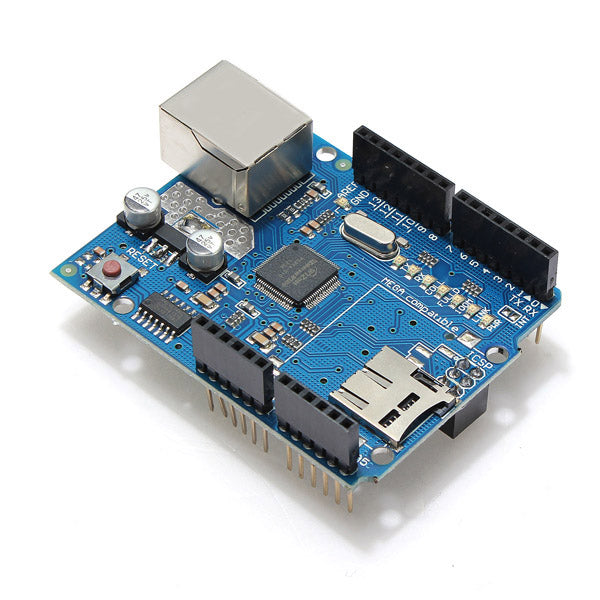

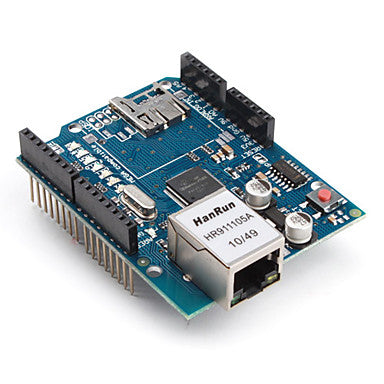

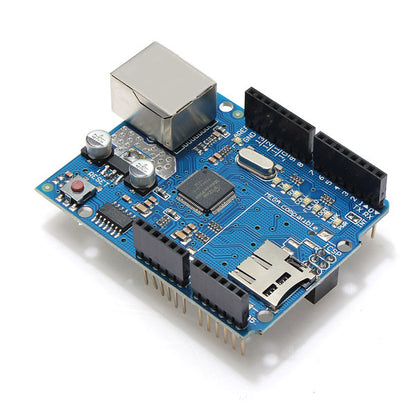

Arduino Ethernet Shield V1 permite que una placa Arduino se conecte a Internet. Se basa en el chip de ethernet Wiznet W5100 (hoja de datos). Wiznet W5100 proporciona una pila de red (IP) capaz de ambos TCP y UDP. Admite hasta cuatro conexiones de socket simultáneas. Use la biblioteca de Ethernet para escribir sketches que se conectan a Internet usando el shield. El escudo de ethernet se conecta a una placa Arduino usando headers apilables que se extienden a través del escudo. Esto mantiene el diseño del pin intacto y permite que otro escudo se apile en la parte superior.

Ethernet Shield V1 tiene una conexión estándar RJ-45, con un transformador de línea integrado que habilita la potencia sobre el Ethernet shield.

Hay una ranura para tarjeta micro-SD integrada, que se puede usar para almacenar archivos para servir en la red. Es compatible con todas las placas Arduino / Genuino. El lector de tarjetas micro SD incorporado es accesible a través de la Biblioteca SD. Al trabajar con esta biblioteca, SS está en el Pin 4. La revisión original del escudo contenía una ranura para tarjeta SD de tamaño completo; esto no es compatible. La pantalla también incluye un controlador de reinicio para garantizar que el módulo Ethernet W5100 se reinicie correctamente al encenderse. Las revisiones anteriores del escudo no eran compatibles con el Mega y deben reiniciarse manualmente después del encendido.

El blindaje actual tiene un módulo de alimentación a través de Ethernet (PoE) diseñado para extraer energía de un cable Ethernet de par trenzado 5 estándar:

- Cumple con IEEE802.3af

- Ruptura y ruido de salida bajos (100mVpp)

- Rango de voltaje de entrada de 36V a 57V

- Protección contra sobrecargas y cortocircuitos

- Salida de 9V

- Convertidor DC / DC de alta eficiencia: típico 75% @ 50% de carga

- Aislamiento de 1500 V (entrada a salida)

Nota: el módulo Power over Ethernet (PoE) es hardware patentado no fabricado por Arduino, es un accesorio de terceros. Para obtener más información, consulte la hoja de datos.

El escudo no viene con el módulo PoE incorporado, es un componente separado que debe agregarse.

Arduino se comunica con la tarjeta W5100 y SD utilizando el bus SPI (a través del puerto ICSP). Esto está en los pines digitales 10, 11, 12 y 13 en el Uno y los pines 50, 51 y 52 en el Mega. En ambas placas, el pin 10 se usa para seleccionar el W5100 y el pin 4 para la tarjeta SD. Estos pines no se pueden usar para E / S en general. En el Mega, el pin SS de hardware, 53, no se usa para seleccionar la W5100 o la tarjeta SD, pero debe guardarse como salida o la interfaz SPI no funcionará.

Tenga en cuenta que debido a que la W5100 y la tarjeta SD comparten el bus SPI, solo una puede estar activa a la vez. Si está usando ambos periféricos en su programa, las bibliotecas correspondientes deben encargarse de esto. Sin embargo, si no está utilizando uno de los periféricos de su programa, deberá desmarcarlo explícitamente. Para hacer esto con la tarjeta SD, configure el pin 4 como salida y escriba un valor alto en él. Para el W5100, configure el pin 10 digital como salida alta.

El escudo proporciona una toma de ethernet RJ45 estándar.

El botón de reinicio en el escudo restablece tanto el W5100 como el tablero Arduino.

El escudo contiene varios LED informativos:

- PWR: indica que la placa y el escudo están alimentados

- LINK: indica la presencia de un enlace de red y parpadea cuando el escudo transmite o recibe datos

- FULLD: indica que la conexión de red es dúplex completo

- 100M: indica la presencia de una conexión de red de 100 Mb / s (a diferencia de 10 Mb / s)

- RX: parpadea cuando el escudo recibe datos

- TX: parpadea cuando el escudo envía datos

- COLL: parpadea cuando se detectan colisiones de red

El puente de soldadura marcado como "INT" se puede conectar para permitir que la placa Arduino reciba notificaciones de interrupción de eventos del W5100, pero esto no es compatible con la biblioteca Ethernet. El puente conecta el pin INT del W5100 con el pin 2 digital del Arduino.

Consulte también: cómo comenzar con el escudo de Ethernet y la referencia de la biblioteca Ethernet

Enlace de referencia

Hoja de datos
