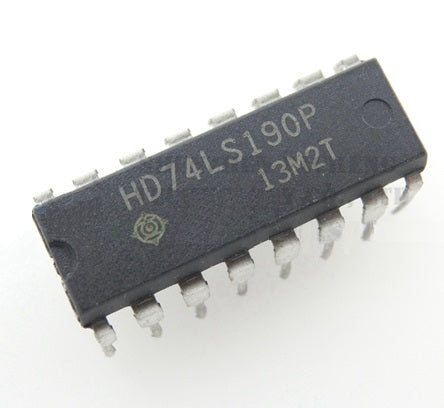

74LS190 BCD/Decade Up/Down Counter 4-Bit Binary - (AD21968)

Descripción:

El SN54/74LS190 es un contador de décadas BCD (8421) síncrono ascendente/descendente, y el SN54/74LS191 es un contador binario módulo 16 síncrono ascendente/descendente. Los cambios de estado de los contadores son síncronos con la transición de bajo a alto de la entrada de pulso de reloj. Una entrada de carga paralela (PL) asíncrona anula el conteo y carga los datos presentes en las entradas Pn en los biestables, lo que permite utilizar los circuitos como contadores programables. Una entrada de habilitación de conteo (CE) sirve como entrada de acarreo/préstamo en contadores multietapa. Una entrada de control de conteo ascendente/descendente (U/D) determina si un circuito cuenta progresiva o regresivamente. Una salida de conteo terminal (TC) y una salida de reloj de rizado (RC) proporcionan indicación de desbordamiento/subdesbordamiento y posibilitan diversos métodos para generar señales de acarreo/préstamo en aplicaciones de contadores multietapa.

Hoja de datos
