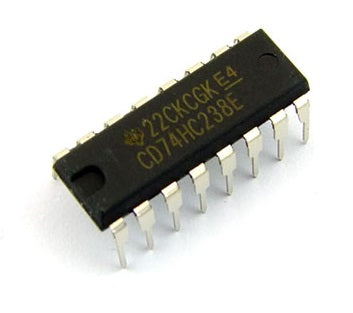

74HC238 3-to-8 Line Decoder / Demultiplexer - (AD21378)

Descripción:

El 74HC238 ó 74HCT238 decodifica tres entradas de dirección binaria ponderada (A0, A1 y A2) en ocho salidas mutuamente excluyentes (Y0 a Y7). El dispositivo cuenta con tres entradas de habilitación (E1, E2 y E3). Todas las salidas estarán en BAJO a menos que E1 y E2 estén en BAJO y E3 en ALTO. Esta función de habilitación múltiple permite una fácil expansión en paralelo a un decodificador de 1 de 32 (de 5 a 32 líneas) con solo cuatro circuitos integrados '238 y un inversor. El '238 puede utilizarse como un demultiplexor de ocho salidas utilizando una de las entradas de habilitación activas en BAJO como entrada de datos y las entradas de habilitación restantes como estrobos. Las entradas incluyen diodos de fijación. Esto permite el uso de resistencias limitadoras de corriente para interconectar las entradas con voltajes superiores a VCC.

Hoja de datos
