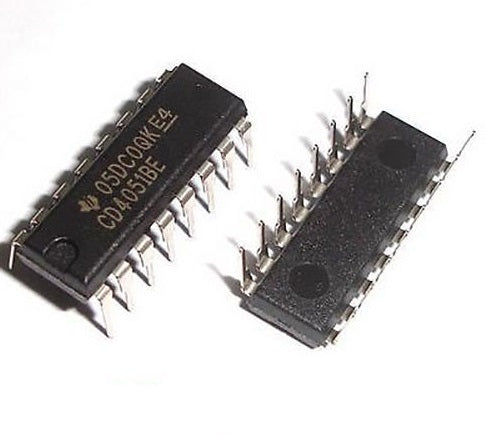

CD4051BE Single 8-Channel Analog Multiplexer - Demultiplexer - (AD21348)

Descripción:

Los multiplexores/demultiplexores analógicos CD4051BC, CD4052BC y CD4053BC son interruptores analógicos controlados digitalmente con baja impedancia de encendido (ON) y corrientes de fuga de apagado (OFF) muy bajas. El control de señales analógicas de hasta 15 Vp-p se logra mediante amplitudes de señal digital de 3-15 V. Por ejemplo, si VDD = 5 V, VSS = 0 V y VEE = −5 V, las señales analógicas de −5 V a +5 V se pueden controlar mediante entradas digitales de 0-5 V. Los circuitos multiplexores disipan una potencia de reposo extremadamente baja en todos los rangos de tensión de alimentación VDD−VSS y VDD−VEE, independientemente del estado lógico de las señales de control. Cuando hay un 1 lógico en el terminal de entrada de inhibición, todos los canales están desactivados (OFF).

Hoja de datos
