Slip Ring - 6 Wire (2A) [ROB-13064] - (AD16803)

Descripcion:

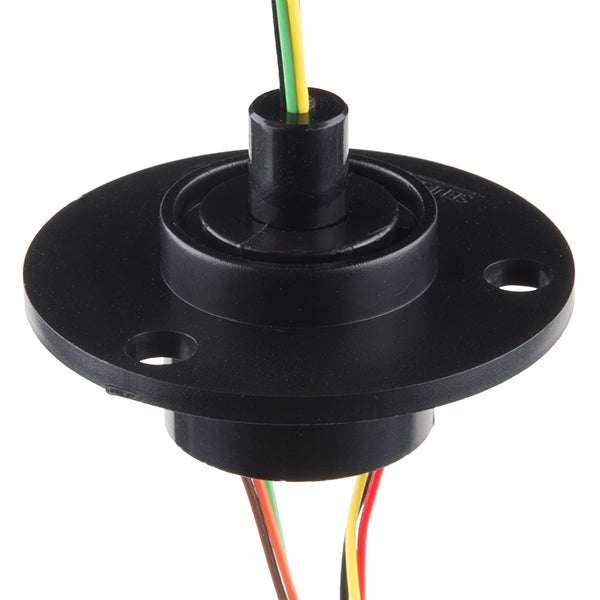

Este anillo colector de 6 hilos es un conjunto electromecánico extraordinariamente sencillo que permite el paso de señales electrónicas a través de sus componentes internos giratorios. Es común encontrar anillos colectores en turbinas eólicas, antenas de radar o cualquier otro dispositivo que requiera una rotación continua de 360° manteniendo una conexión eléctrica. Este anillo colector en particular ofrece un cuerpo compacto con contactos internos de anillo chapado en oro sobre fibra de carbono.

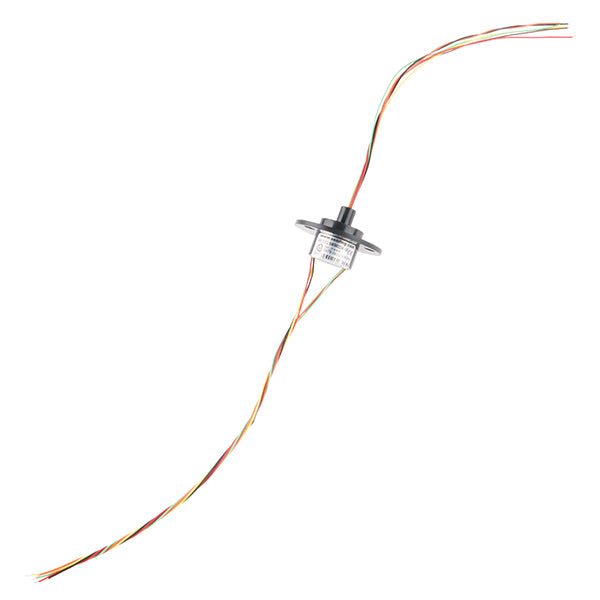

Cada anillo colector puede soportar una velocidad de trabajo continua de 250 RPM, una corriente nominal de 2A y una tensión de funcionamiento de 210VCC ó 240VCA. No es broma lo compacto que es este pequeño dispositivo: con un diámetro exterior de tan solo 22mm para el cuerpo y una brida de 44.5mm de diámetro, no debería tener problemas para integrarlo en su próximo proyecto. Además, los cables trenzados de 250mm que sobresalen de cada lado del anillo colector tienen un grosor de 28AWG, mientras que todo el conjunto cuenta con una clasificación de protección contra el agua IP51.

Dimensiones: 22mm de diámetro x 19.5mm de longitud con brida de 44.5mm de diámetro.

Características:

- 6 cables

- Voltaje: 210VDC, 240VAC

- Corriente nominal: 2A

- Velocidad de funcionamiento: 250 RPM

- Compatible con protocolos de bus de datos

- Transfiere señales analógicas y digitales
