SparkFun Pi Wedge (Preassembled) [BOB-13717] - (AD15059)

Descripción:

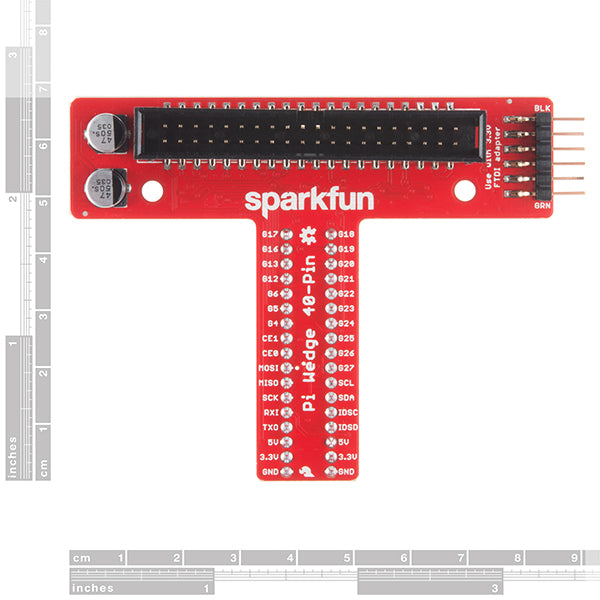

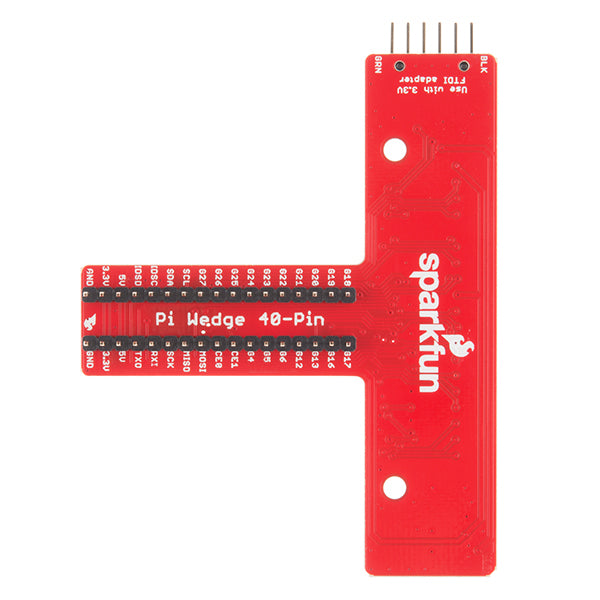

Esta es la SparkFun Pi Wedge, una pequeña placa que se conecta al conector GPIO de 40 pines de la Raspberry Pi y distribuye los pines para una distribución y espaciado óptimos para la placa de pruebas. Además, añade un par de condensadores de desacoplamiento en las líneas de alimentación. La "Wedge" también facilita el proceso de arranque inicial: permite conectar un módulo FTDI Basic al puerto serie integrado. Cada versión de esta Pi Wedge viene preensamblada y se puede insertar en el puerto GPIO de la RPi, lo que permite crear prototipos sin necesidad de soldadura.

La Pi Wedge es compatible con los modelos Raspberry Pi A+, B+ o posterior y adapta el conector GPIO de la RPi a una placa de pruebas estándar sin soldadura, como nuestras placas de pruebas medianas, grandes y extra grandes. Aunque técnicamente es compatible con una miniplaca de pruebas, no deja mucho espacio para circuitos externos. Si te encanta la Raspberry Pi y quieres empezar a prototipar con ella, ¡no busques más! El SparkFun Pi Wedge es lo que necesitas.

Incluye:

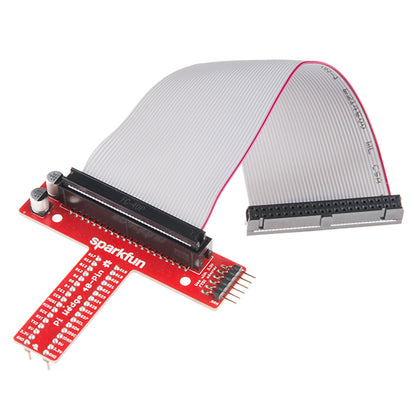

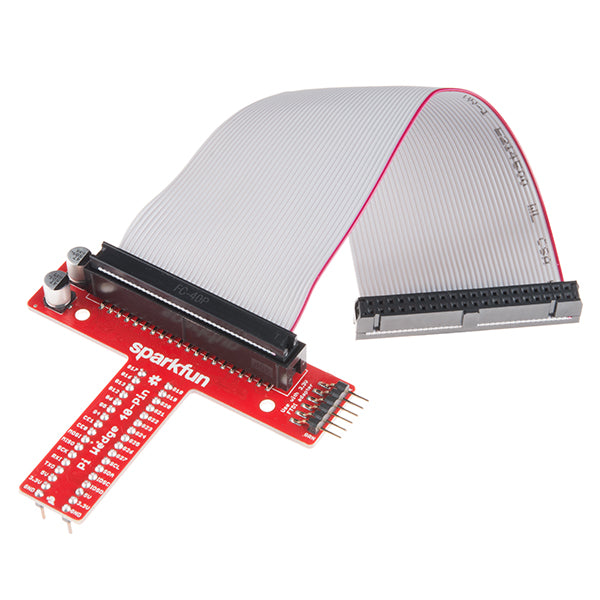

• 1 SparkFun Pi Wedge preensamblado
• 1 cable plano GPIO (40 pines, 6")

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• GitHub (Example Code & Design Files)
• Product Video
