TB6612FNG Motor Driver - Dual (1A) [Generic] - (AD9647)

Descripción:

El controlador del motor TB6612FNG puede controlar hasta dos motores de CC a una corriente constante de 1.2A (pico de 3.2A). Se pueden usar dos señales de entrada (IN1 e IN2) para controlar el motor en uno de los cuatro modos de función: CW, CCW, freno corto y parada. Las dos salidas del motor (A y B) se pueden controlar por separado, la velocidad de cada motor se controla a través de una señal de entrada PWM con una frecuencia de hasta 100 kHz. El pin STBY debe colocarse alto para sacar el motor del modo de espera.

El voltaje de suministro lógico (VCC) puede estar en el rango de 2.7-5.5 VCC, mientras que el suministro del motor (VM) está limitado a un voltaje máximo de 15 VCC. La corriente de salida tiene una capacidad nominal de hasta 1.2 A por canal (o de hasta 3.2 A para un pulso corto y simple).

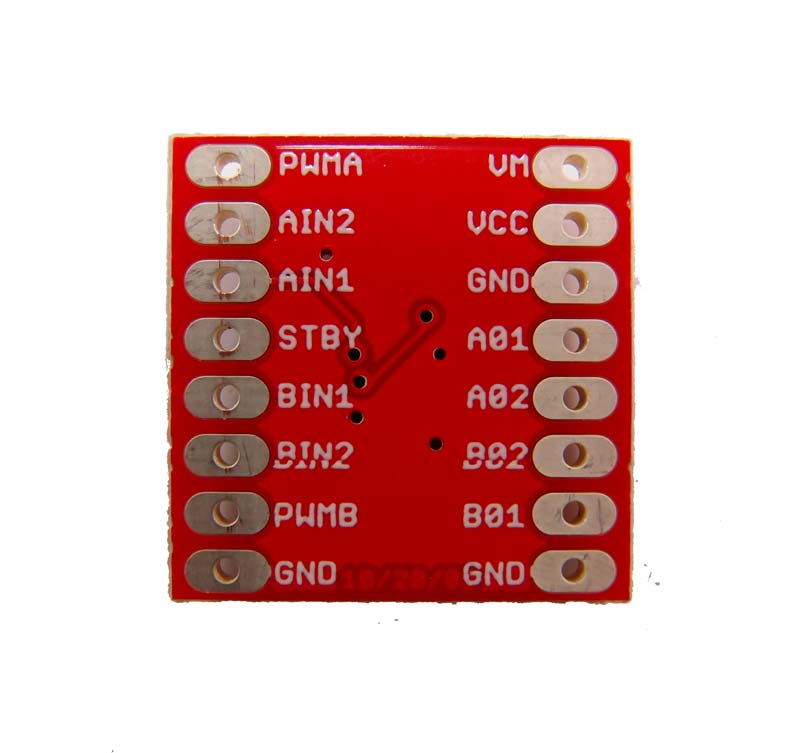

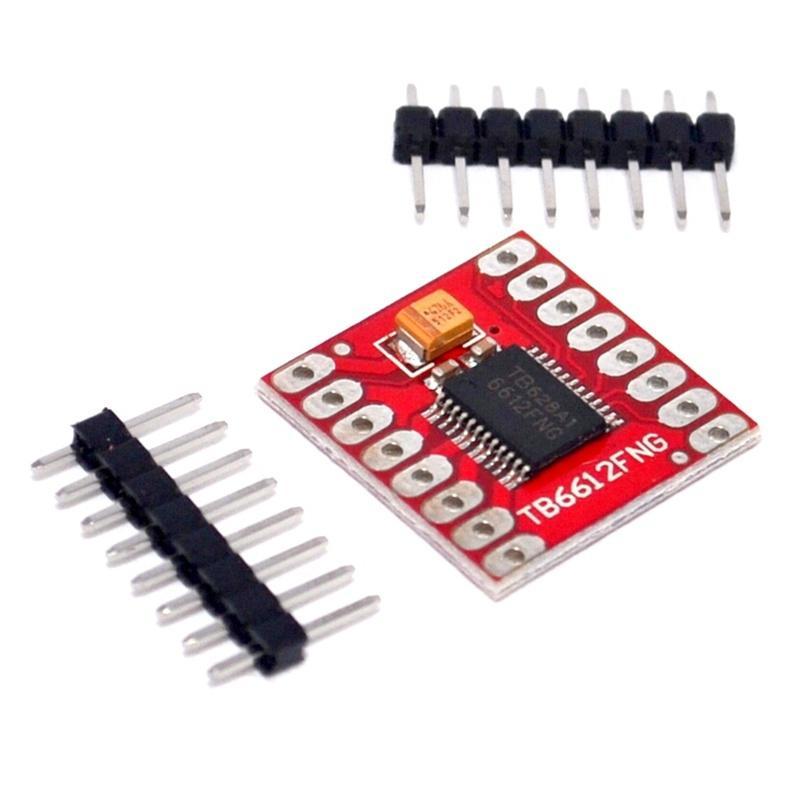

La placa viene con todos los componentes instalados como se muestra. Condensadores de desacoplamiento están incluidos en ambas líneas de suministro. Todos los pines del TB6612FNG están divididos en dos cabeceras de paso de 0.1"; los pines están dispuestos de tal manera que los pines de entrada están en un lado y los pines de salida en el otro.

Características:

• Voltaje de alimentación: VM=15 V máx., VCC=2.7 - 5.5V
• Corriente de salida: Iout=1.2 A (promedio) / 3.2 A (pico)
• Control de espera para ahorrar energía
• Modos de control del motor: CW/CCW/freno corto/parada
• Circuito de apagado térmico integrado y circuito de detección de bajo voltaje
• Todos los pines del TB6612FNG con separación de 0.1"
• Condensadores de filtrado en ambas líneas de alimentación

Documentos:

Schematic

Eagle Files

TB6612FNG Datasheet

bildr Tutorial

Enlace de referencia
