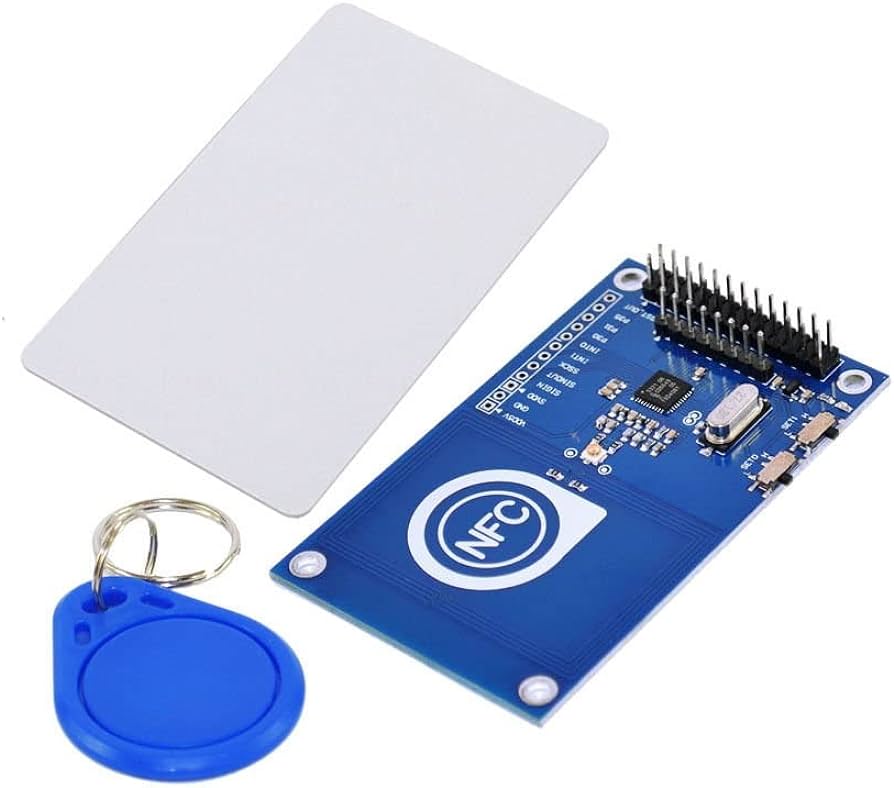

PN532 NFC RFID Reader Module 13.56MHz For Arduino - (AD90610)

Descripción:

Este módulo NFC RFID, con chip PN532 de NXP, permite establecer una conexión inalámbrica entre Arduino y smartphones Android mediante tecnología inalámbrica bidireccional NFC (Near Field Communication).

Características:

- Chip NFC: NXP PN532

- Interfaz compatible: I2C, SPI, HSU

- Compatibilidad con RFID: lectura, escritura, P2P, NFC con Android

- Distancia de lectura: 5 ~ 7 cm

- Voltaje de funcionamiento I2C y UART: 5 VCC

- Voltaje de funcionamiento interfaz TTL SPI: 3.3 VCC

- Corriente de funcionamiento (en espera): 100 mA

- Corriente de funcionamiento (lectura y escritura): 120 mA

Modo De Conexion:

- 1. VCC 5 V

- 2. GND

- 3. SVDD

- 4. SIGIN

- 5. SINOUT

- 6. SSCK

- 7. INT1

- 8. INT0

- 9. P30

- 10. P31

- 11. P35

- 12. RST_OUT

--

- 1. SCK

- 2. M1

- 3. M0/SDA/TX

- 4. NSS/SCL/RX

- 5. IRQ

- 6. RST

- 7. GND

- 8. 5V
