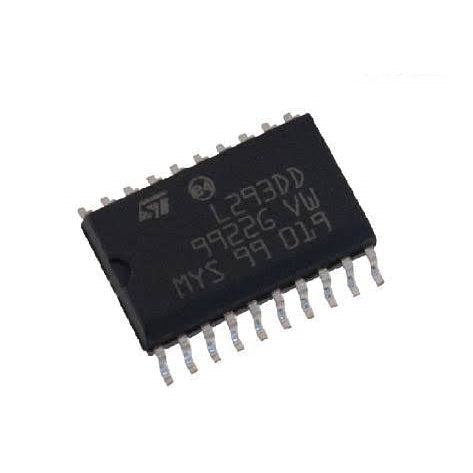

L293DD H-Bridge Motor Driver (SMD SOIC-20) - (AD8234)

Descripción:

Driver de Motores Puente H L293DD en encapsulado SMD SOIC-20. El L293DD es un circuito integrado controlador de motores (H-Bridge) de cuatro canales diseñado para manejar cargas inductivas de potencia de forma bidireccional. A diferencia de su versión clásica en formato DIP, este chip viene en un encapsulado de montaje superficial SOIC-20, ideal para proyectos de robótica y automatización donde el espacio en la placa de circuito impreso (PCB) es reducido.

Es la solución perfecta para controlar motores de corriente directa (DC), motores a pasos bipolares, relés y solenoides desde microcontroladores o tarjetas de desarrollo como Arduino, ESP32, PIC o Raspberry Pi.

Características:

• Diodos de protección integrados: Incluye diodos de fijación internos (clamp diodes) que absorben los picos de voltaje inductivo de los motores, eliminando la necesidad de colocar diodos externos.
• Disipación térmica eficiente: Cuenta con 8 pines centrales conectados a tierra (GND) diseñados específicamente para transferir el calor hacia las pistas de la PCB.
• Control de velocidad: Permite regular la velocidad de los motores mediante señales PWM aplicadas a sus pines de habilitación (Enable).
• Canales independientes: Configurable como 2 puentes H completos (para 2 motores DC) o 4 medios puentes H (para cargas independientes).
• Encapsulado: SOIC-20 (Montaje Superficial / SMD)
• Voltaje de Operación de Motores: 4.5V a 36V DC
• Voltaje de Operación Lógica: 5V (Compatible con TTL)
• Corriente de Salida Continua: 600 mA por canal
• Corriente de Salida Pico: 1.2 A por canal (no repetitiva)
• Frecuencia de Conmutación Máxima: 5 kHz
• Protección Integrada: Apagado automático por exceso de temperatura
• Aplicaciones:
  • Mini robótica móvil (carritos seguidores de línea, laberinto, etc.).
  • Control de motores a pasos bipolares pequeños.
  • Activación de solenoides, cerraduras eléctricas y relés de potencia.
  • Sistemas de automatización compactos sobre PCB personalizadas.

Hoja de datos
