XL4005 DC-DC Buck Converter Step-Down Output 1.25V-32V - (AD79440)

Descripción:

El módulo regulador reductor ajustable CC-CC XL4005 es un módulo reductor con alta eficiencia y baja ondulación. Es un módulo que puede ajustar gradualmente el voltaje de salida con respecto al voltaje de entrada. El voltaje de entrada es de 5 - 32VDC y el voltaje de salida se obtiene reduciendo el voltaje entre 1.25 - 32VDC gracias al trimpot de la placa. Además, este producto tiene protección contra sobrecalentamiento y protección contra cortocircuitos.

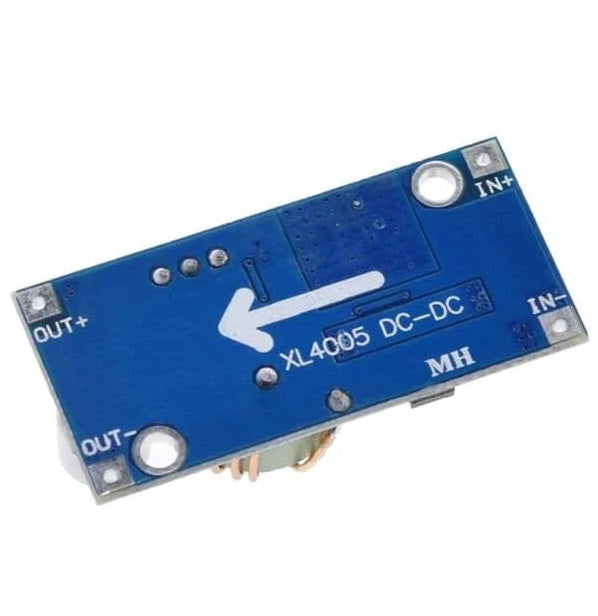

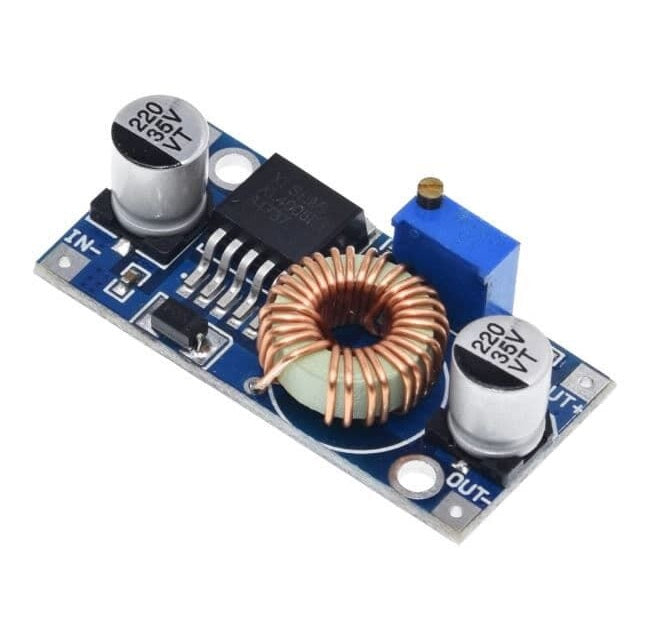

En las aplicaciones a realizar con este producto, la tensión de entrada siempre debe ser superior a la tensión de salida. “IN+” e “IN-” son pines de entrada de voltaje, mientras que “OUT+” y “OUT-” son pines de salida de voltaje. "IN+" significa entrada de suministro positiva, "IN-" significa tierra, "OUT+" significa voltaje de salida positivo y "OUT-" significa salida a tierra en la placa. Hay un trimpot azul en el módulo. Puede ajustar el valor de voltaje con este potenciómetro.

Especificaciones:

- Modelo: XL4005 DC-DC

- Voltaje de entrada: 5 - 32VDC

- Voltaje de salida ajustable: 1.25 - 32VDC

- Corriente de salida: 5A (recomendado 4.5A)

- Potencia de salida: 75W

- Eficiencia de transferencia Máx.: 96%

- Tamaño (largo x ancho x alto): 45 x 21.5 x 18mm

Hoja de datos
