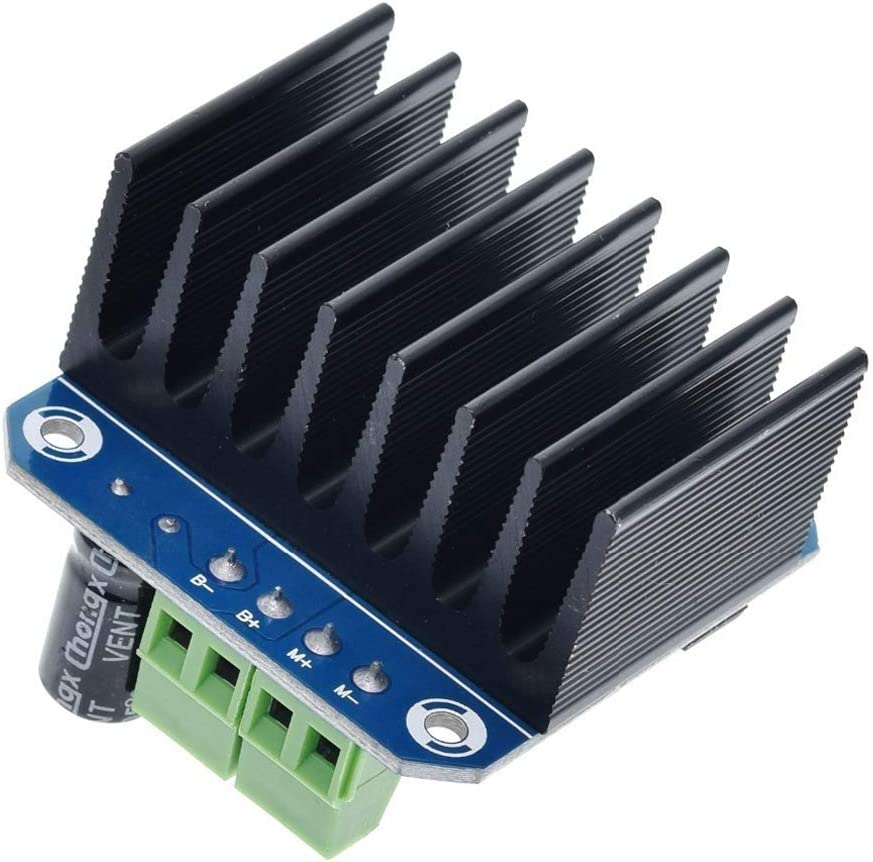

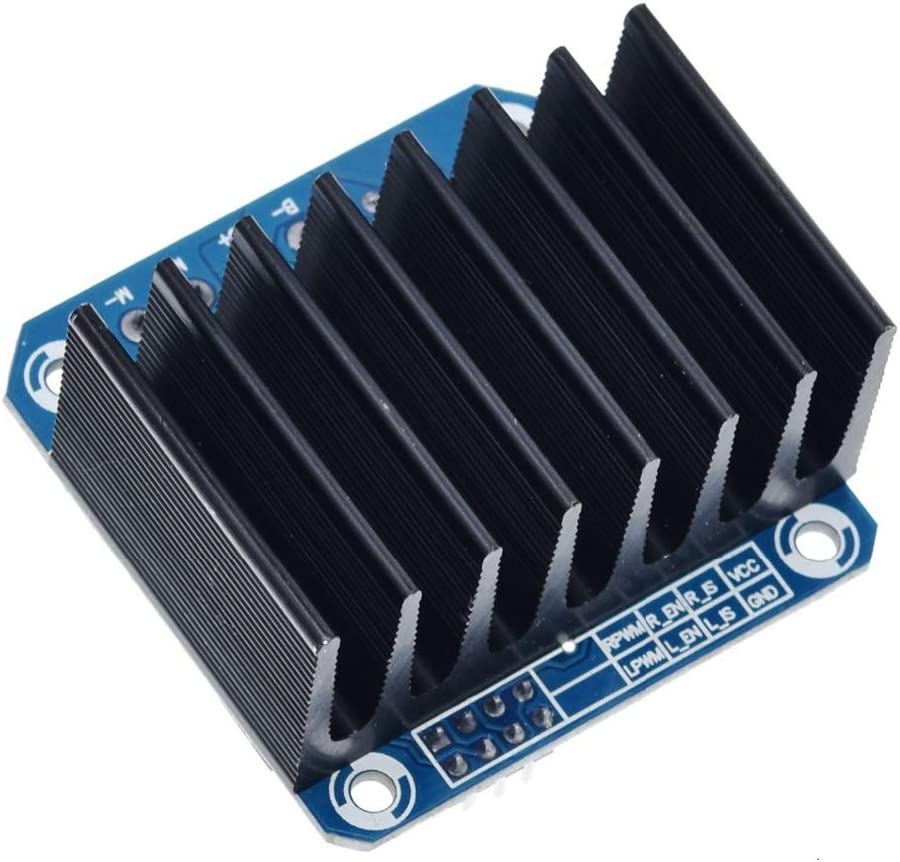

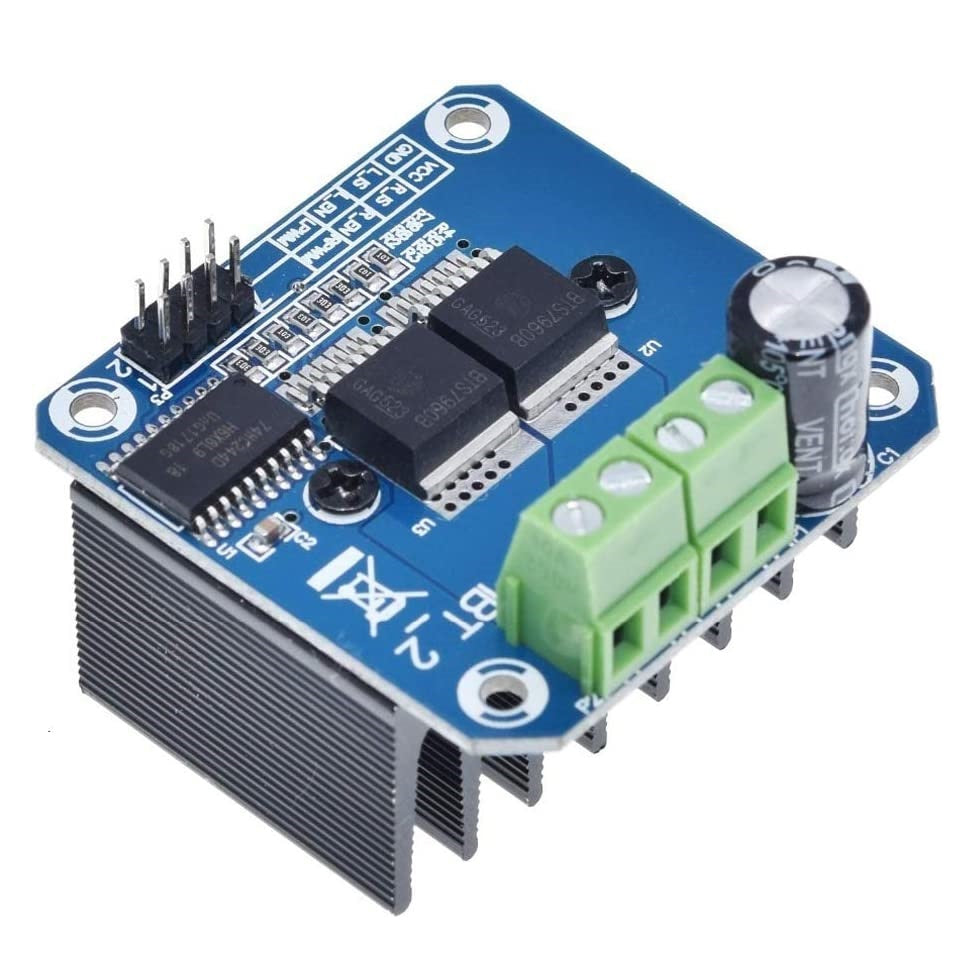

Se trata de un puente-H de alta potencia, es un controlador de puente doble BTS7960 para manejar una corriente grande, de 43A; posee un disipador de calor para mejorar la eficiencia. Este circuito controlador de doble puente BTS7960, proporciona un fuerte accionamiento y frenado, aislando efectivamente el microcontrolador y el controlador del motor.
Este controlador utiliza chips Infineon BTS7960 compuestos por un controlador de puente H completo con unidad de alta potencia con protección térmica y contra sobrecorriente.
Características:
- Alimentación: 5.5 a 27V
- Corriente en reposo: 7uA a 25°C.
- Capacidad de PWM de hasta 25 kHz combinada con activación libre.
- Protección de sobre-corriente
- Bloqueo de sobretensión
- Intensidad máxima: 43 Amperios
- Circuito digital de control con entradas de nivel lógico
- Velocidad de giro ajustable por PWM (hasta 25 KHz)
