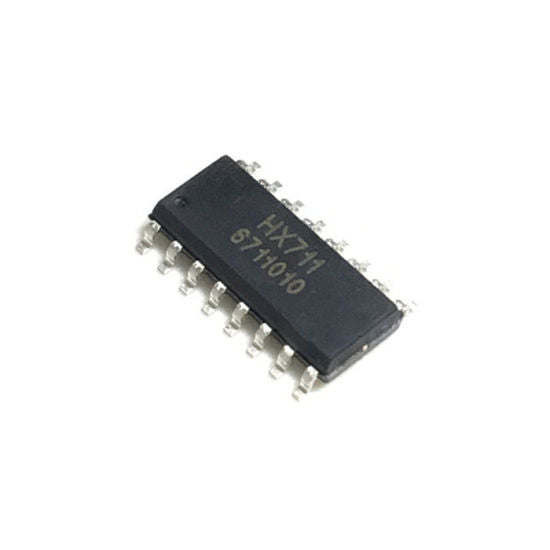

HX711 24-Bit Analog-to-Digital Converter (ADC) for Weigh Scales - (AD68832)

Descripción:

Basado en la tecnología patentada de Avia Semiconductor tecnología, HX711 es un convertidor analógico a digital (ADC) de precisión de 24 bits diseñado para básculas de peso y aplicaciones de control industrial para interfaz directamente con un sensor de puente.

El multiplexor de entrada selecciona el Canal A o entrada diferencial B a una ganancia amplificada programable de bajo ruido (PGA). Canal A se puede programar con una ganancia de 128 o 64, correspondiente a una entrada diferencial de escala completa de tensión de ±20mV o ±40mV respectivamente, cuando un suministro de 5V está conectado al pin de alimentación analógica AVDD. El canal B tiene una ganancia fija de 32. El regulador de fuente de alimentación en chip elimina la necesidad para un regulador de suministro externo para proporcionar energía para el ADC y el sensor. La entrada del reloj es flexible. Puede ser de una fuente de reloj externa, un cristal, o el oscilador en chip que no requiere ningún componente externo. El circuito de encendido y reinicio en el chip simplifica la interfaz digital de inicialización. No se necesita programación para el registro interno.

Nota: Este componente tiene un encapsulado SMD SOP-16

Hoja de datos
