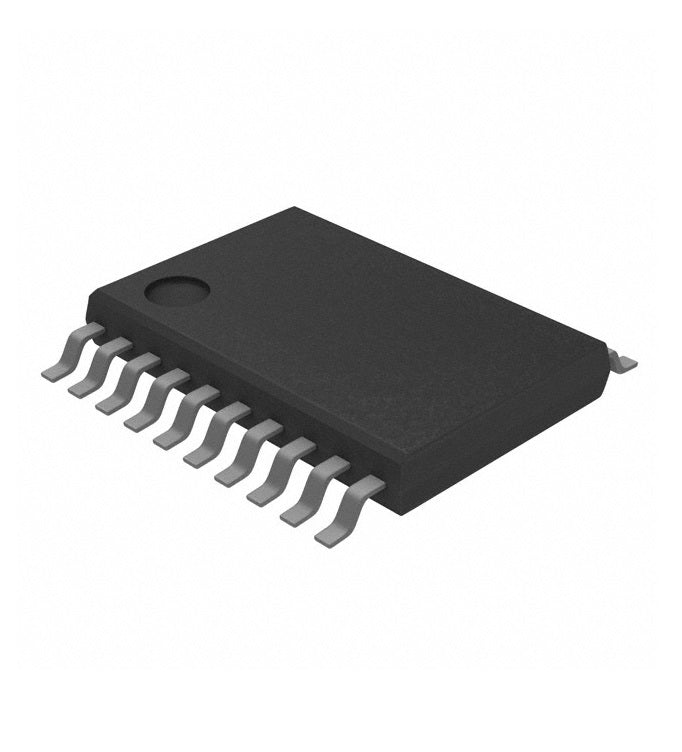

TXS0108E-Q1 (SOT-223) 8-Bit Bi-Directional Level-Shifting - (AD67034)

Descripción:

Este convertidor no inversor de 8 bits utiliza dos pines de alimentación configurables. El puerto A rastrea el Tensión de alimentación del pin VCCA. El pin VCCA acepta cualquier tensión de alimentación entre 1.4 V y 3.6V. El puerto B rastrea el voltaje de suministro del pin VCCB. El pin VCCB acepta cualquier tensión de alimentación entre 1.65V y 5.5V. Dos pines de suministro de entrada permiten una conversión de bajo voltaje bidireccional entre cualquiera de los 1.5V, 1.8V, 2.5V, 3.3V y 5V.

Cuando la entrada (OE) de habilitación de salida es baja, todas las salidas se colocan en el estado de alta impedancia (Hi-Z). Para garantizar el estado Hi-Z durante los periodos de encendido o el apagado, vincule OE a GND a través de un resistor pull-down. El valor mínimo de la resistencia es determinada por la capacidad de suministro de corriente del controlador.

Hoja de datos
