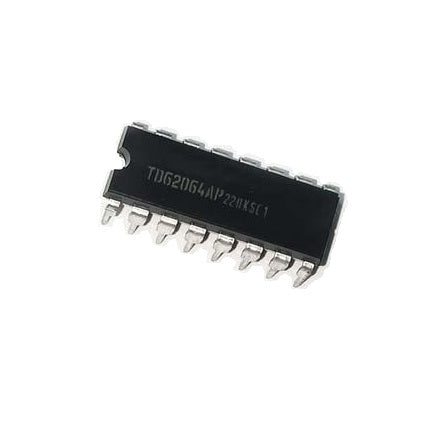

TD62064P 4-Channel High-Current Darlington Sink Driver - (AD61950)

Descripción:

Los modelos TD62064P/AP/F/AF y TD62074P/AP/F/AF son controladores Darlington de alto voltaje y alta corriente compuestos por cuatro pares de NPN Darlington. Todas las unidades cuentan con diodos de abrazadera integrados para conmutar cargas inductivas y todas las unidades de la función TD62074P/AP/F/AF en colectores y emisores no comprometidos para aplicaciones de Darlington aisladas. Las aplicaciones incluyen relés, lámparas y motores paso a paso.

Características:

- Corriente de salida (salida única) 1.5A (máx.)

- Salida de alto voltaje: 35V (mínimo) (TD62064P/F, 074P/F), 50 V (mínimo) (TD62064AP/AF, 074AP/AF)

- Diodos de abrazadera de salida: TD62064P / AP / F / AF

- Matriz de Darlington aislada: TD62074P / AP / F / AF

- Entrada compatible con TTL y CMOS de 5 V

- Terminal GND y SUB = disipador de calor

Hoja de datos
