Raspberry Pi Pico [DEV-17829] - (AD60968)

Descripción:

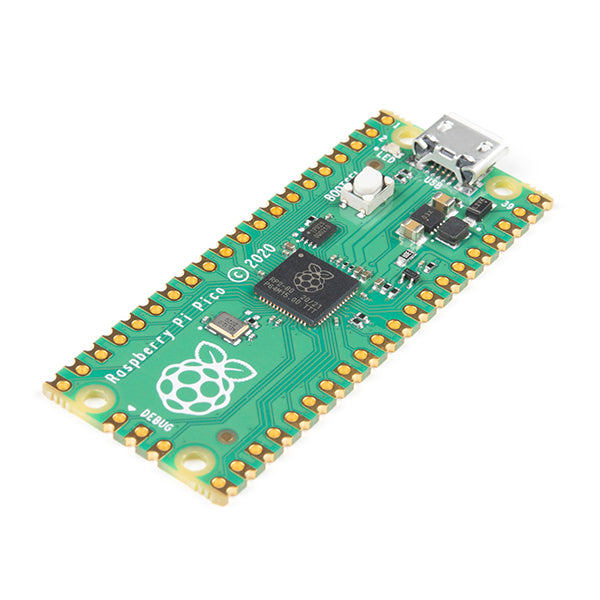

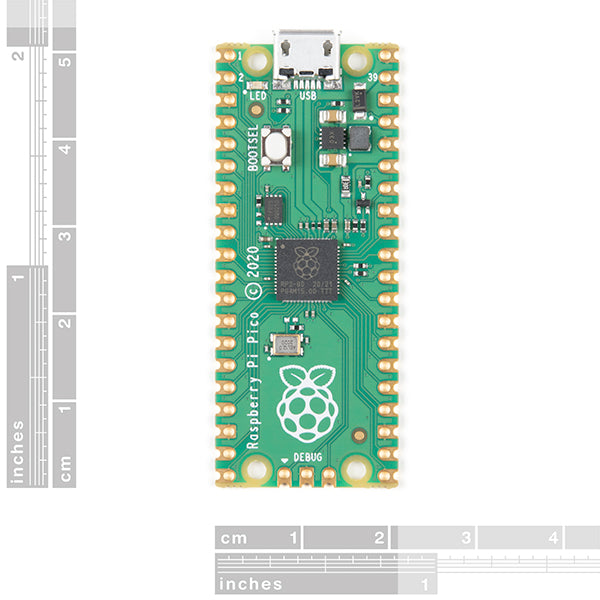

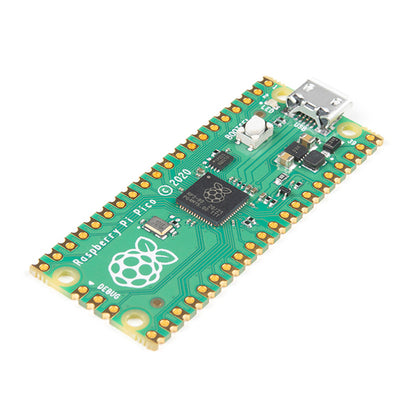

La Raspberry Pi Pico es una placa de microcontrolador de alto rendimiento y bajo costo con interfaces digitales flexibles. Cuenta con el RP2040 que marca el primer microcontrolador de Raspberry Pi diseñado internamente. Pico proporciona un circuito externo mínimo (pero flexible) para admitir el chip RP2040 (Flash, cristal, fuentes de alimentación y desacoplamiento y conector USB). La mayoría de los pines del microcontrolador RP2040 se llevan a los pines IO del usuario en el borde izquierdo y derecho de la placa. Se utilizan cuatro E/S RP2040 para funciones internas: accionar un LED, control de potencia de la fuente de alimentación de modo conmutado (SMPS) integrado y detectar los voltajes del sistema.

Pico utiliza un SMPS buck-boost integrado que puede generar los 3.3 voltios necesarios (para alimentar el RP2040 y los circuitos externos) a partir de una amplia gama de voltajes de entrada (~ 1.8 a 5.5V). Esto permite una flexibilidad significativa para alimentar la unidad desde varias fuentes, como una sola celda de iones de litio o 3 celdas AA en serie. Los cargadores de batería también se pueden integrar muy fácilmente con la cadena de alimentación Pico. La reprogramación de la memoria flash del Pico se puede realizar mediante USB (simplemente arrastre y suelte un archivo en el Pico que aparece como un dispositivo de almacenamiento masivo) o mediante el puerto Serial Wire Debug (SWD). El puerto SWD también se puede utilizar para depurar de forma interactiva la ejecución de codificación en el RP2040.

Pico ha sido diseñado para usar conectores de clavijas soldados de 0.1" (tiene un paso de 0.1" más ancho que un paquete DIP estándar de 40 clavijas) o se puede usar como un "módulo" de montaje en superficie, ya que las clavijas de E/S del usuario también están encastradas . Hay almohadillas SMT debajo del conector USB y el botón BOOTSEL, que permiten acceder a estas señales si se utilizan como un módulo SMT soldado por reflujo.

Características:

• Microcontrolador RP2040 diseñado por Raspberry Pi en el Reino Unido.
• Procesador ARM Cortex M0+ de doble núcleo, reloj flexible de hasta 133 MHz.
• 264 kB de SRAM y 2 MB de memoria Flash integrada.
• Módulo con encapsulado tipo castillo que permite soldar directamente a placas base.
• Compatible con USB 1.1 Host y Device.
• Modos de bajo consumo y reposo.
• Programación mediante arrastrar y soltar con almacenamiento masivo a través de USB.
• 26 pines GPIO multifunción.
• 2 SPI, 2 I2C, 2 UART, 3 ADC de 12 bits, 16 canales PWM controlables.
• Reloj y temporizador precisos integrados.
• Sensor de temperatura.
• Bibliotecas de coma flotante aceleradas integradas.
• 8 máquinas de estados de E/S programables (PIO) para compatibilidad con periféricos personalizados.

Documentos:

• Getting Started Guide
• RP2040 Informational Page

Enlace de referencia
