MH-M38 Bluetooth Audio Receiver with Amplifier 2x5W - (AD56809)

Descripción:

Este receptor de audio Bluetooth MH-M38 con amplificador de 2x5W es un sencillo módulo Bluetooth con el que se puede reproducir audio a través de Bluetooth desde, por ejemplo, un ordenador portátil o un teléfono. Este producto MH-M38 es una solución de diseño Bluetooth de bajo consumo que admite la última transmisión Bluetooth 4.2, reproducción estéreo de 2 canales sin pérdidas. Una vez que el módulo está conectado a Bluetooth, puede realizar rápidamente la transmisión inalámbrica Bluetooth, lo cual es muy conveniente. En un entorno abierto, la distancia de conexión Bluetooth puede alcanzar los 20 metros.

Fuente de alimentación: Se puede alimentar directamente con el cable Micro-USB Android de 5V, o se puede conectar a una fuente de alimentación de 5V o una batería de litio de 3.7V. Tenga en cuenta que las interfaces de la fuente de alimentación de 5V y 3.7V son diferentes. El voltaje de 5V está conectado a 5V y GND, y la batería de litio de 3.7V está conectada a VBAT y GND.

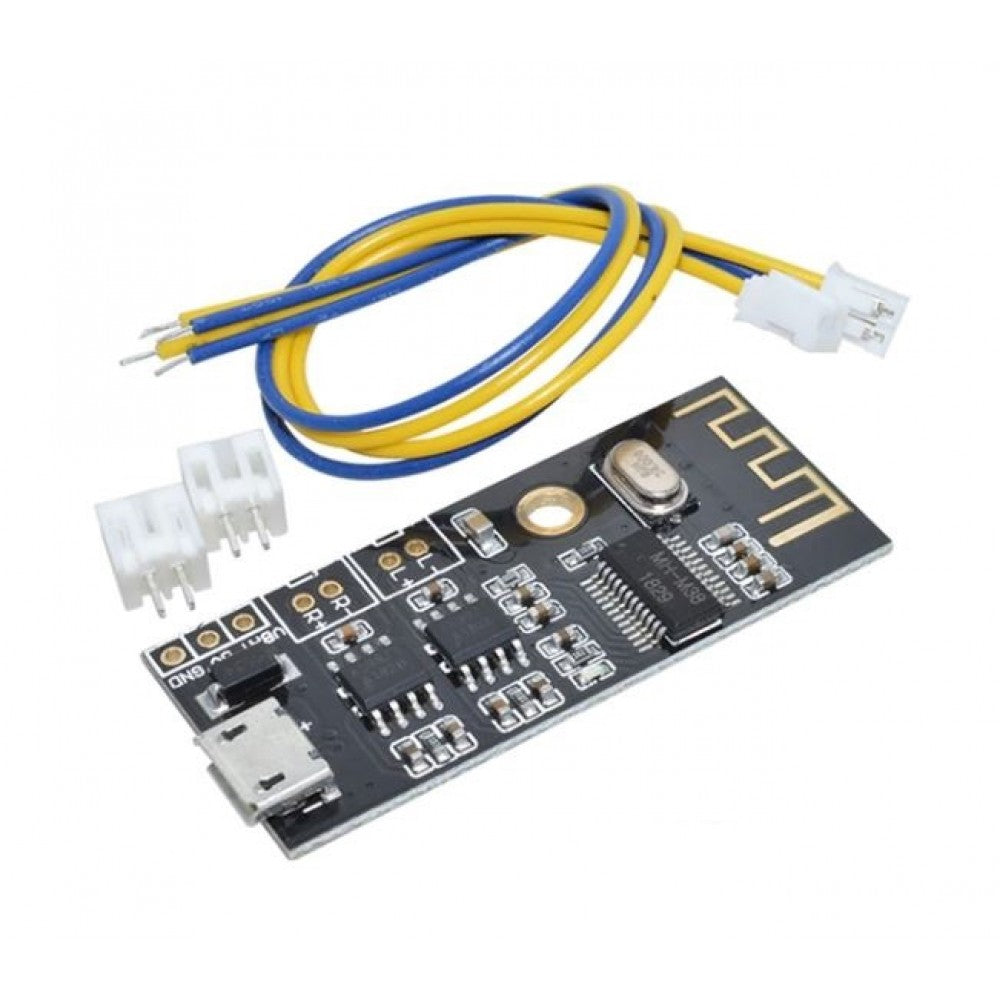

Salida de audio: los auriculares se pueden conectar a los conectores JST (incluidos) en la placa (la interfaz L / R / AGND se puede conectar directamente).

Especificaciones:

- Versión de Bluetooth: Bluetooth V4.2

- Soporte de protocolo Bluetooth: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2

- Voltaje de funcionamiento: 5V / 3.7V - 4.2V

- Estado del trabajo de conexión: 20 mA

- Temperatura de funcionamiento: -40°C a + 85°C

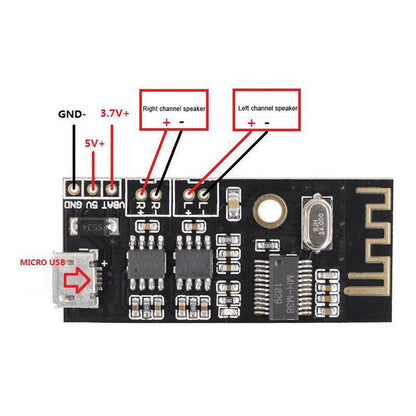

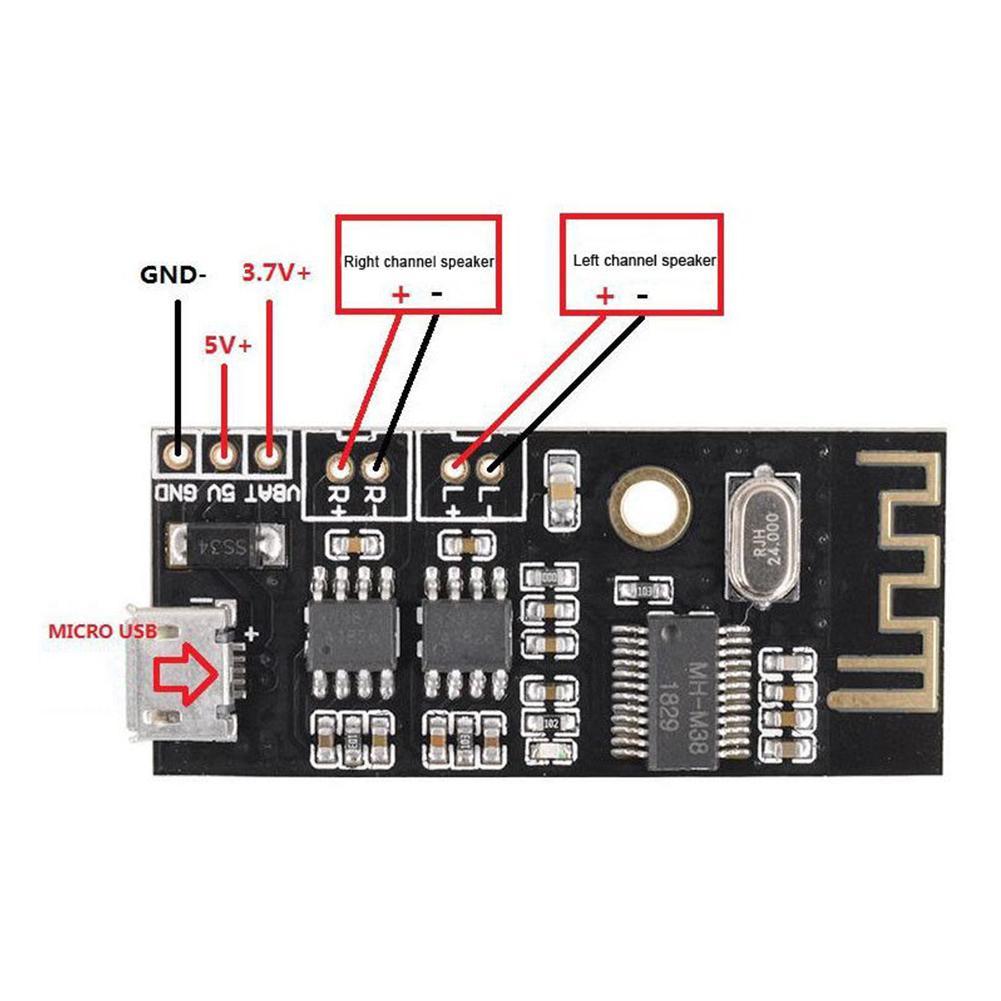

Definición de pines:

- 5V: potencia positiva 5V

- GND: fuente de alimentación negativa

- VBAT: batería de litio positiva 3.7 - 4.2V

- L: salida del canal izquierdo

- R: salida del canal derecho

- AGND: tierra de audio
