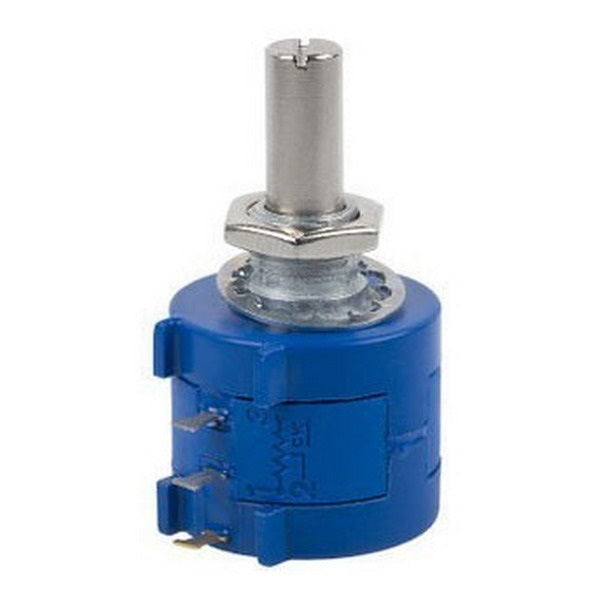

100KΩ Rotary Precision Potentiometer 3590S-2-104L - (AD56791)

Descripción:

Un potenciómetro ajustable puede abrir muchas interfaces de usuario interesantes. Gire la perilla y la resistencia cambia. Conecte VCC a un pin externo, GND al otro, y el pin central tendrá un voltaje que varía de 0 a VCC dependiendo de la rotación del potenciómetro. ¡Enganche el pin central a un ADC en un microcontrolador y obtenga una entrada variable del usuario!. Este es un potenciometro de precisión multivuelta de 10 vueltas.

Características electricas:

- Rango de resistencia estándar: 100K ohm

- Tolerancia de resistencia total: 5%

- Linealidad independiente: 0.25%

- Ángulo eléctrico efectivo: 3600° + 10°, -0°

- Resistencia mínima absoluta: 1 ohmio o 0.1% máximo (lo que sea mayor)

- Ruido: 100 ohmios ENR máximo

- Potencia nominal (voltaje limitado por disipación de energía o 450 VCA, lo que sea menor):

- +40°C: 2 vatios

- +125°C: 0 vatios

- Resistencia de aislamiento (500 VCC): 1000 megaohmios mínimo

Hoja de datos
