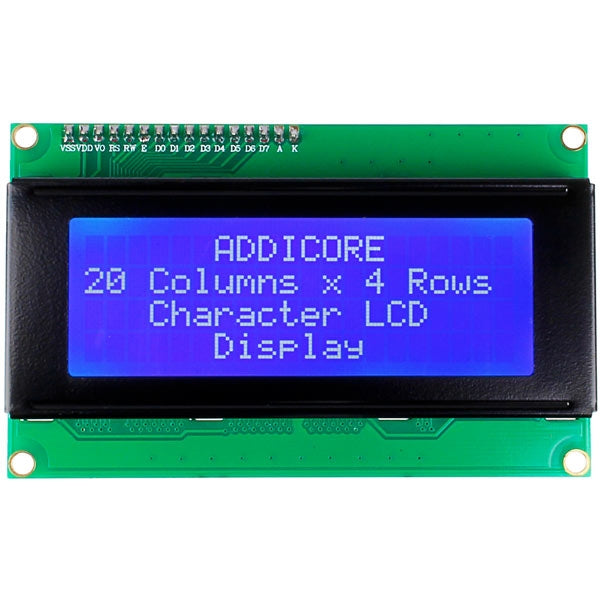

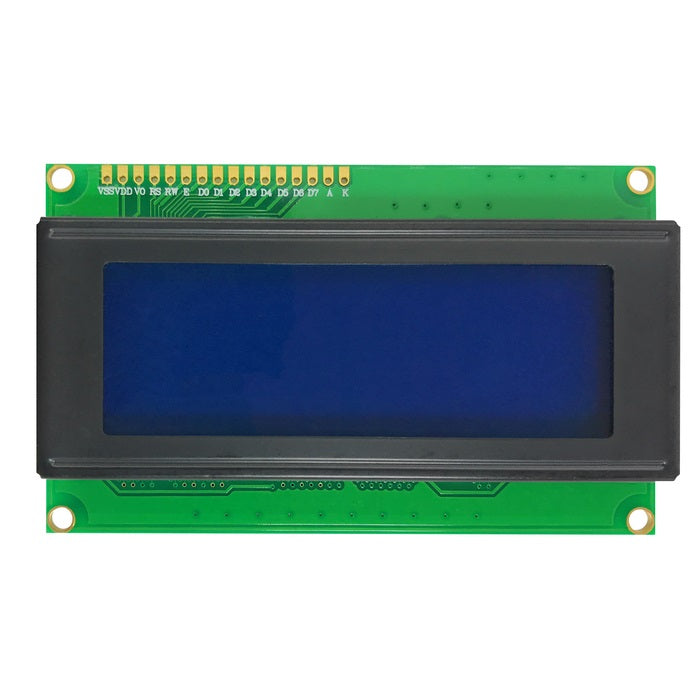

LCD2004 20x4 Character LCD Display Module Blue Blacklight - (AD56548)

Descripción:

Se trata de un display básico de 20 caracteres por 4 líneas con un fondo de color azul. Utiliza el chip de interfaz paralela extremadamente comun HD44780 (datasheet). Código de interfaz está disponible gratuitamente. Usted necesitará ~11 pines I/O generales para conectarse a esta pantalla LCD.

Características:

- Tactil: No

- Dimensiones externas: 98.0(W) x 60.0(H) x 12.5(T)mm

- Area Visual: 71.0 x 25.20mm

- Area activa: 66.20 x 20.80mm

- Tamaño del caracter: 2.95x4.75mm

- IC ó Equivalente: AIP31066 , HD44780, KS0066 , SPLC780 , ST7066

- Interfaz:  6800 4-bit Parallel , 6800 8-bit Parallel

Hoja de datos

Enlace de referencia
