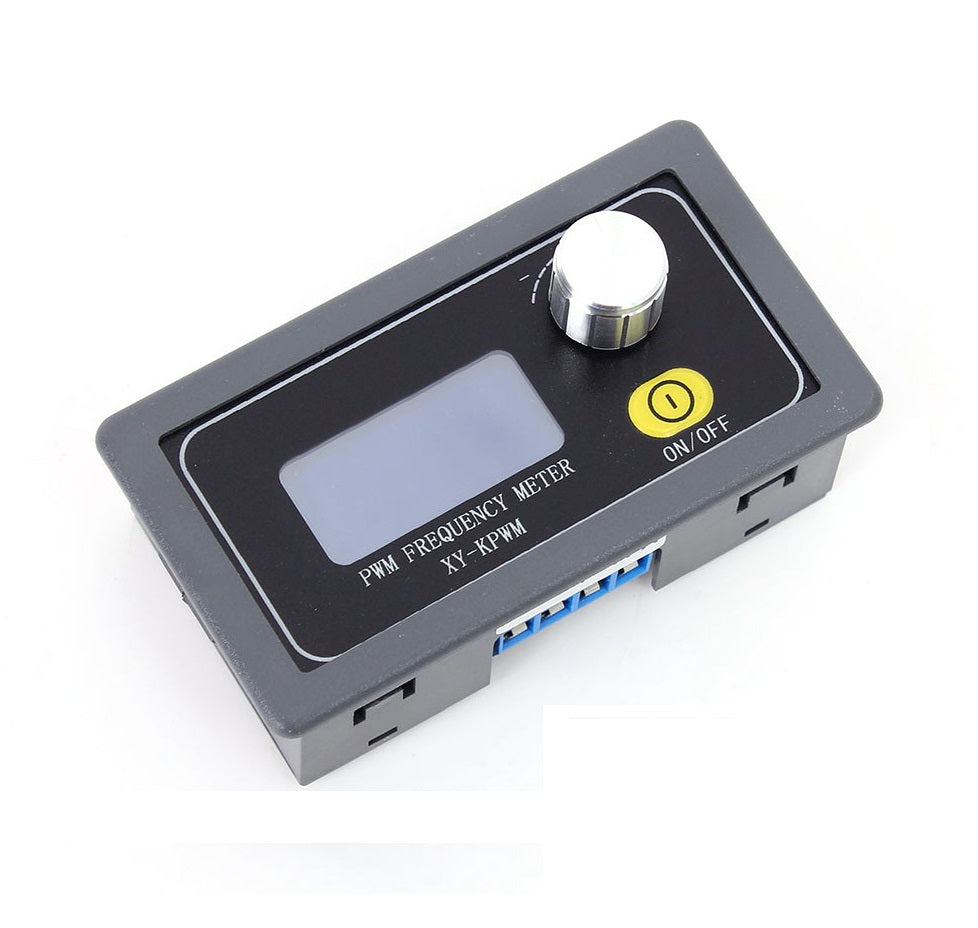

XY-KPWM Signal Generator PWM LCD Display (1Hz-150KHz) - (AD53532)

Descripción:

El generador de señales XY-KPWM de 1 canal es un dispositivo que proporciona señales eléctricas en una variedad de frecuencias, ondas cuadradas y niveles de salida. Se utiliza como fuente de señal o fuente de excitación para pruebas. Ampliamente utilizado en la práctica y tecnología de producción.

Caracteristicas:

- Con carcasa exterior

- Pantalla de alta definición LCD

- Ajuste de frecuencia

- Admite ajuste del ciclo de trabajo

- Detección de alta precisión

- Admite la función de memoria de apagado

- Salida PWM de 1 canal

- Modo de trabajo dual

- La perilla admite la función de bloqueo para evitar un mal funcionamiento

- Admite salida de habilitación

Parámetros:

- Nombre del producto: XY-KPWM

- Voltaje de trabajo: DC 3.3V-30V

- Rango de frecuencia (modo normal): 1Hz ~ 150KHz

- Rango de frecuencia (modo preciso): 1Hz ~ 15KHz

- Precisión de frecuencia: 2%

- Precisión del ciclo de trabajo: 1% en modo normal

- Precisión del ciclo de trabajo: 0.1% en modo Preciso

- Rango de ciclo de trabajo: 0.00% -100%

- Corriente de salida: aproximadamente 5-30mA

- Amplitud de salida: igual que el voltaje de entrada

- Temperatura de trabajo: -40℃ ~ 85℃

- Humedad de trabajo: 0% ~ 95% RH

- Tamaño: 79 * 43 * 37 mm

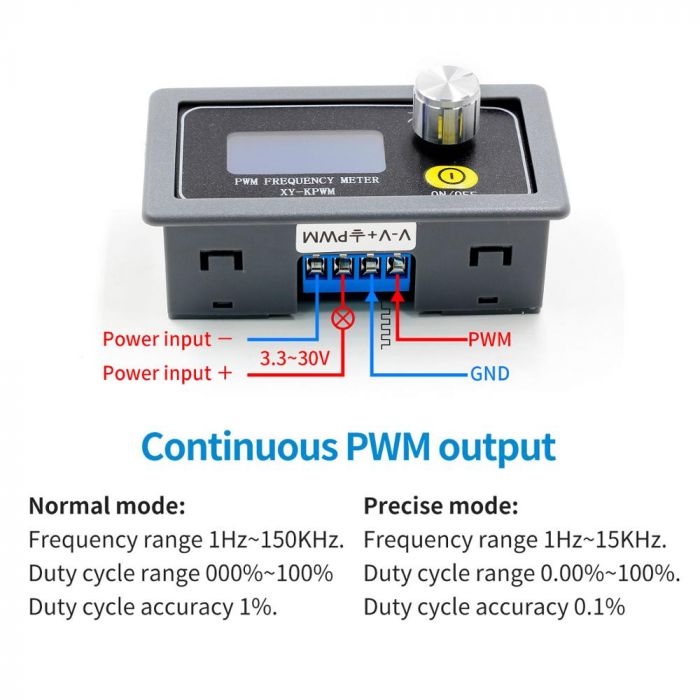

Rango de frecuencia establecido:

Hay dos modos de trabajo, por lo que tiene dos rangos de frecuencia.

- Modo normal: rango de frecuencia 1Hz ~ 150 KHz. Rango de ciclo de trabajo 000% -100%. Precisión del ciclo de trabajo 1%.

- Modo preciso: rango de frecuencia 1Hz ~ 15KHz. Rango de ciclo de trabajo 0.00% -100%. Precisión del ciclo de trabajo 0.1%.

- Ingrese a la interfaz de configuración cuando presione brevemente el interruptor giratorio en el estado de funcionamiento normal para seleccionar el rango de frecuencia.

- Mantenga presionado el interruptor giratorio durante 10 segundos para cambiar el modo normal y el modo preciso.

- Mantenga pulsado durante 5 segundos para bloquear los parámetros y evitar que se modifiquen.

- Preste atención a la posición donde se mueve el punto decimal con el potenciómetro giratorio:

    - Pantalla 'XXX'. Sin punto decimal, la frecuencia mínima es 1Hz. El rango de frecuencia es 1Hz ~ 999Hz.

    - Muestra 'X.XX'.El punto decimal es el penúltimo, la frecuencia mínima es 0.01KHz. El rango de frecuencia es 1.00KHz ~ 9.99KHz.

    - Muestra 'XX.X'. El punto decimal es el tercero último, la frecuencia mínima es 0.1KHz. El rango de frecuencia es 10.0KHz ~ 99.9KHz.

    - Muestra 'X.X.X'.El punto decimal está completamente iluminado, la frecuencia mínima es 1 KHz. El rango de frecuencia es 1 KHz ~ 150 KHz.

Por ejemplo:

    - La pantalla '100' significa que la frecuencia de salida PWM es 100Hz

    - La pantalla '1.91' significa que la frecuencia de salida PWM es 1.91 KHz

    - La pantalla '52 .1 'significa que la frecuencia de salida PWM es 52.1KHz

    - La pantalla '1.3.4' significa que la frecuencia de salida PWM es 134 KHz

Rango de ciclo de trabajo:

- Presione brevemente el potenciómetro para seleccionar el ciclo de trabajo establecido y el potenciómetro giratorio para establecer el valor del ciclo de trabajo. Siga los pasos:

- Conecte a la fuente de alimentación

- Presione el interruptor giratorio durante 10 segundos para cambiar el modo normal y el modo preciso

- Pulse brevemente el interruptor giratorio para establecer la frecuencia y cambiar el valor girando el interruptor

- Presione el interruptor giratorio durante 2 segundos para configurar el ciclo de trabajo

- Mantenga presionado durante 5 segundos para bloquear los parámetros establecidos
