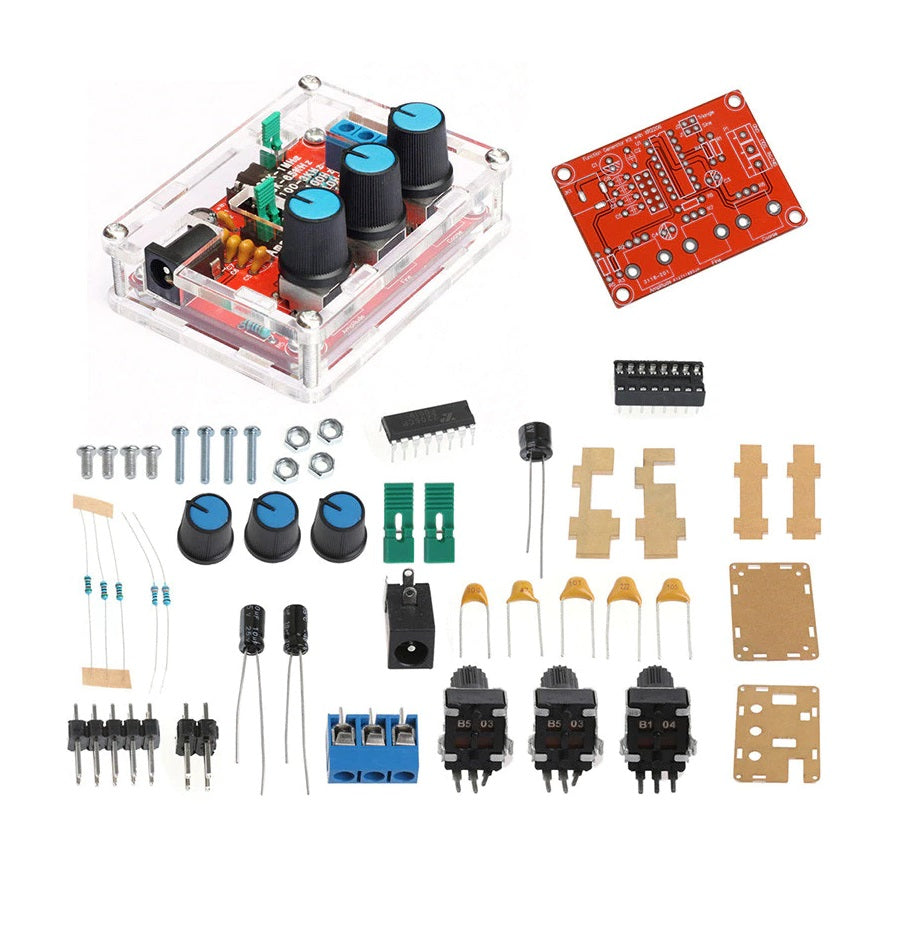

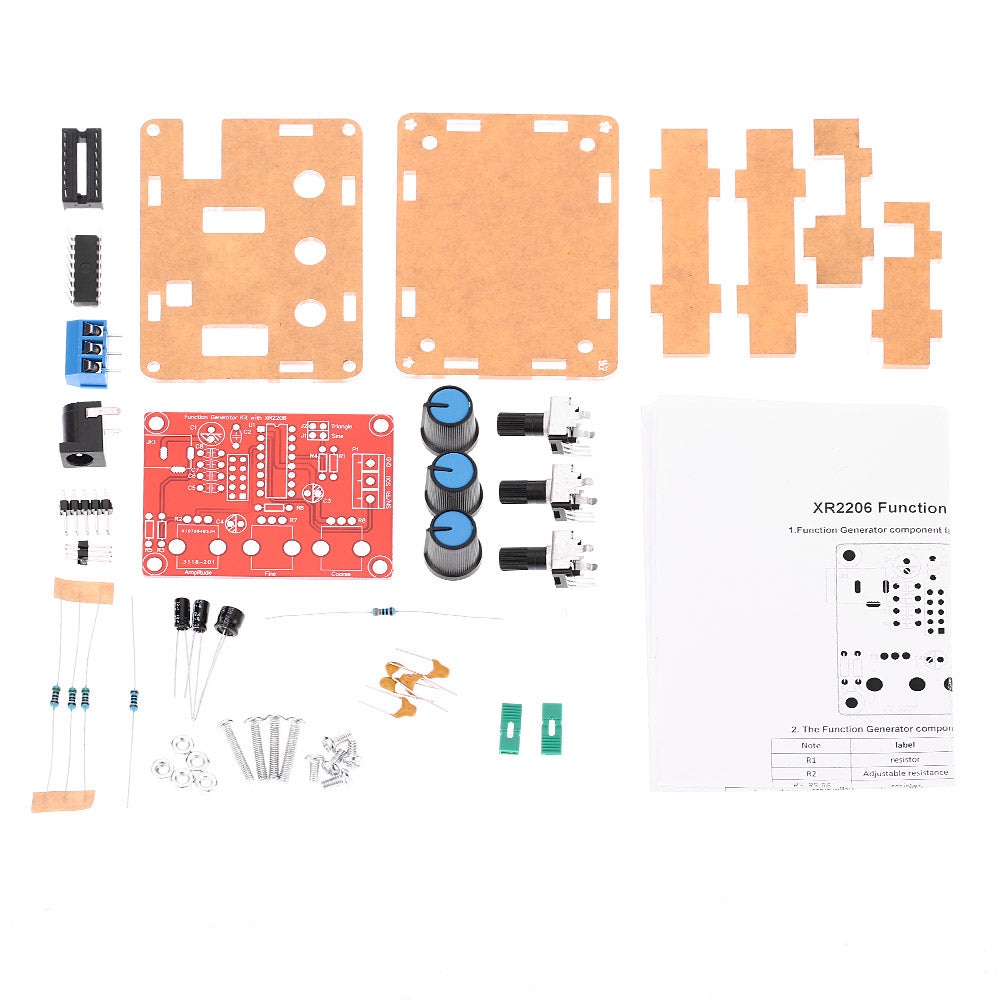

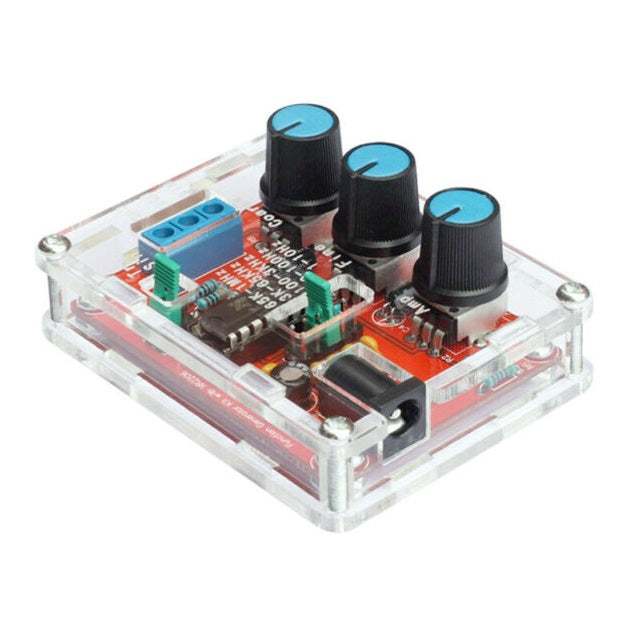

XR2206 Function Signal Generator DIY (1Hz - 1MHz) - (AD53398)

Descripcion:

Se trata de un kit DIY de generador de funciones, es decir, viene totalmente desoldado. Tiene tres diferentes formas de onda: senoidal, triangular, y cuadrada; y puede ajustar la frecuencia de salida desde 1Hz hasta 1MHz.

Caracteristicas:

- Fuente de voltaje: 9 - 12 VCC.

- Forma de ondas: cuadrada, fina y triangular.

- Impedancia: 600 Ohm + 10%

- Frecuencia: 1 Hz - 1 MHz.

- Onda Senoidal:

    - Amplitud entrada: 0-3V a 9VDC

    - Distorsión: menos del 1% (a 1 kHz).

    - Aplanamiento: + 0.05dB 1Hz - 100kHz

- Onda Cuadrada:

    - Amplitud: 8V (sin carga) en entrada de 9VCC.

    - Tiempo de elevación: menos de 50 ns (a 1 kHz).

    - Tiempo de caída: menos de 30 N (a 1 kHz).

    - Simetría: menos del 5% (a 1 kHz).

- Onda Triangular:

    - Amplitud: entrada 0-3V a 9VDC

    - Linealidad: menos del 1% (hasta 100 kHz) 10 mA.
