MicroJPM

DSO150 Fully Assembled Digital Oscilloscope with Housing Case - (AD53165)

DSO150 Fully Assembled Digital Oscilloscope with Housing Case - (AD53165)

Precio habitual $53.05 USD
Precio habitual Precio de oferta $53.05 USD
Oferta Agotado

Descripción:

Este kit incluye su propio osciloscopio digital totalmente diseñado y completamente funcional. Una vez que lo tenga en funcionamiento, el osciloscopio presentará hasta 1M de muestras / segundo, resolución de 12 bits, voltaje de entrada máximo de hasta 50 Vpp y más.

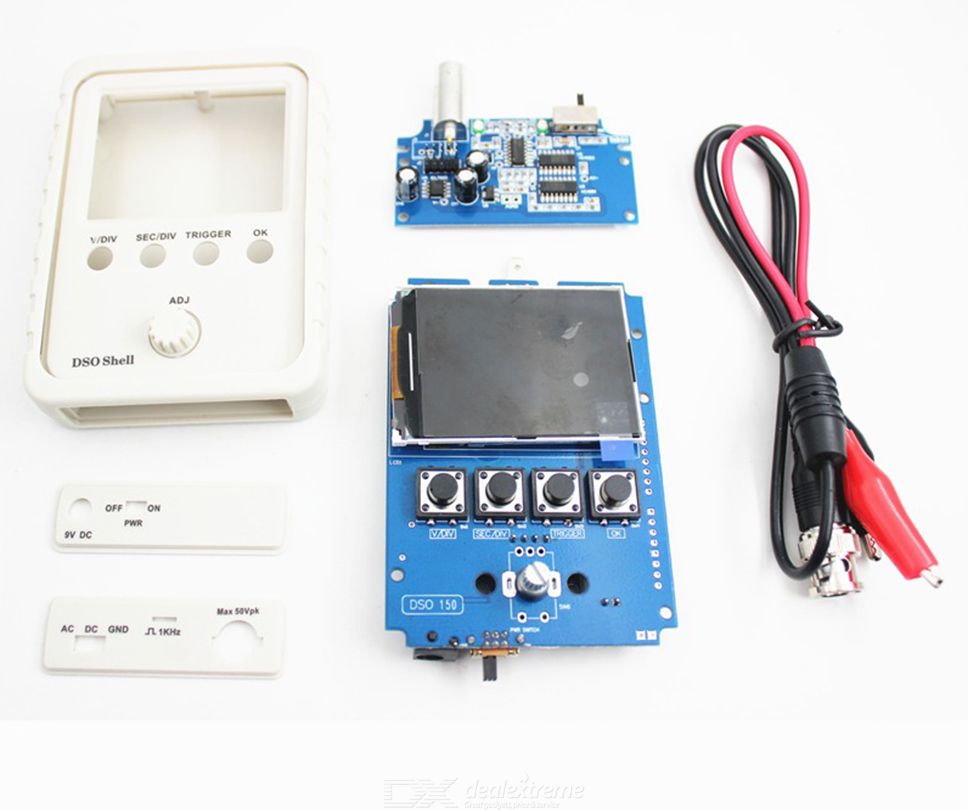

Este kit incluye un PCB, con todos los componentes de montaje en superficie ya soldados para usted. Se requiere una fuente de alimentación de 9V para alimentar el osciloscopio; la fuente de 9V no está incluida.

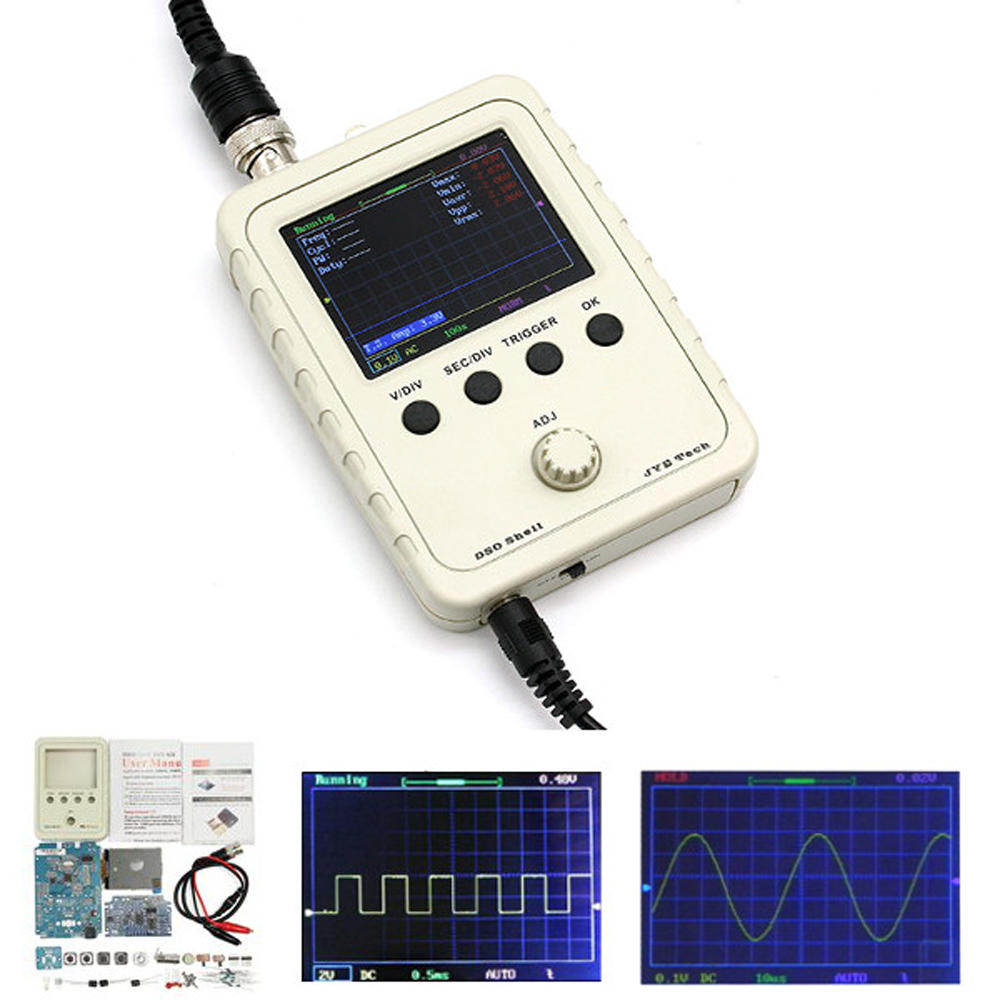

Este kit de osciloscopio digital adopta el procesador ARM Cortex-M3 y tiene una pantalla TFT de 2.4 pulgadas y un caja protectora. Es fácil y confiable para la operación del circuito. Puede mostrar parámetros de forma de onda, como frecuencia, período, ancho de pulso, relación de trabajo, valores MAX./MIN./AVG./Peak-Peak.

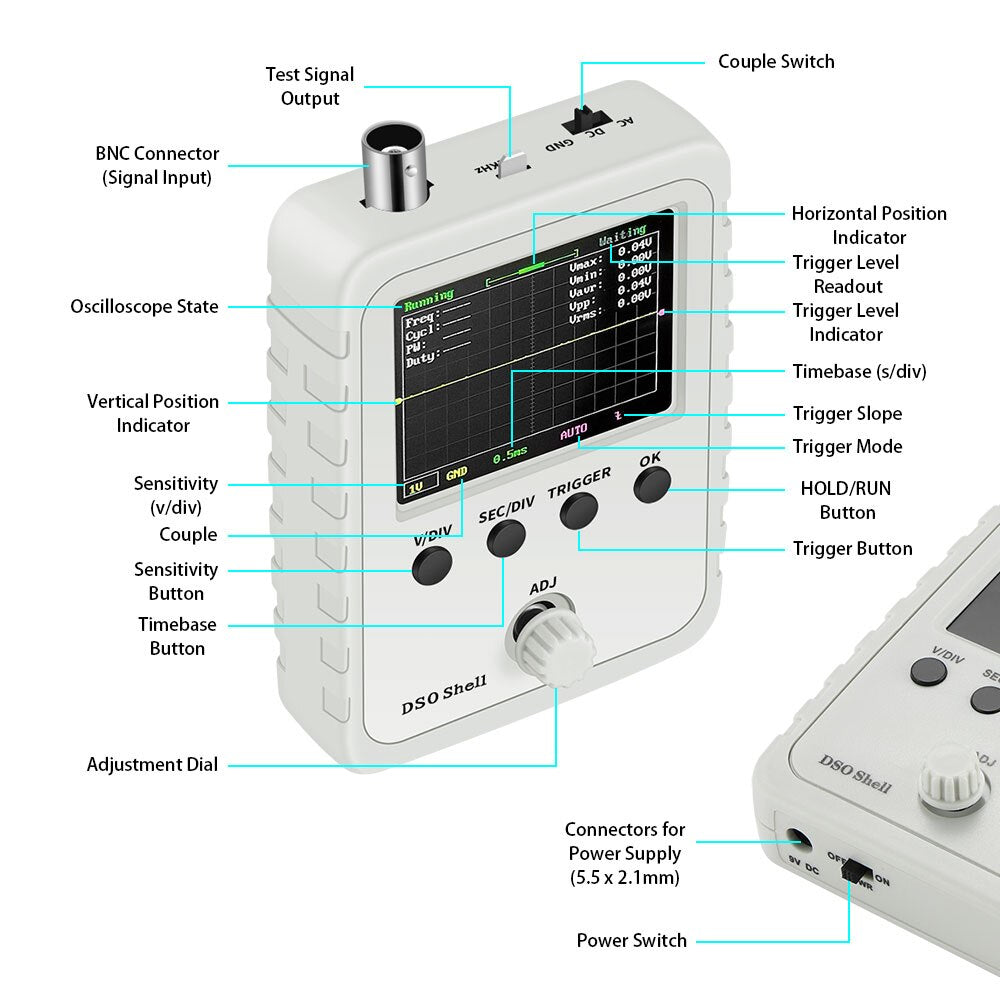

Características:

- Adopta el procesador ARM Cortex-M3 (STM32F103C8) e incluye una pantalla TFT a color de 2.4 pulgadas.

- Utilizado para el desarrollo secundario sobre la base de este kit, por ejemplo, se puede cambiar a milivolts.

- Viene con instrucciones, fáciles de instalar y operar.

- Con los modos de disparo automático / normal / único, es fácil capturar la forma de onda del momento.

- Disparador de flanco ascendente o descendente disponible.

- Forma de onda anterior observable antes del disparo (retardo negativo).

- Puede congelar la visualización de la forma de onda en cualquier momento (función HOLD).

- Con pantalla digital de parámetros de forma de onda, que incluye frecuencia, período, ancho de pulso, relación de trabajo, valores MAX./MIN./AVG./Peak-Peak/virtual.

- Función de almacenamiento de forma de onda: no perderá la forma de onda después del apagado.

- Detección de cortocircuito y circuito abierto: puede ayudar al usuario a descubrir el error de soldadura.

- Función de reconocimiento del controlador TFT.

- Velocidad máxima de muestreo en tiempo real: 1MSa/s

- Ancho de banda analógico: 0-200 KHz

- Rango de sensibilidad: 5mV / div-20mV / idv

- Voltaje máximo de entrada: 50 Vpk (sonda 1X)

- Impedancia de entrada: 1 M ohmios / 20 pF

- Precisión: 12 bits

- Longitud de registro: 1024 puntos

- Modos de acoplamiento: DC / AC / GND

- Rango de base de tiempo: 500 s / Div - 10us / Div

- Modos de disparo: automático, normal y sencillo

- Posición del gatillo: centro del búfer

- Voltaje de suministro: DC 9V (8-10V)

- Consumo de corriente: ~ 120 mA a 9 V

- Tamaño de la pantalla: 2 * 1.57in

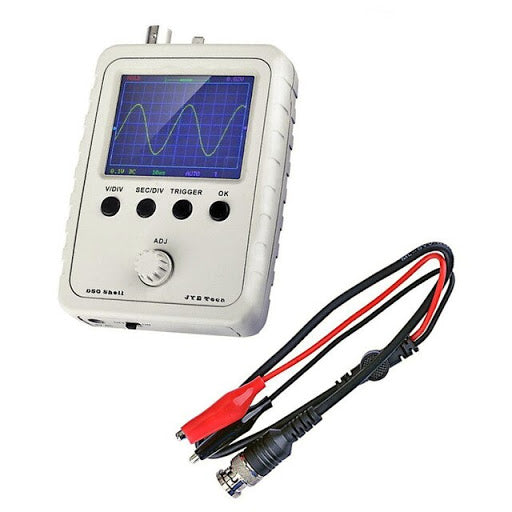

El paquete incluye:

  • 1x Kit de osciloscopio digital completamente ensamblado
  • 1x Sonda
  • 1x Caja protectora

Hoja de datos

Ver todos los detalles
