RCWL-0516 Human Body Radar Sensor Module - (AD45308)

Descripción:

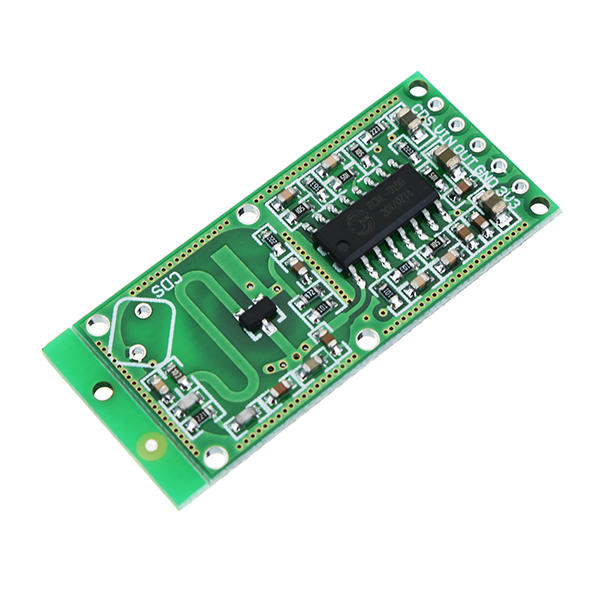

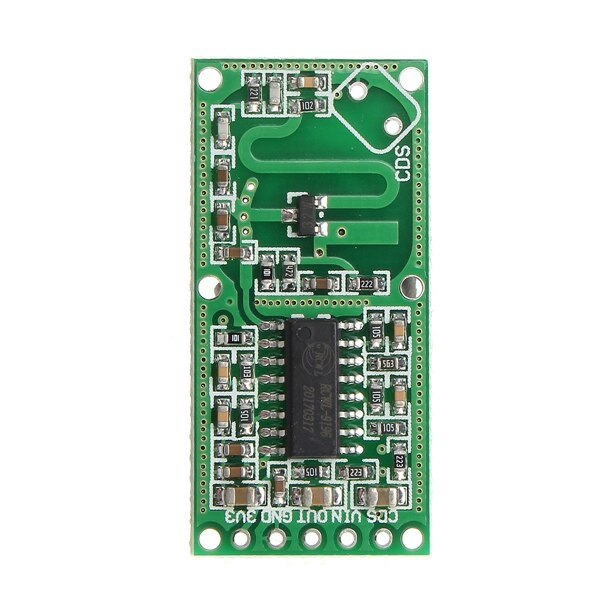

Este módulo de sensor de radar mini doppler está equipado con un voltaje de CC de 4-28V. Este es un módulo de sensor de movimiento de radar mini equipado con un chip RCWL-9196 basado en la tecnología de inducción de microondas doppler. Automáticamente emitirá el señal TTL de alto nivel cuando haya movimiento. Detección de ángulo ciego de 360 grados y distancia de detección máxima de 7m con tiempo de retardo y sensibilidad ajustable. Es perfecto para el interruptor de luz del sensor de movimiento de microondas DIY, juguetes con sensor humano, dispositivos de seguridad inteligentes, etc.

Admite la función de detección nocturna activada / desactivada, tiempo de activación de repetición ajustable y distancia de detección agregando los componentes SMD a los pines correspondientes.

Especificaciones:

- Voltaje de funcionamiento: 4-28 V

- Corriente de funcionamiento: 2.8mA (típico); 3mA (máximo)

- Distancia de detección: 5-9m

- Potencia de transmisión: 20mW (típica); 30mW (máximo)

- Voltaje de salida: 3.2 - 3.4V

- Control de salida de bajo nivel: 0V

- Control de salida de alto nivel: 3.3V

- Temperatura de funcionamiento: -20 ~ 80 celsius

- Temperatura de almacenamiento: -40 ~ 100 celsius

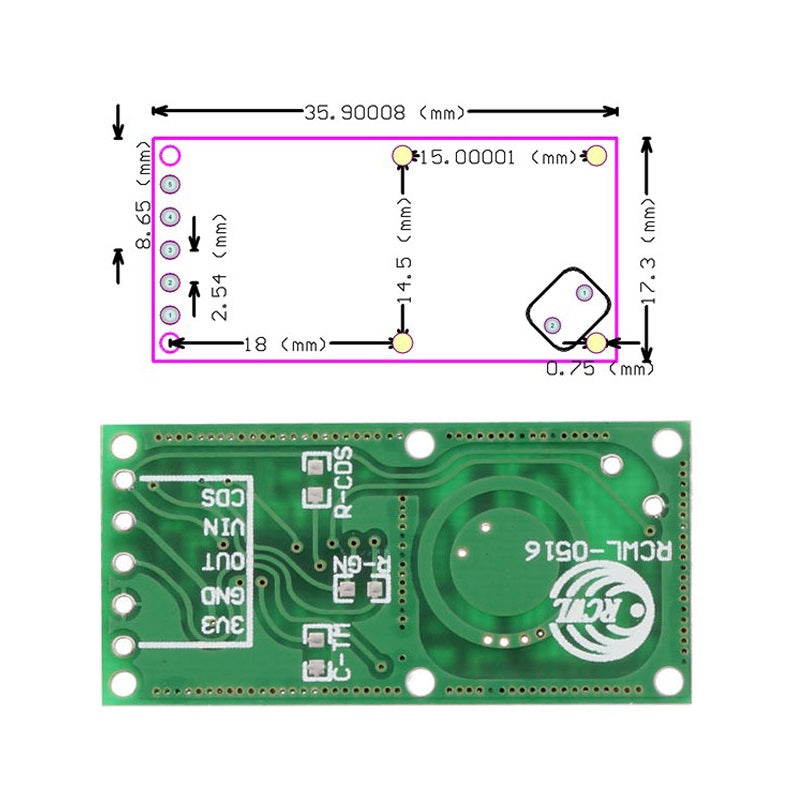

- Tamaño de placa: 35.9 x 17.3 mm
