TCS230 [TCS3200] Sensor Reconocimiento Color - (AD4444)

Descripción:

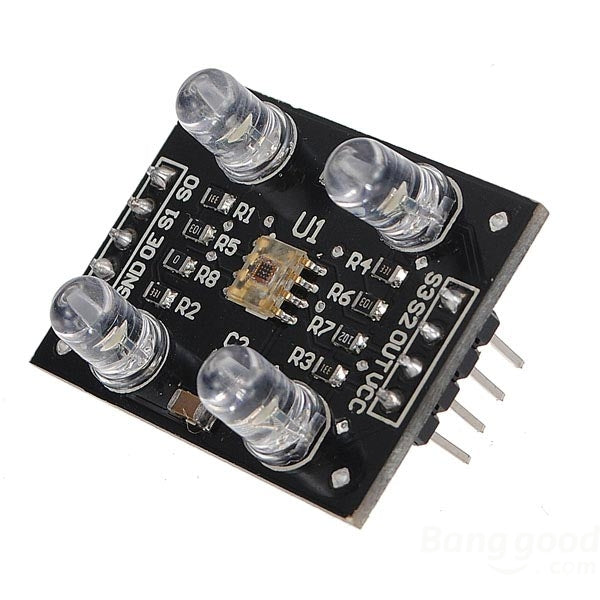

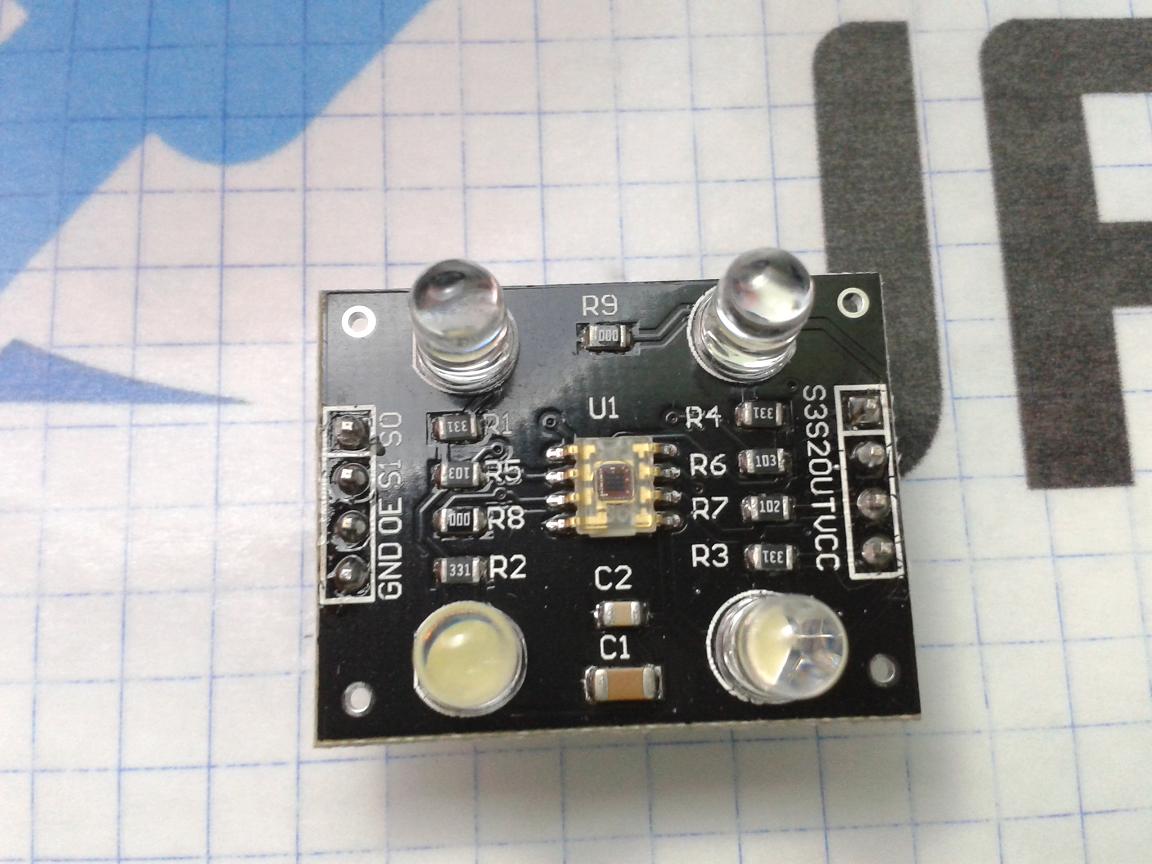

Este sensor de color es un completo detector de color, incluyendo un chip sensor RGB TCS230 y 4 LED's blancos. El TCS230 puede detectar y medir una gama de colores visibles casi ilimitada.

Aplicaciones incluyen una tira de prueba de lectura, la clasificación por color, sensor de luz ambiental, calibración y coincidencia de colores. El TCS230 tiene una serie de fotodetectores, cada uno, ya sea con un rojo, verde, o filtro azul, o sin filtro (borrar). Los filtros de cada color se distribuyen uniformemente a lo largo de la matriz para eliminar el sesgo de ubicación entre los colores.

Interno a el dispositivo es un oscilador que produce una salida de onda cuadrada cuya frecuencia es proporcional a la intensidad del color elegido.

Especificaciones:

- Alimentación: 2.7V a 5.5V
- Alta Resolución de conversión de intensidad de luz a frecuencia
- Color programable y salida de frecuencia a escala completa
- Característica de bajo consumo
- Comunicación directa a microcontrolador / Arduino
- Pin S0~S1: Selección de entradas para escala de frecuencia de salida
- Pin S2~S3: Selección de entradas de tipo fotodiodo
- Pin OUT: Salida de frecuencia
- Pin EO: Habilitación de frecuencia de salida (activo en bajo)

Hoja de datos
