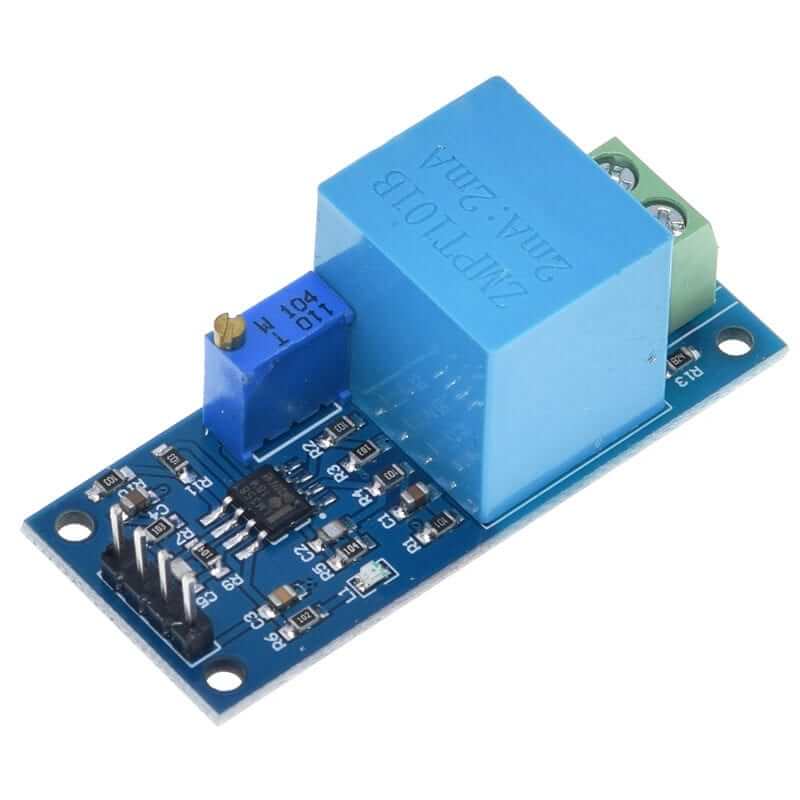

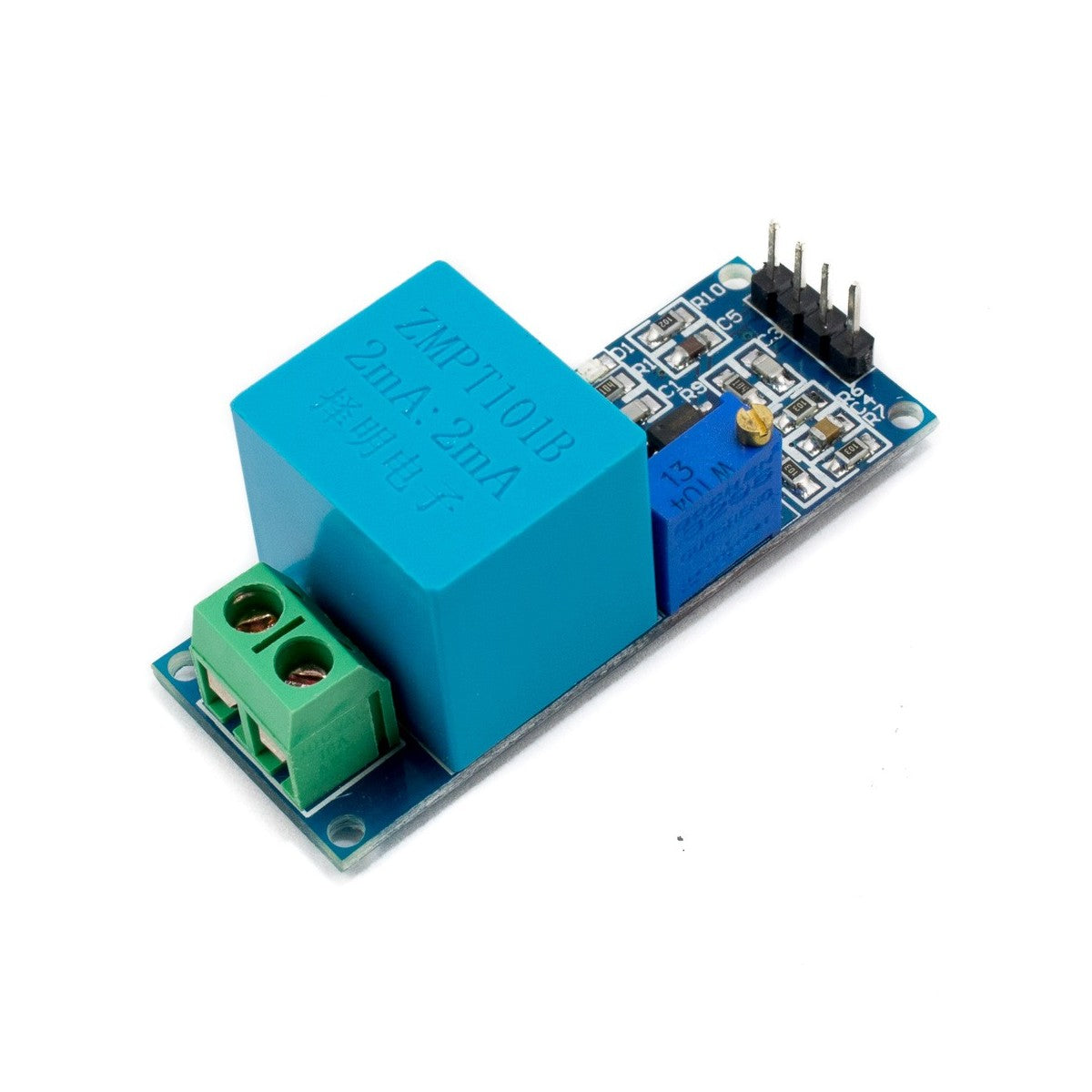

ZMPT101B AC Voltage Sensor 2mA - (AD44282)

Descripción:

El Sensor de Voltaje AC es un módulo utilizado para medir la tensión de fase de Corriente Alterna. El sensor de voltaje AC está diseñado a partir de un transformador, por lo que se puede utilizar para medir el voltaje de Corriente Alterna.

Es ideal para aplicaciones de monitoreo de energía eléctrica, muy común en aplicaciones de domótica e IoT (Internet of Things) como: Medidores de energía conectados a internet por Wifi/Bluetooth/GSM/LoRa. Debido a la naturaleza de los transformadores solo puede medir voltaje AC. El módulo ZMPT101B soluciona el problema reduciendo el voltaje AC de entrada a un voltaje AC de amplitud menor  que pueda ser leído por el Arduino o cualquier otro microcontrolador. Se recomienda calibrar la salida con un voltímetro ANTES de conectar cualquier dispositivo a la salida.

Caracteristicas:

- Voltaje

    - Alimentación: 5V – 30VDC

    - Entrada máx: 250VAC

    - Salida máx.:  5VAC

- Señal de Salida: Analógica Senoidal

- Dimensiones: 51.7 mm x 21.6 mm

- Transformador

    - Modelo del producto: ZMPT101B

    - Corriente nominal de entrada y salida: 2mA

    - Ratio entrada-salida 1000:1000

    - Voltaje de suministro: 5 VCD

    - Diferencia de fase: <30º (a 50ohm)

    - Rango lineal: 0-3mA (a 50ohm)

    - Linealidad: 1%

    - Precisión: 0.2%

    - Aislamiento eléctrico entrada: hasta 3000V
