APDS-9930 Digital Proximity and Ambient Light Sensor [Generic] - (AD4089)

Descripción:

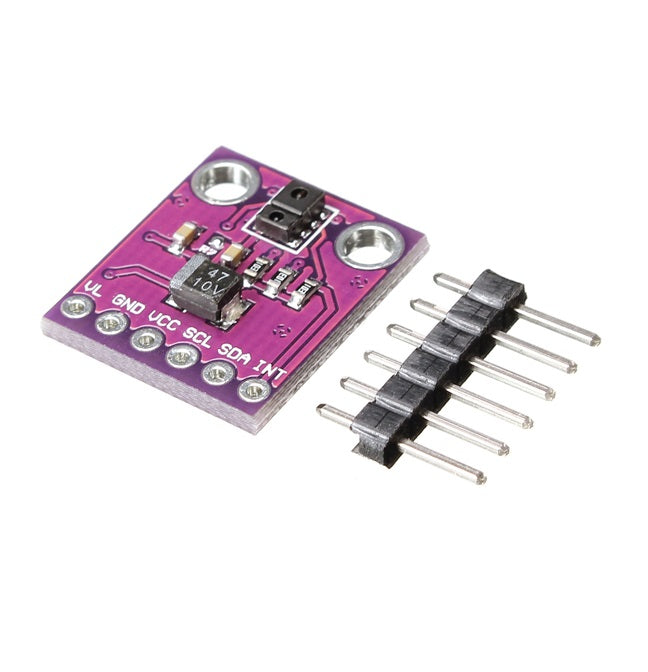

Este es un sensor de luz y proximidad, una pequeña placa con un sensor APDS-9930 que ofrece detección de luz ambiente y detección de proximidad.

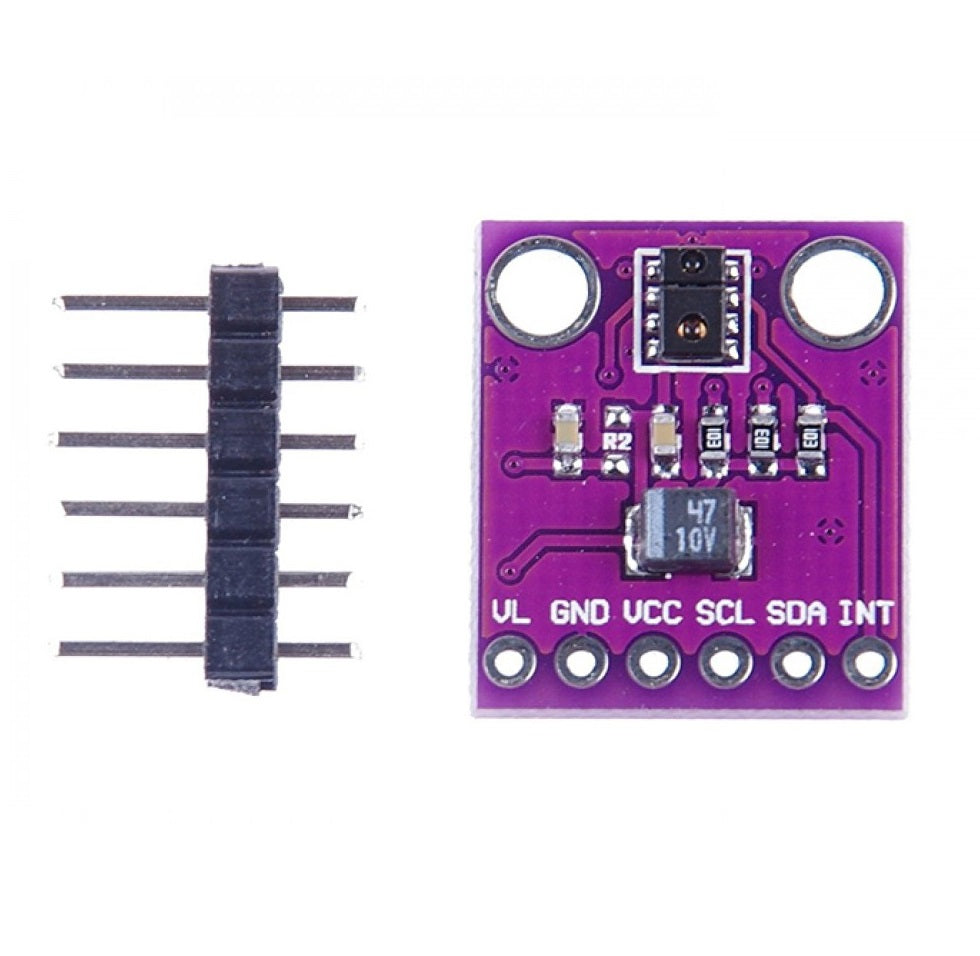

El APDS-9930 es un pequeño hardware construido con filtros de bloqueo UV e IR, cuatro diodos separados sensibles a diferentes direcciones, y una interfaz compatible I2C. Para su comodidad, hemos detallado los siguientes pines: VL (alimentación opcional para IR LED), GND (tierra), VCC (potencia del sensor APDS-9930), SDA (datos I2C), SCL (reloj I2C), e INT (interrupción). Cada APDS-9930 también tiene un rango de detección de 4 a 8 pulgadas (10 a 20 cm).

Nota: esta versión es la APDS9930, puede tomar como referencia la libreria que proporciona Sparkfun pero el ejemplo de "gesture sensor" no funciona en esta versión.

Características:

• Operational Voltage: 3.3V
• Ambient Light
• Proximity Sensing
• Operating Range: 4-8in (10-20cm)
• I2C Interface (I2C Address: 0x39)

Documentos de referencia:

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (APDS-9960)
• GitHub (Design Files & Example Code)
• GitHub (Library)
• Product Video
