LTC4150 - Coulomb Counter Breakout [Generic] - (AD38997)

Descripción:

Los odómetros son extremadamente útiles para los coches, ya que indican la distancia recorrida. ¿No sería fantástico tener un dispositivo que hiciera lo mismo con la corriente eléctrica? El conector para contador de culombios LTC4150 es tu odómetro de corriente. Si te lo preguntas: un culombio se define, en pocas palabras, como un amperio por segundo. Este conector es capaz de monitorizar constantemente la corriente que utiliza tu sensor, la suma y te dará un pulso cada vez que se haya utilizado una cantidad determinada de amperios-hora. Si se usa correctamente y empiezas con la batería llena, ¡siempre sabrás exactamente cuánta queda!

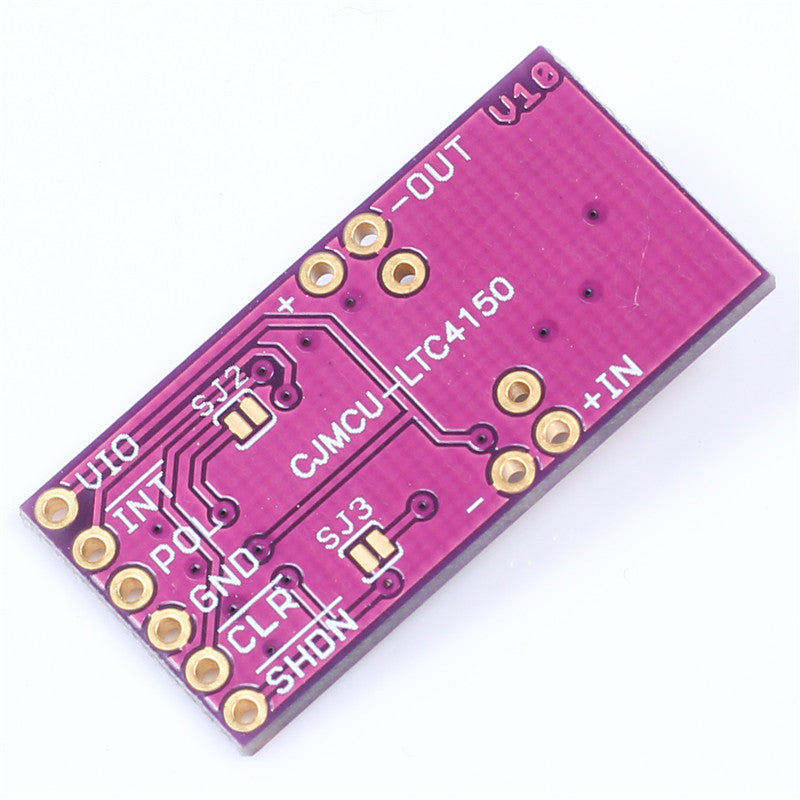

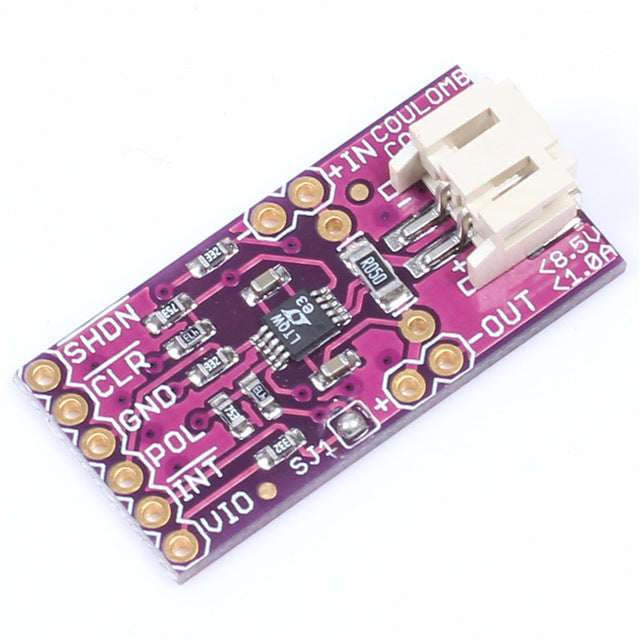

En un extremo del conector para contador de culombios se encuentran los conectores IN y OUT. Conecta tu batería o fuente de alimentación al conector IN o al conector JST de batería (son idénticos) y el conector OUT a tu proyecto. En el otro extremo del contador de culombios encontrarás un conector con seis pines. Estos son los pines que necesitarás conectar a tu microcontrolador: VIO (Entrada de Voltaje), INT (Interrupción), POL (Polaridad), GND (Tierra), CLR (Borrar) y SHDN (Apagado). Simplemente instala esta conexión entre la fuente de alimentación y el circuito. De esta manera, toda la corriente que consume tu circuito pasará por el Contador de Coulomb para ser medida.

Características:

• Voltaje de funcionamiento: 2.7V - 8.5V
• Corriente de funcionamiento: 1A
• Indica la cantidad de carga y la polaridad
• Rango de voltaje de detección de ±50 mV
• Frecuencia de recuento de carga de 32.55 Hz/V
• Corriente de apagado de 1.5μA.

Documentos:

• Schematic (Note en el esquemático que en el jumper SJ1 hay continuidad, sin embargo en esta placa como es genérica viene sin soldar)
• Eagle Files
• Hookup Guide
• Datasheet (LTC4150)
• GitHub (Example Code & Design Files)
• Product Video
