ZX Distance and Gesture Sensor [SEN-13162] - (AD38417)

Descripción:

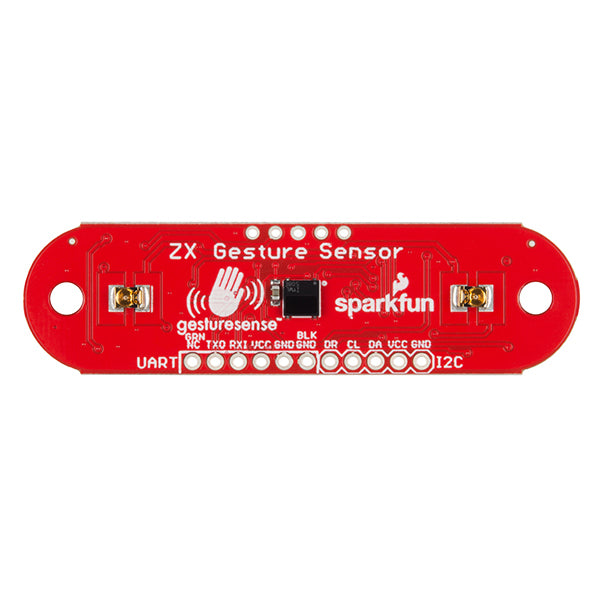

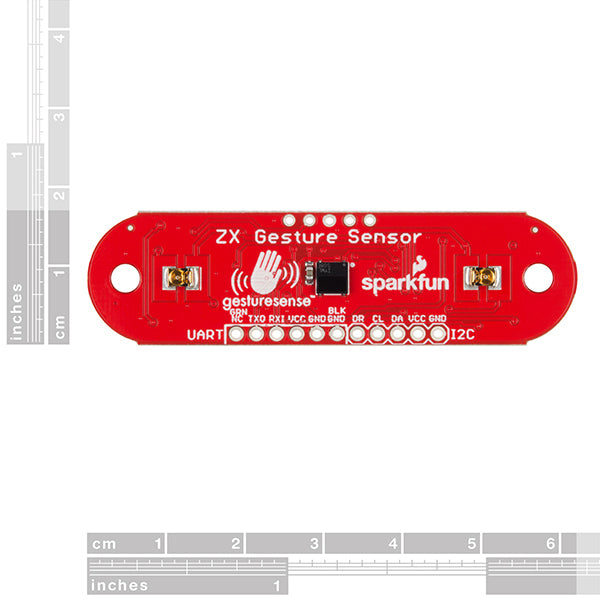

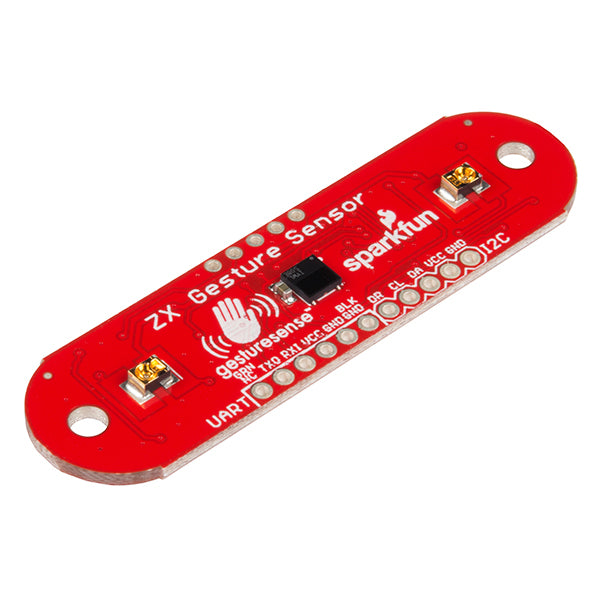

El sensor de distancia y gestos ZX es un sensor sin contacto capaz de detectar gestos simples. Desarrollado en colaboración con XYZ Interactive, utiliza la tecnología GestureSense® para reconocer la distancia de un objeto hasta aproximadamente 30 cm (12 pulgadas), conocido como eje "Z", y la ubicación del objeto de lado a lado a lo largo del sensor en un espacio de aproximadamente 15 cm (6 pulgadas), conocido como eje "X". Podrá usar I₂C o UART para comunicarse con el sensor ZX a través de un microcontrolador o computadora.

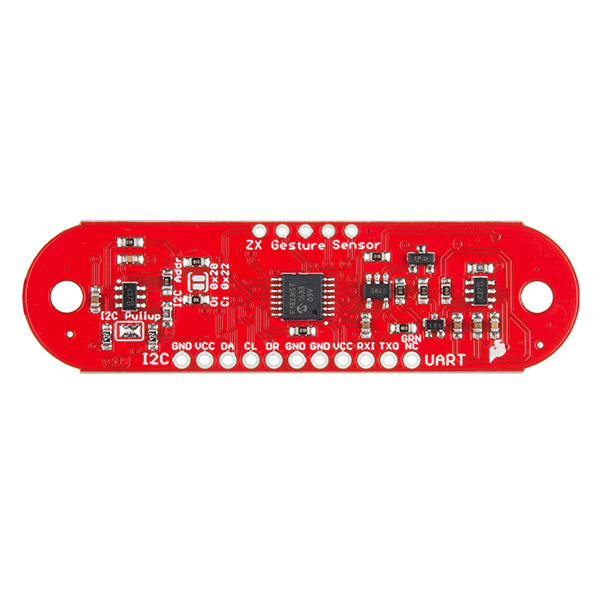

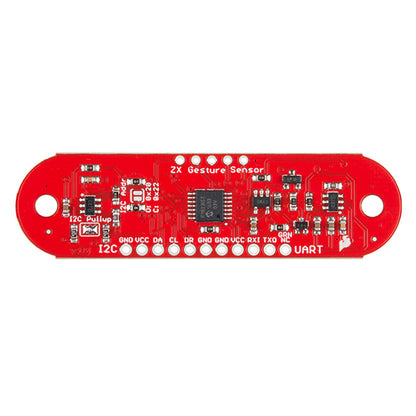

El sensor ZX funciona rebotando rayos de luz infrarroja (IR) desde los dos LED a cada lado del objeto sobre el sensor. La luz rebotada regresa al receptor en el centro del sensor, y un microcontrolador en la parte posterior interpreta los datos. Con estos sensores IR, podrá determinar fácilmente tanto el eje Z como el eje X de un objeto (de ahí su nombre). Además de proporcionar datos de los ejes Z y X sobre un objeto, el sensor ZX puede detectar gestos simples. También hemos etiquetado claramente todos los pines de la placa, indicando si son necesarios para la comunicación I2C o UART.

Características:

• Voltaje de funcionamiento: 3,3 V–5 V
• Rango de reconocimiento del eje Z: 30 cm (12 pulgadas)
• Rango de reconocimiento del eje X: 15 cm (6 pulgadas)
• Compatible con 4 comandos gestuales
• Comunicación I2C o UART
• Componentes SMD y diseño compacto

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• XYZ I2C Register Map
• Datasheet
• Arduino Code
• GitHub
