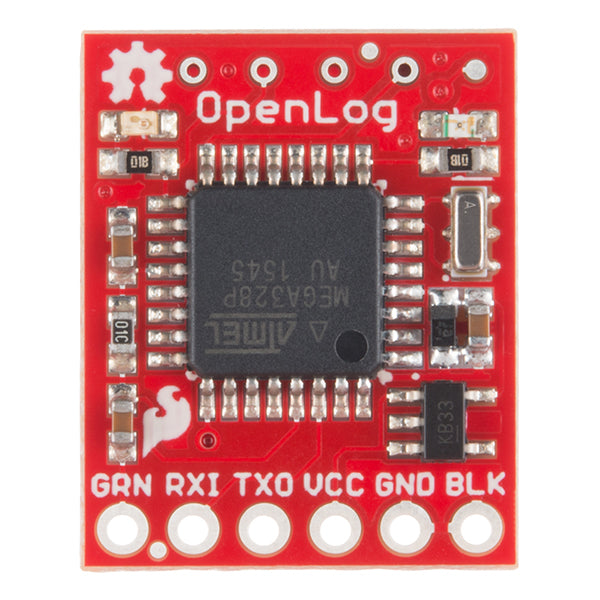

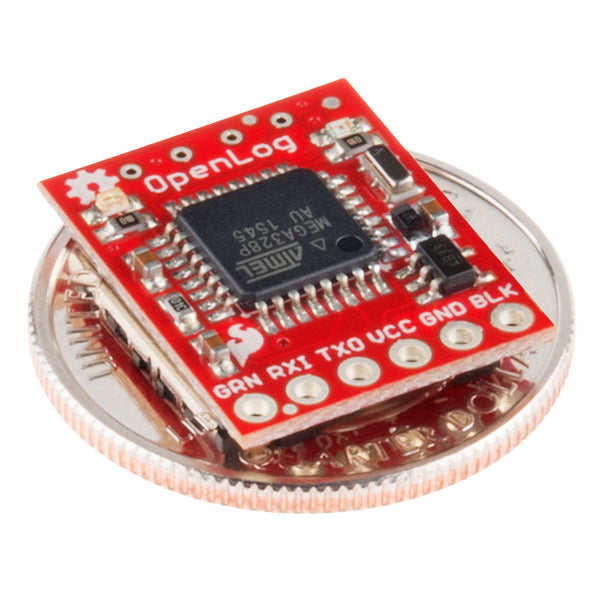

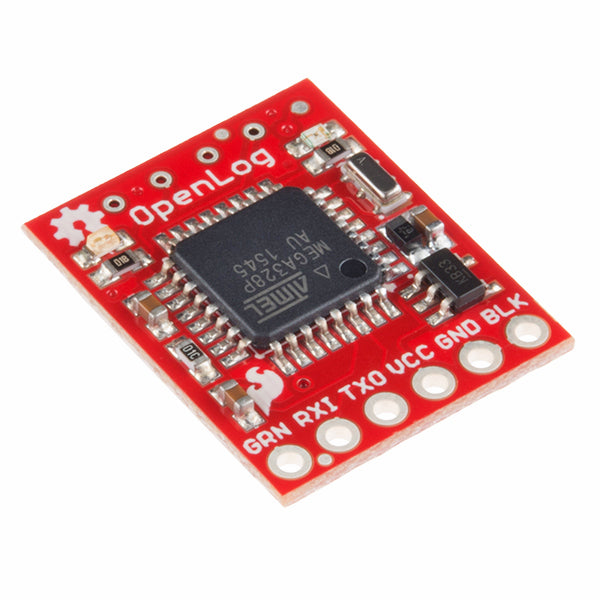

OpenLog SparkFun [DEV-13712] - (AD38044)

Descripción:

SparkFun OpenLog es un registrador de datos de código abierto que funciona mediante una conexión serie sencilla y admite tarjetas microSD de hasta 32 GB. OpenLog puede almacenar grandes cantidades de datos serie y actuar como una especie de caja negra para almacenar todos los datos serie que genere su proyecto, con fines científicos o de depuración.

SparkFun OpenLog utiliza un ATmega328 a 16 MHz gracias al resonador integrado. OpenLog consume aproximadamente de 2 a 3 mA en modo inactivo (sin datos que registrar). Durante un registro completo, puede consumir de 10 a 20 mA, dependiendo de la tarjeta microSD utilizada.

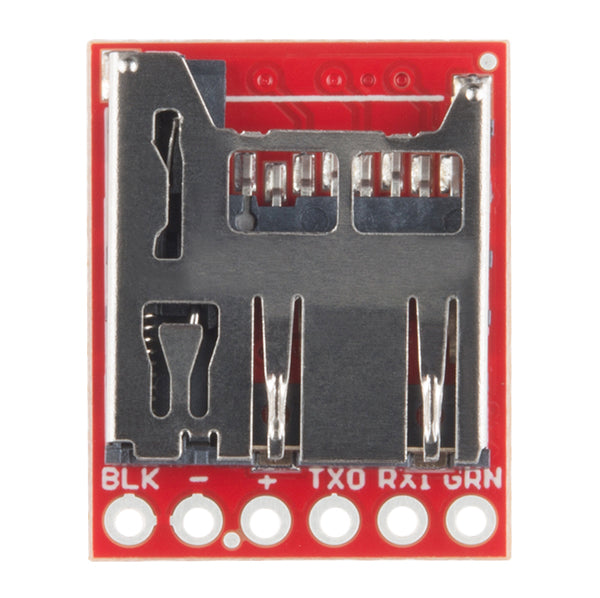

Todos los datos registrados por OpenLog se almacenan en la tarjeta microSD. Cualquier tarjeta microSD de entre 512 MB y 32 GB debería funcionar. OpenLog admite los formatos de tarjeta SD FAT16 y FAT32.

Características:

• Entrada VCC: 3.3 V-12 V (Recomendado 3.3V-5V)
• Registro en tarjetas microSD FAT16/32 de bajo coste de hasta 64 GB
• Interfaz de comandos sencilla
• Velocidad de transmisión configurable (hasta 115200 bps)
• ATmega328 preprogramado y gestor de arranque
• Cuatro pines SPI Pogo
• Dos LED indican el estado de escritura
• 2 mA en reposo, 6 mA a velocidad de grabación máxima

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• Github

Enlace de referencia
