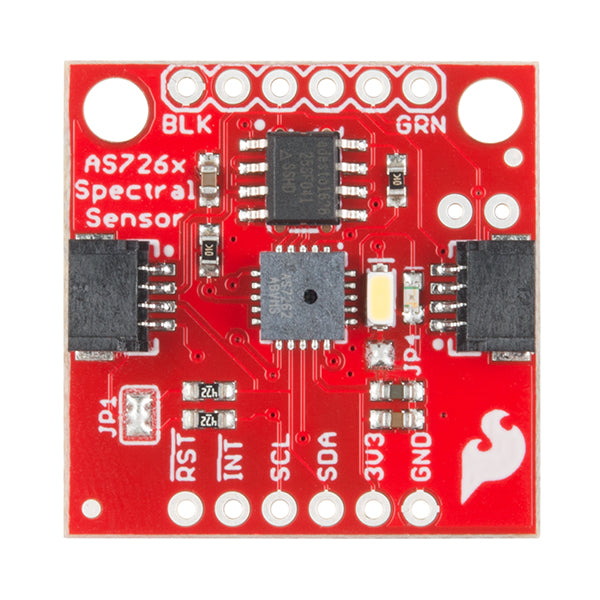

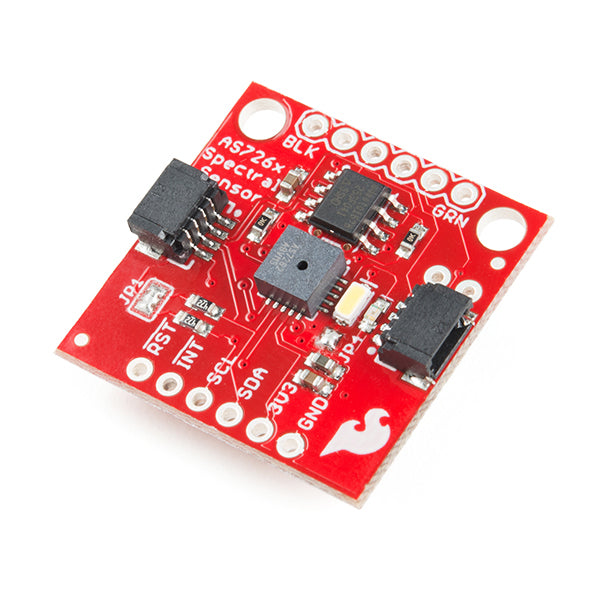

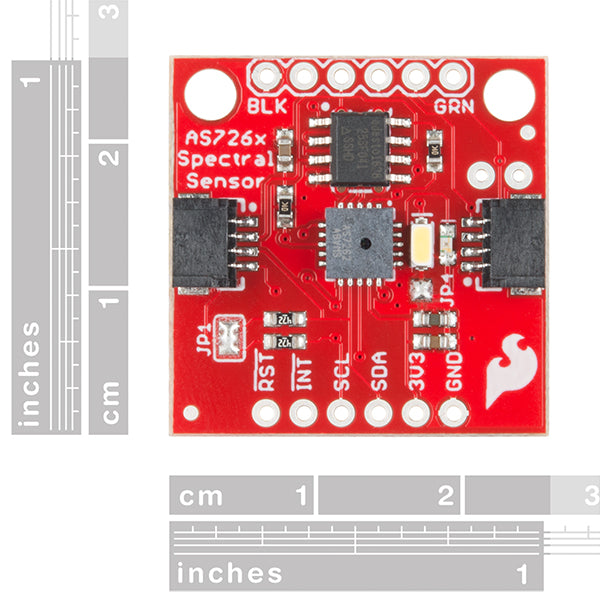

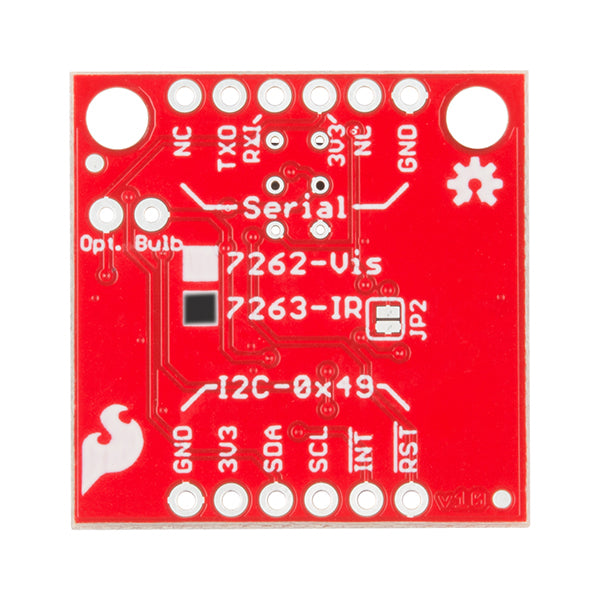

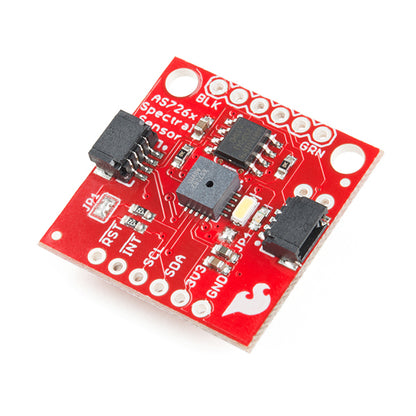

AS7263 NIR (Qwiic) - SparkFun Spectral Sensor Breakout [SEN-14351] - (AD38037)

Descripción:

El sensor espectral de infrarrojo cercano (NIR) SparkFun AS7263 pone la espectroscopia al alcance de la mano, facilitando más que nunca la medición y caracterización de cómo diferentes materiales absorben y reflejan diferentes longitudes de onda de luz. El AS7263 es único por su capacidad de comunicarse mediante una interfaz I²C y una interfaz serie mediante comandos AT. La conexión es sencilla gracias a los conectores Qwiic de la placa: simplemente conecte un extremo del cable Qwiic al conector y el otro a uno de los protectores Qwiic, y luego apile la placa sobre una placa de desarrollo. Podrá cargar un boceto y comenzar a realizar mediciones espectroscópicas en un abrir y cerrar de ojos.

El espectrómetro AS7263 detecta longitudes de onda en el rango visible a 610, 680, 730, 760, 810 y 860 nm de luz, cada una con 20 nm de detección de ancho completo a la mitad del máximo. La placa también ofrece múltiples maneras de iluminar los objetos que se intentarán medir para obtener una lectura espectroscópica más precisa. Incorpora un LED integrado, diseñado específicamente para esta tarea, así como dos pines para soldar el propio LED.

El sistema SparkFun Qwiic Connect es un ecosistema de sensores, actuadores, blindajes y cables I2C que agiliza la creación de prototipos y reduce la probabilidad de errores. Todas las placas compatibles con Qwiic utilizan un conector JST común de 4 pines y 1 mm de paso. Esto reduce el espacio necesario en la PCB, y las conexiones polarizadas garantizan una conexión segura.

Características:

• 6 canales de infrarrojo cercano: 610 nm, 680 nm, 730 nm, 760 nm, 810 nm y 860 nm, cada uno con 20 nm de ancho de banda (FWHM)
• Conjunto de filtros NIR compuesto por filtros de interferencia de silicio
• Conversor analógico-digital (ADC) de 16 bits con acceso digital
• Controladores LED programables
• 2.7 V a 3.6 V con interfaz I₂C
• 2 conectores Qwiic

Documentos:

• Schematic
• Eagle Files
• Qwiic Landing Page
• Hookup Guide
• Datasheet (AS7263)
• GitHub
