Dot Matrix LED Display Red 3mm Column Anode - (AD3765)

Descripción:

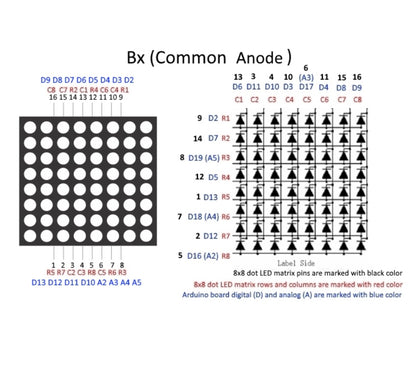

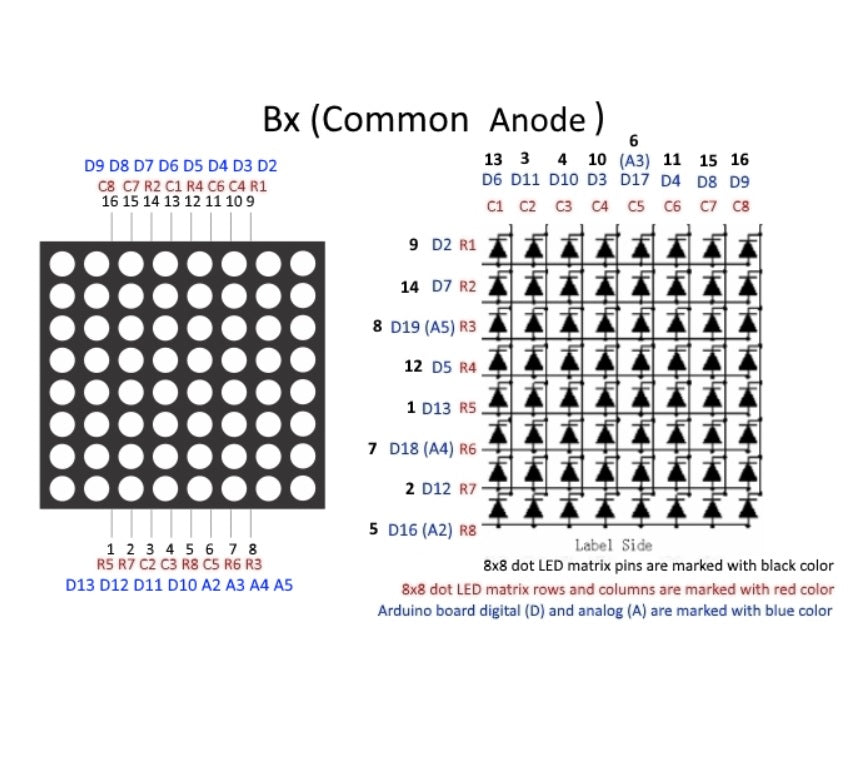

Básicamente, para controlar una matriz, conecta sus filas y columnas a su placa Arduino. Las columnas están conectadas a los ánodos de los LED, por lo que una columna debe estar ALTA para que cualquiera de los LED de esa columna se encienda. Las filas están conectadas a los cátodos de los LED, por lo que la fila debe estar en BAJO para que se encienda un LED individual. Si la fila y la columna son altas o bajas, no fluye voltaje a través del LED y no se enciende. Para controlar un LED individual, configura su columna en ALTO y su fila en BAJO. Para controlar múltiples LED en una fila, configure la fila en BAJO, luego tome la columna en BAJO, luego configure las columnas en ALTO o BAJO según corresponda; una columna ALTA encenderá el LED correspondiente y una columna BAJA lo apagará. Los pines configurados en SALIDA mediante el uso del comando PinMode se configuran en ALTO si no se indica lo contrario.

Especificaciones:

- RoHS

- Color emitido: Rojo

- Tipo: Fila Catodo, Columna Anodo

- Longitud de onda: 625 - 630nm

- Voltaje Directo: 2.1 - 2.5V

- Corriente Directa: 20mA

- Dimensiones: 32mm x 32mm x 8.0mm
