BeagleBone Black Proto Cape SparkFun [DEV-12774] - (AD37516)

Descripción:

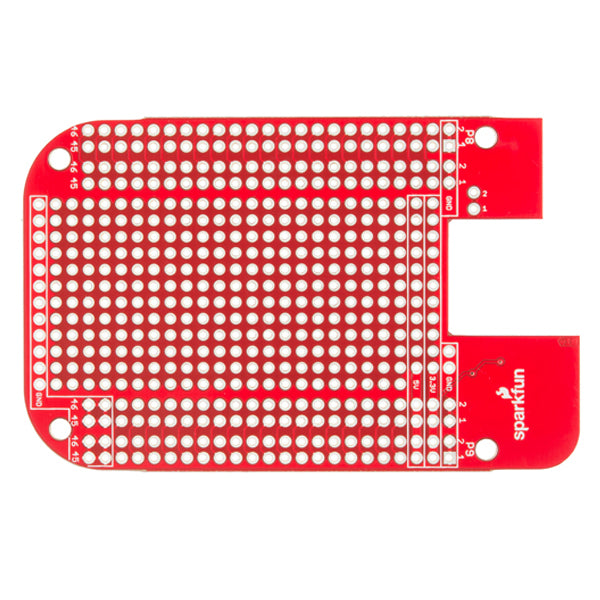

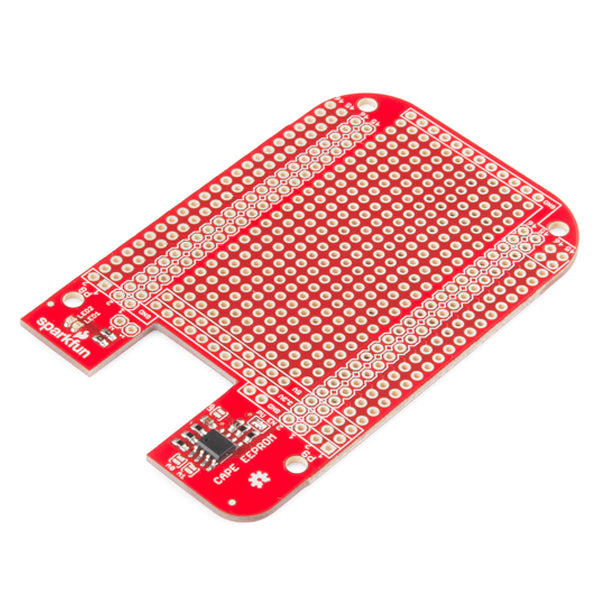

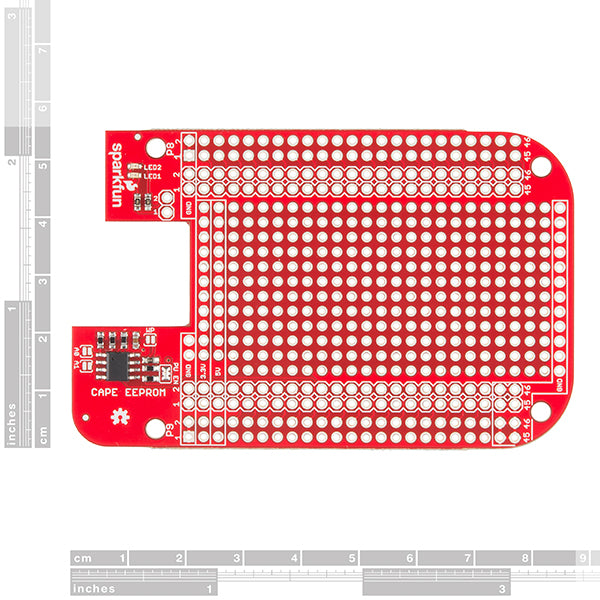

Todos sabemos que la BeagleBone Black es fantástica, pero ¿no sería genial crear módulos personalizados según tus necesidades? El módulo SparkFun BeagleBone Black Proto Cape es una excelente manera de prototipar o diseñar módulos personalizados y te brinda acceso a todos los pines GPIO disponibles en la BeagleBone Black. El Proto Cape se acopla fácilmente a una BeagleBone Black y te ofrece una amplia área de prototipado, dos LED rojos para aplicaciones de usuario o depuración, y acceso a una EEPROM en blanco ideal para almacenar datos de configuración de pines.

Cada placa de prototipado BeagleBone Black ofrece amplio espacio para prototipar con orificios pasantes espaciados a 0.1 pulgadas. Incluye dos buses de alimentación y conexiones a tierra en ambos lados de la placa. Con esta placa, no tendrás problemas para diseñar y crear cualquier tipo de complemento que desees conectar a tu BeagleBone Black.

Nota: Esta placa NO incluye conectores. Queremos que elijas el estilo que mejor se adapte a tus necesidades. Puedes encontrar conectores de 2x23 pines en la sección de Artículos relacionados a continuación.

Características:

• Amplia área de prototipado
• 2 LEDs de uso general
• Pines de 5V, 3.3V y GND expuestos en ambos lados de la placa
• EEPROM sin ranura

Documentos:

• Schematic
• Eagle Files
• Datasheet (CAT24C256 EEPROM)
• Hookup Guide
• GitHub (Design Files)
• Product Video
