TinyFPGA AX2 Board [DEV-14828] - (AD37464)

Descripción:

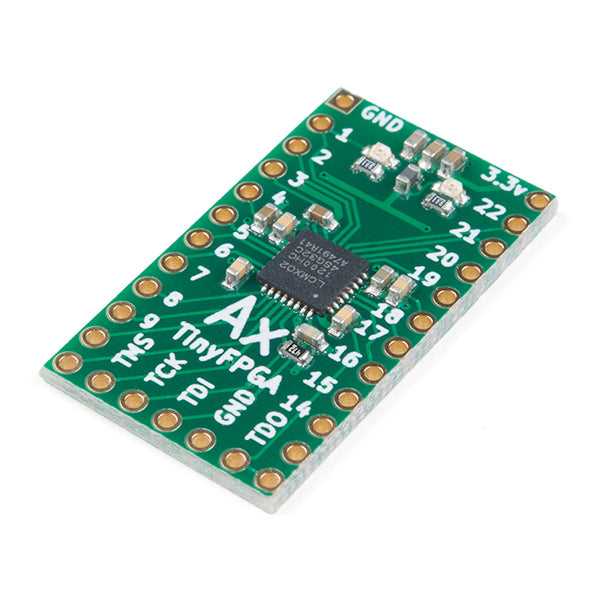

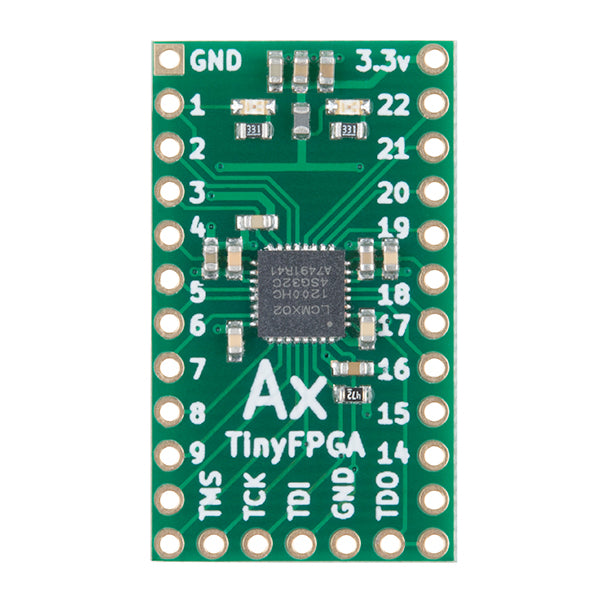

La placa TinyFPGA AX2 es una placa de expansión básica para el FPGA XO2-1200. A pesar de su pequeño tamaño, la AX2 es una placa increíblemente potente con 18 E/S de usuario (21 con JTAGEN), 64 kilobits de RAM dedicada, 64 kilobits de memoria flash de usuario y un PLL, además de las características de la A1. La potencia de la TinyFPGA AX2 permite realizar tareas imposibles con los microcontroladores tradicionales. Mientras que las placas de microcontroladores tienen un conjunto fijo de periféricos integrados, las placas TinyFPGA pueden implementar los periféricos exactos necesarios para cada tarea.

El potencial completo de los dispositivos lógicos programables permite proyectos aún más ambiciosos que los que ofrecen los periféricos personalizados para microcontroladores: ampliar un ordenador retro con nuevas capacidades, recrear tu ordenador clásico favorito o diseñar el tuyo propio. La TinyFPGA AX2 se ha diseñado desde cero para ser lo más rentable posible. Por lo tanto, no incluye una interfaz USB integrada, ya que esto aumentaría demasiado el costo y la complejidad. En su lugar, utiliza programadores JTAG. Para programar el TinyFPGA AX2, puede usar el económico programador TinyFPGA. El cable de programación JTAG oficial de Lattice y otros programadores basados en FTDI2232 también funcionarán si ya dispone de uno.

Tanto si es un aficionado que busca ampliar sus capacidades, un profesional que prototipa un nuevo producto o un estudiante que se inicia en el diseño digital, el TinyFPGA AX2 puede ayudarle en su camino.

Características:

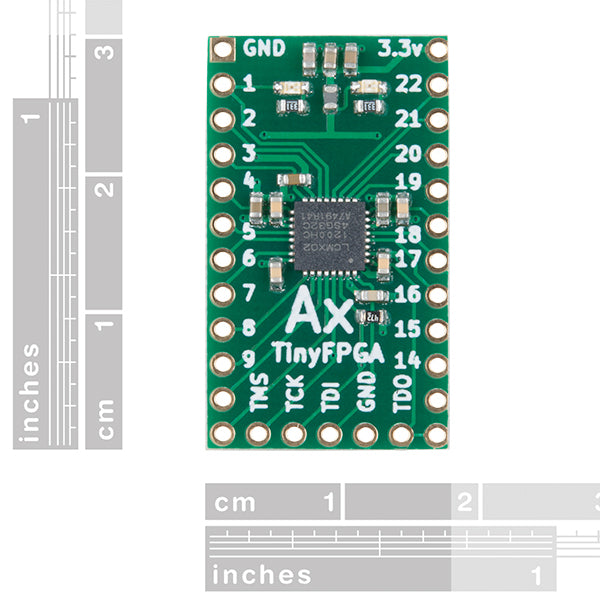

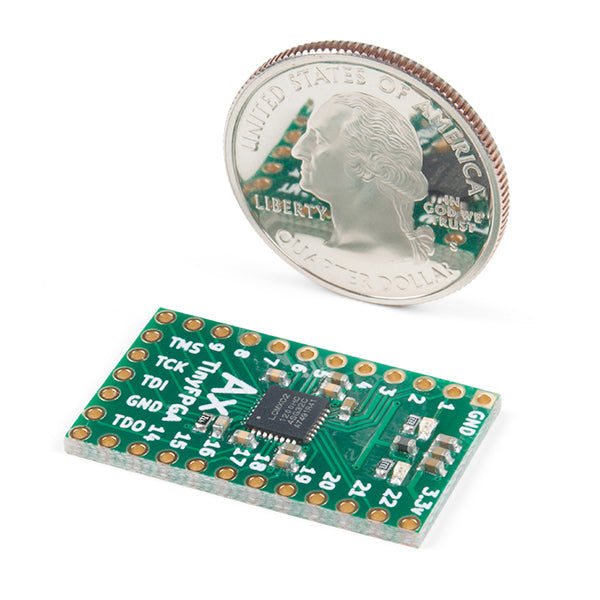

• Dimensiones: 3cm x 1.8cm
• FPGA XO2-1200
• Funcionamiento de bajo consumo a 3.3 voltios

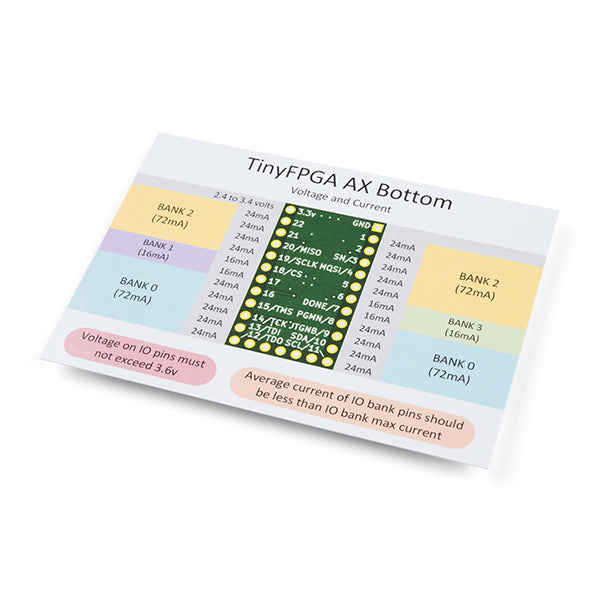

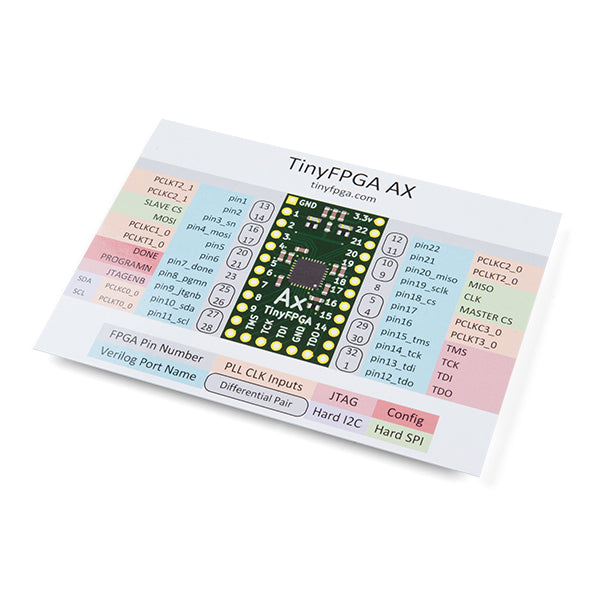

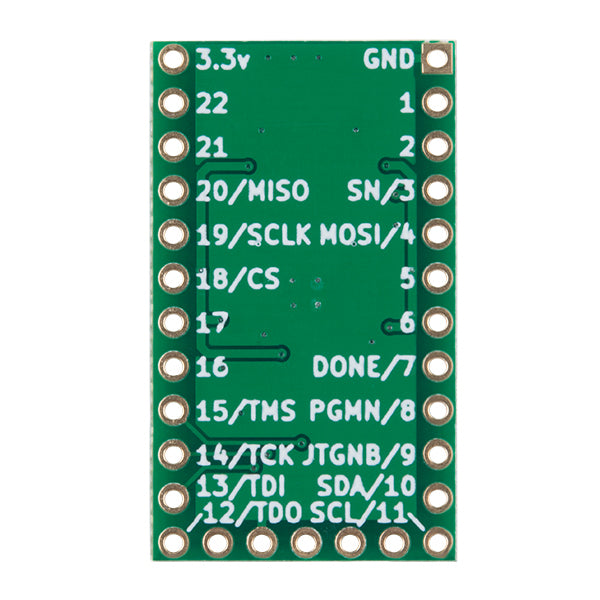

• 18 E/S de usuario (21 con JTAGEN)
• 1200 tablas de búsqueda de 4 entradas
• 10 kilobits de RAM distribuida
• 64 kilobits de RAM dedicada
• 64 kilobits de memoria flash de usuario
• 1 IP SPI
• 2 IP I2C
• 1 IP PLL
• Memoria flash de configuración integrada programable mediante JTAG

Documentos:

• TinyFPGA A Series User Guide
• Datasheet (MachXO2)
• TinyFPGA Programmer Application
• GitHub
