AD8232 - Single Lead Heart Rate Monitor [Generic] - (AD36427)

Descripción:

El AD8232 es un monitor de ritmo cardíaco en una tarjeta, es de bajo costo, rentable y se utiliza para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser trazado como un electrocardiograma o ECG y se emite como una lectura analógica. ECG pueden ser extremadamente ruidoso, el AD8232 es un simple monitor de ritmo cardíaco que actúa como un amplificador operacional para ayudar a obtener una clara señal de la PR y los intervalos QT fácilmente.

El AD8232 es un bloque de acondicionamiento de señales integrado para otras aplicaciones de medición de ECG y biopotenciales. Está diseñado para extraer, amplificar y filtrar las pequeñas señales de biopotenciales en presencia de condiciones de ruido, tales como los creados por el movimiento o colocación de los electrodos a distancia.

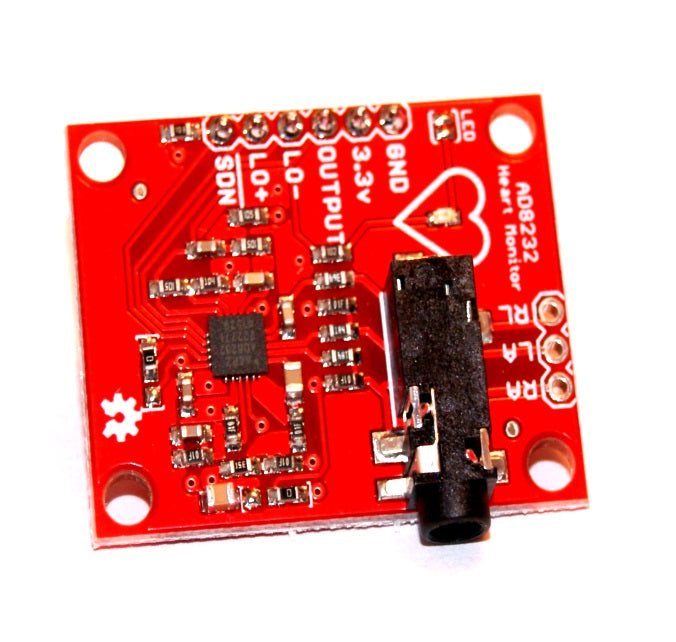

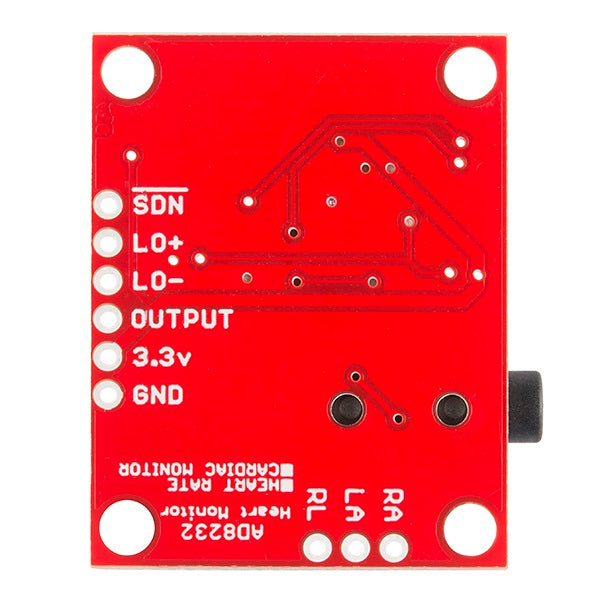

El monitor del ritmo del corazón AD8232 tiene nueve conexiones del IC donde se pueden soldar pines, alambres u otros conectores. SDN, LO+, LO-, SALIDA, 3.3V, GND proporcionan pines esenciales para el funcionamiento de este monitor con otra placa de desarrollo Arduino. También se proporciona en esta tarjeta se RA (brazo derecho), LA (brazo izquierdo), y los pines de RL (la pierna derecha) para colocar y utilizar sus propios sensores personalizados. Además, hay un indicador luminoso LED que pulsa al ritmo del latido del corazón. Sensores biomédicos y cables del sensor son requeridos a utilizar en el monitor de corazón y se puede encontrar en la sección de productos recomendados en la pagina del proveedor.

Nota: Este producto no es un dispositivo médico y no está destinado a ser utilizado como tal o como un accesorio para tal, ni diagnosticar o tratar cualquier condición.

Características:

- Operating Voltage - 3.3V

- Analog Output

- Leads-Off Detection

- Shutdown Pin

- LED Indicator

- 3.5mm Jack for Biomedical Pad Connection

Documentos:

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (AD8232)
• GitHub (Design Files & Example Code)
• Product Video
