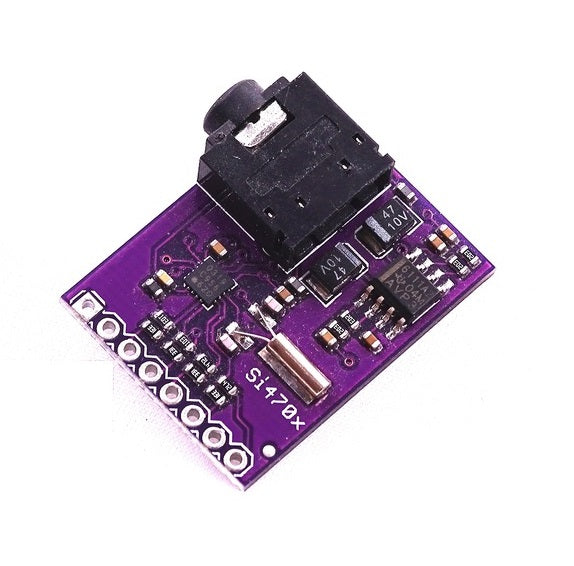

FM Tuner Evaluation Board - Si4703 [Generic] - (AD36079)

Descripción:

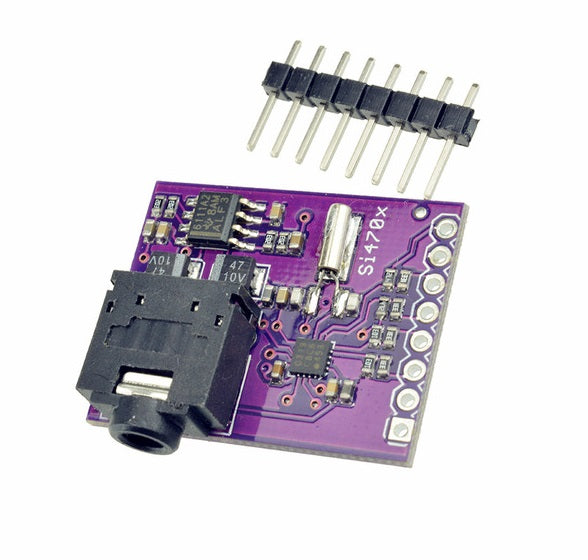

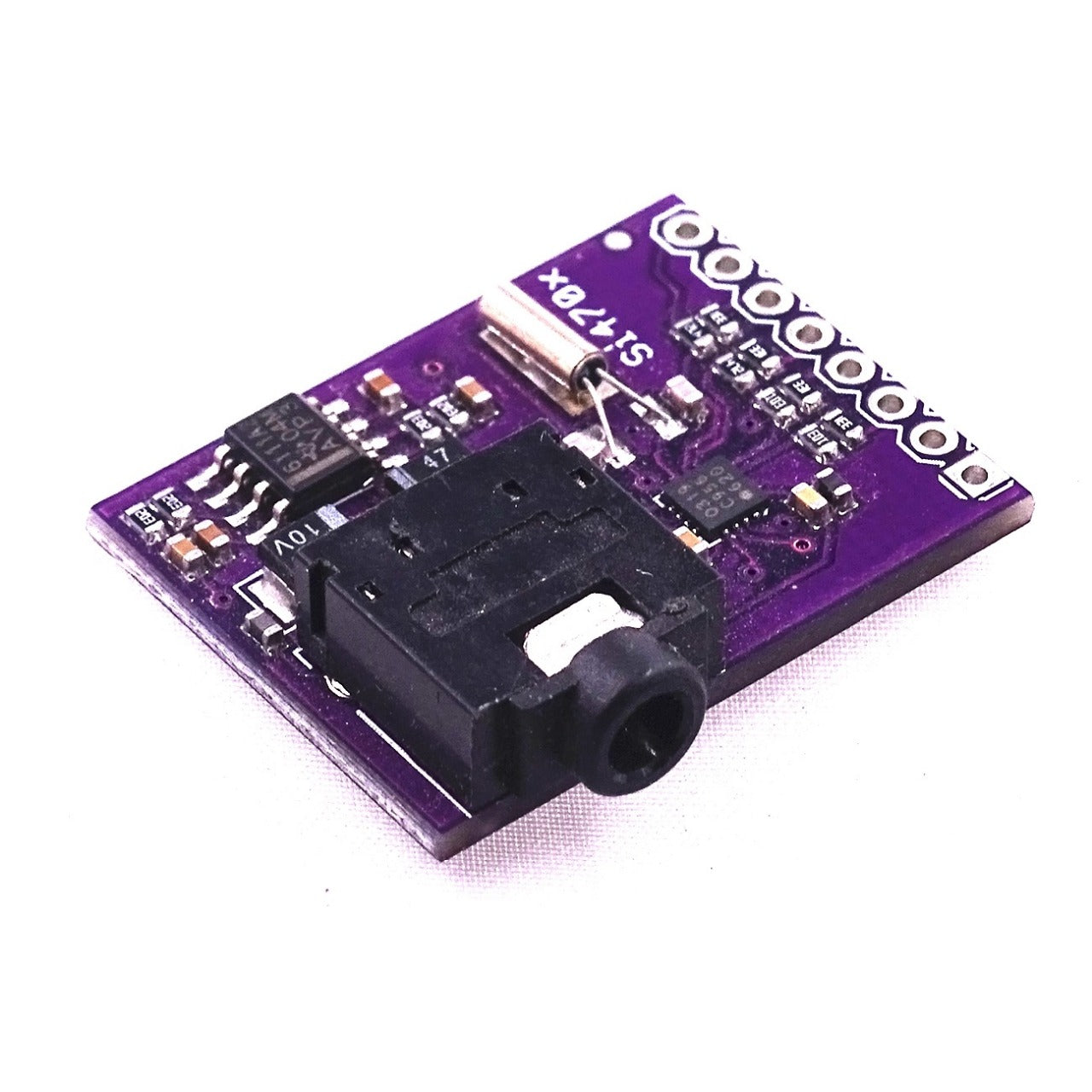

Esta es una placa de evaluación para el chip sintonizador FM Si4703 de Silicon Laboratories. Además de permitirle sintonizar emisoras de radio FM, el Si4703 también es capaz de detectar y procesar información del Servicio de Datos de Radio (RDS) y del Servicio de Datos de Radiodifusión (RBDS). El Si4703 incluso realiza un excelente trabajo de filtrado y detección de portadora. También permite mostrar al usuario datos como el ID de la emisora y el nombre de la canción.

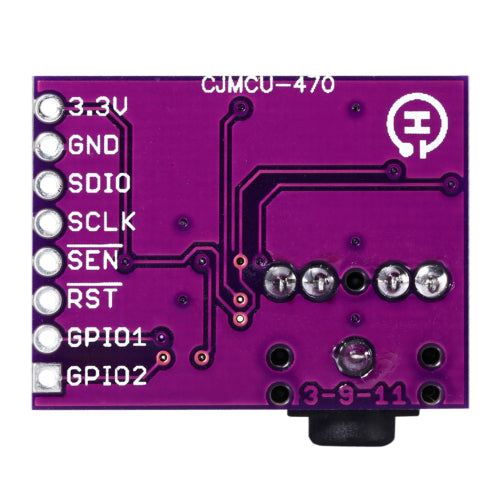

Con esta placa, podrá captar múltiples emisoras con la misma eficacia que con una radio FM estándar. La placa incluye todos los pines principales, lo que facilita la incorporación de este excelente chip a su próximo proyecto de radio. El bus de alimentación, los pines de 3,3 V y GND están disponibles para la comunicación. Esta conexión proporciona acceso a SDIO y SCLK para la comunicación I²C, mientras que RST permite un reinicio sencillo. El pin SEN permite al usuario cambiar el modo de funcionamiento del circuito integrado. Los dos últimos pines que se han desconectado son GPIO1 y GPIO2, que pueden usarse como pines generales de entrada/salida, pero también para funciones como la compatibilidad con RDS, la búsqueda o la sintonización.

Ten en cuenta que, al conectar los auriculares al conector de audio de 3,5 mm, el cable de los auriculares funciona como antena. Por lo tanto, esta placa no requiere una antena externa si se usan auriculares o un cable de audio de 3,5 mm de más de 90 cm.

Nota: esta es una placa genérica, pero puede utilizar el siguiente enlace como referencia

Enlace de referencia
