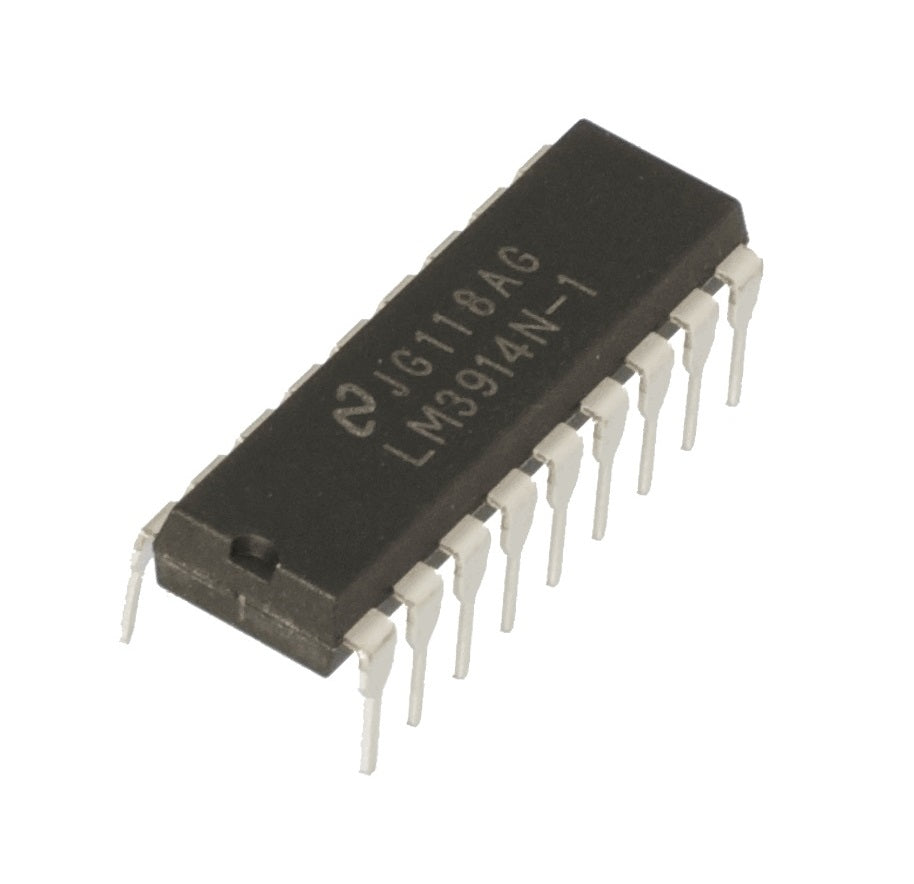

LM3914 Dot/Bar Display Driver - (AD3582)

Descripción:

El LM3914N es un circuito integrado monolítico que detecta los niveles de voltaje analógico y controla 10 LED's. Un simple pin cambia la configuración de display de punto a display de barra. La corriente que controla los LED's es regulada y programable, eliminando la necesidad de resistores. Esta característica es la que permite el funcionamiento de todo el sistema con menos de 3V.

Este circuito contiene su propia referencia ajustable y un divisor de voltaje de 10 pasos muy precisos. La baja polarización de corriente a tierra en la entrada del buffer de entrada acepta señales conectadas directo a tierra, o voltajes negativos y oscilantes, no necesita protección contra entradas de 35V positivas o negativas. El buffer controla 10 comparadores individuales referenciados con la precisión del divisor.

Características:

- Unidades LED, LCD's, fluorescentes de vacío

- Modo seleccionable externamente por el usuario para display de punto ó display de barra.

- Expandible a displays de 100 pasos

- Referencia de voltaje interno desde 1.2V hasta 12V

- Opera con una sola fuente mínimo de 3V

- Opera con entradas puestas a tierra

- Corriente de salida programable de 2mA a 30mA
