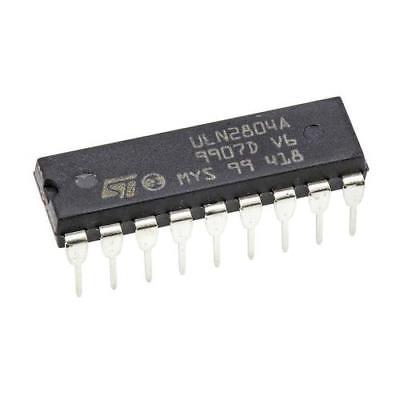

ULN2804A Octal Darlington Array - (AD35393)

Descripción:

Los ULN2801A-ULN2805A contienen ocho transistores Darlington con emisores comunes y diodos de supresión integrados para cargas inductivas. Cada Darlington tiene una corriente de carga pico nominal de 600 mA (500 mA continuos) y soporta al menos 50 V en estado apagado. Las salidas pueden conectarse en paralelo para una mayor capacidad de corriente. Hay cinco versiones disponibles para simplificar la conexión con familias lógicas estándar: el ULN2801A está diseñado para aplicaciones de propósito general con una resistencia limitadora de corriente; el ULN2802A tiene una resistencia de entrada de 10,5 kΩ y un zener para PMOS de 14-25 V; el ULN2803A tiene una resistencia de entrada de 2,7 kΩ para TTL y CMOS de 5 V; El ULN2804A tiene una resistencia de entrada de 10,5 kΩ para CMOS de 6-15 V, y el ULN2805A está diseñado para absorber un mínimo de 350 mA para TTL estándar y Schottky, donde se requiere una mayor corriente de salida. Todos los modelos se suministran en un DIP de plástico de 18 terminales con un cable de cobre y cuentan con una práctica distribución de pines de entrada y salida para simplificar el diseño de la placa.

Hoja de datos
