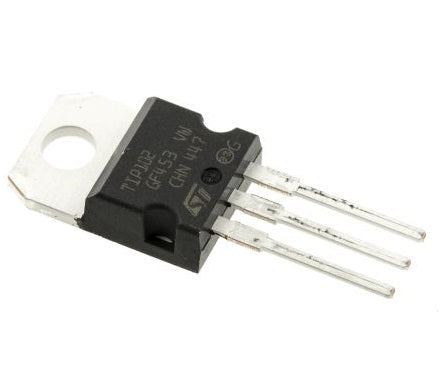

TIP102 NPN Darlington 100V @ 8A Power Transistor - (AD34926)

Descripción:

Los TIP100, TIP101 y TIP102 son transistores de silicona de potencia NPN de base epitaxial en configuración monolítica de Darlington, montada en paquete de plástico TO-220, estan destinados para uso en aplicaciones lineales y de conmutación de potencia. Los tipos de PNP complementarios son TIP105, TIP106 y TIP107 respectivamente.

Características:

- High DC Current Gain

    − hFE = 2500 (Typ) @ IC = 4.0 Adc

- Collector−Emitter Sustaining Voltage

     - @ 30 mAdc

    - VCEO(sus) = 60 Vdc (Min)

    - TIP102, TIP107

- Low Collector−Emitter Saturation Voltage

    - VCE(sat) = 2.0 Vdc (Max) @ IC = 3.0 Adc / = 2.5 Vdc (Max) @ IC = 8.0 Adc

- Monolithic Construction with Built−in Base−Emitter Shunt Resistors

- Pb−Free Packages are Available

Hoja de datos
