RFID Reader Breakout SparkFun [SEN-13030] - (AD33737)
RFID Reader Breakout SparkFun [SEN-13030] - (AD33737)
No se pudo cargar la disponibilidad de retiro
Descripción:
Esta es una placa de expansión sencilla para nuestros lectores RFID. La placa de expansión para lector RFID SparkFun convierte los pines de 2 mm en conectores de 0,1" compatibles con la placa de pruebas. Gracias a esta función, puede soldar el lector directamente a la placa de expansión para el ID-3LA, el ID-12LA y el ID-20LA o usar los conectores de 2 mm.

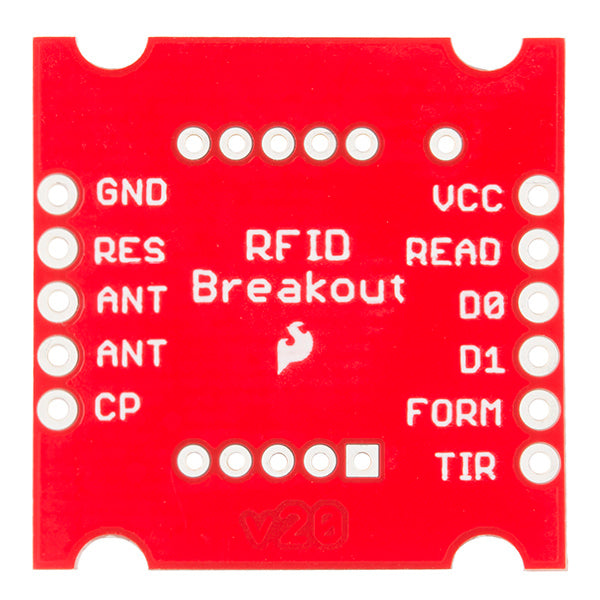

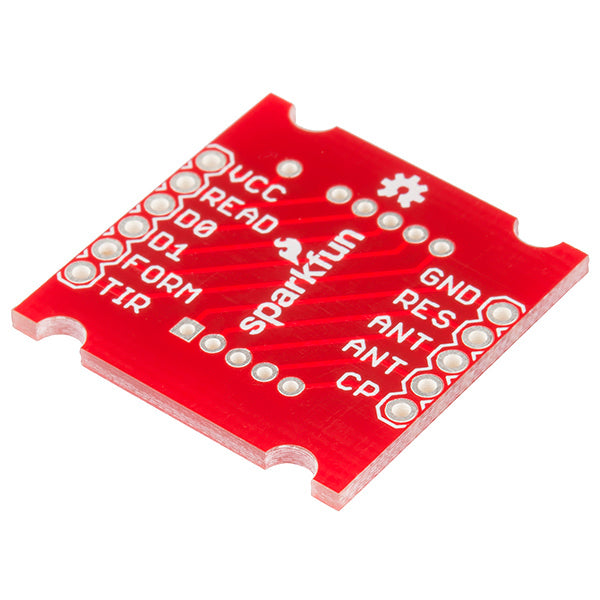

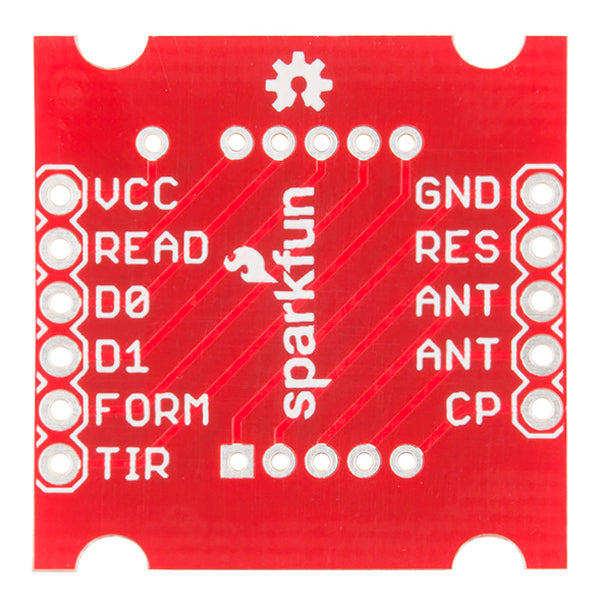

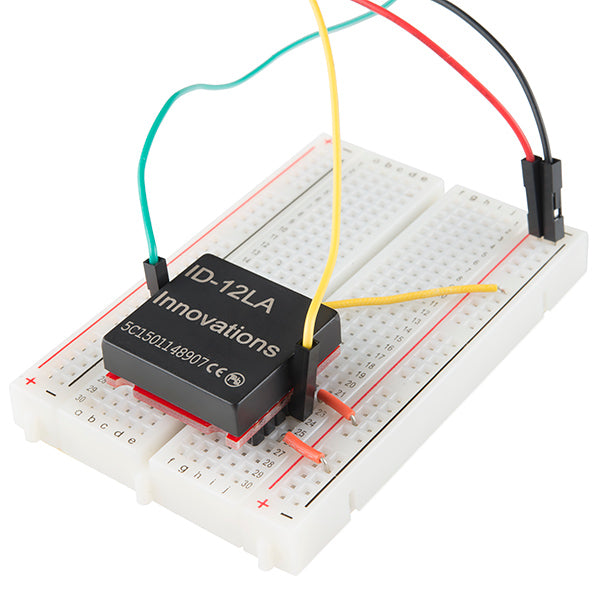

Los bordes de esta placa encajan a ras de la parte inferior del ID-12LA. La placa también es compatible con el ID-20LA, pero es más pequeña que los bordes. Como se mencionó anteriormente, cada pin del lector RFID está conectado, incluyendo: VCC, READ, D0, D1, FORM, TIR, CP, ambos ANT, RES y GND. ¡Incluso hemos añadido cuatro orificios de montaje a la placa para facilitar su proyecto!
Nota: Si le preocupa soldar esta placa directamente al lector RFID, puede usar conectores de 2 mm. Esto se debe a que el RFID es sensible al calor y debe manipularse con cuidado, o si desea cambiar los lectores a medida que... por favor.
Documentos:
- Schematic
- Eagle Files
- Using the RFID Reader Breakout
- GitHub (Design Files)
- Product Video
