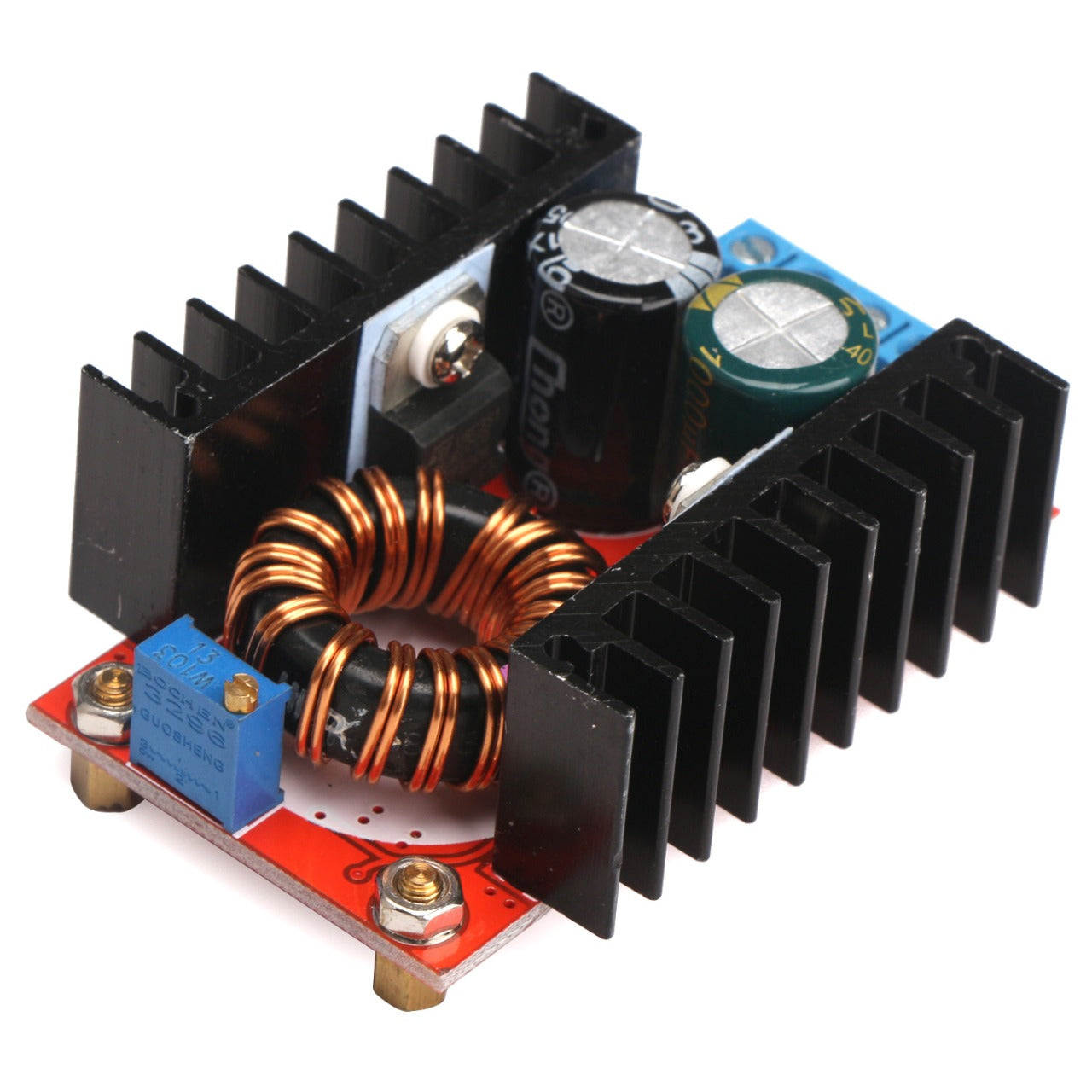

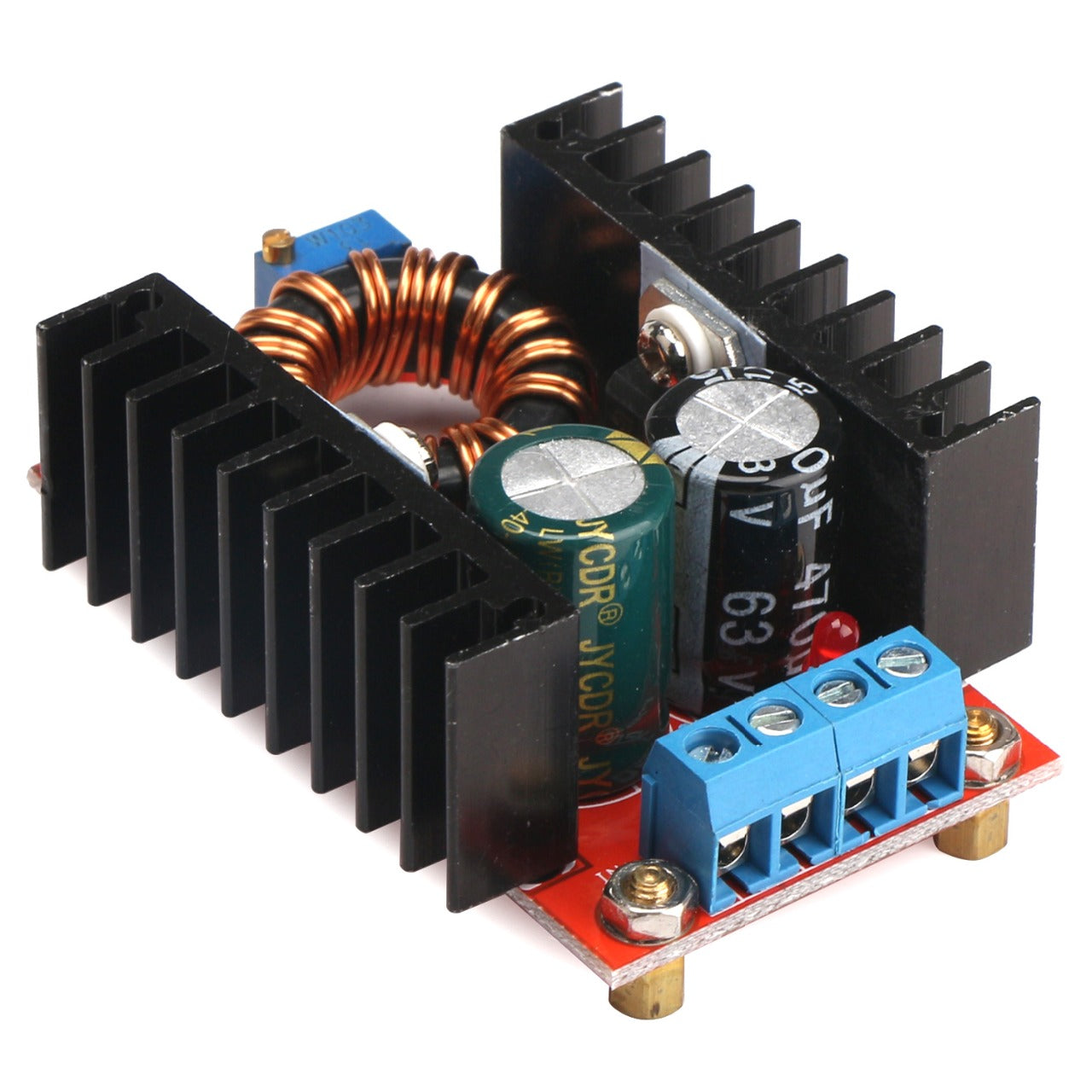

OSKJ 120W Power Supply Boost Converter DC-DC 10-32V To 35-60V - (AD32813)

Descripción:

Este módulo convertidor elevador CC-CC de 120 W, de 10-32 V a 35-60 V, permite aumentar el voltaje de entrada desde tan solo 10 V y ajustar la salida a 35-60V. El voltaje de salida será mayor que el de entrada.

El diseño del convertidor elevador se basa en el popular chip controlador PWM en modo corriente UC3844 de Texas Instruments.

Aplicaciones

- Alimenta un portátil con una batería de coche de 12 V CC. (Las computadoras portátiles suelen requerir 17 V – 18 V CC).

- Funcionamiento del equipo de comunicación con una sola batería de plomo-ácido de 12 V, clasificada para funcionar entre 24 V y 35 V.

- Funcionamiento de motores de CC de mayor voltaje (24 V – 35 V) utilizados en robots con baterías de 12 V.

Especificaciones técnicas

- Voltaje de entrada: 10 V – 32 V CC

- Voltaje de salida: 35 V – 60 V CC (ajustable)

- Corriente de salida: 5 A MÁX.

- Corriente de entrada: 16 A (MÁX.) (Más de 10 A requiere refrigeración).

- Ondulación de salida: 2 % MÁX.

- Temperatura de trabajo: Industrial: 40 °C a +85 °C (Temperatura ambiente: superior a 40 °C: reducir la potencia de la carga o mejorar la refrigeración).

- Temperatura a plena carga: 45 °C.

- Corriente sin carga: 25 mA típico.

- Regulación de voltaje: ± 0,5 %.

- Regulación de carga: ± 0,5 %.

- Velocidad de respuesta dinámica: 200 µS 5 %.

- Protección contra cortocircuitos: Ninguna (Instale fusibles y circuitos de protección en el puerto de entrada).

- Protección contra polaridad inversa de entrada: Ninguna (Instale un diodo en serie en el puerto de entrada).

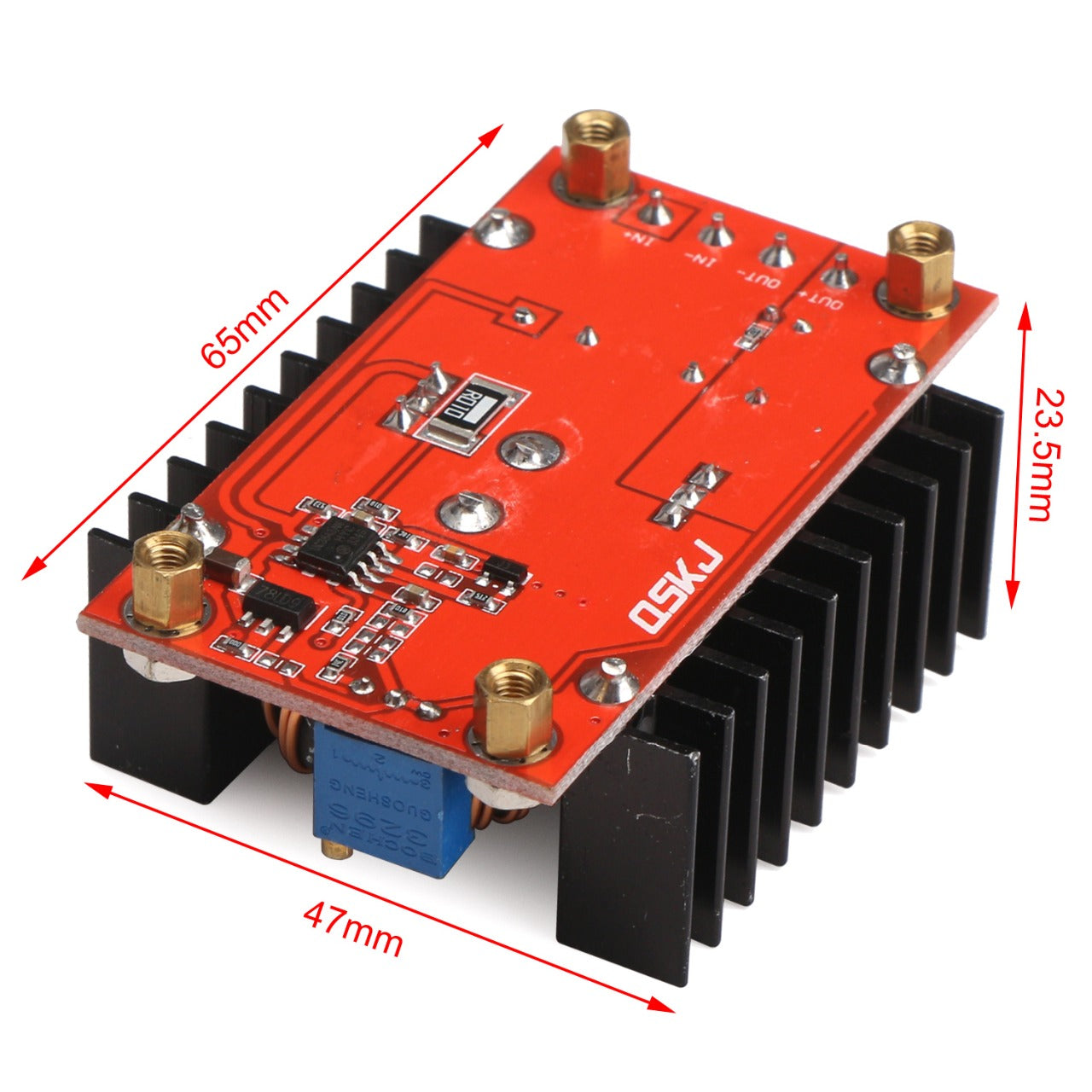

- Dimensiones: 6,6 cm (largo), 4,7 cm (ancho), 2,8 cm (alto).

- Peso: 66 g (2.30 oz)

Advertencias

- ¡NO limite la corriente, no sobrecargue!

- Los valores nominales máximos NUNCA deben ser continuos desde la carga; de lo contrario, el módulo se dañará.

- Asegúrese de instalar la protección correcta del circuito, como fusibles, en la entrada del módulo para evitar sobrecargas y la posibilidad de incendio.

- Aumente la disipación de calor por encima de 50 W.

- El incumplimiento de estas precauciones y el uso incorrecto de este módulo pueden provocar daños, incendios o lesiones personales.
