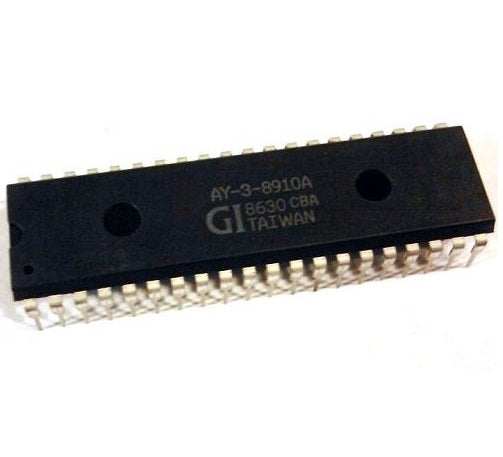

AY-3-8910A Programmable Sound Generator - (AD32747)

Descripción:

El Generador de Sonido Programable (PSG) AY-3-8910/8912/8913 es un circuito LSI que puede producir una amplia variedad de sonidos complejos bajo control de software. El AY-3-8910/8912/8913 se fabrica mediante el Proceso de Implante de Iones de Canal N de General Instrument. Su funcionamiento requiere una fuente de alimentación de +5 V, un reloj compatible con TTL y un controlador de microprocesador como el CP1610 de 16 bits de General Instrument o una de las microcomputadoras de 8 bits de la serie PIC1650.

El PSG se integra fácilmente con cualquier sistema orientado a bus. Su flexibilidad lo hace útil en aplicaciones como síntesis musical, generación de efectos de sonido, alarmas audibles, señalización de tonos y módems FSK. Las salidas de sonido analógicas pueden proporcionar 4 bits de conversión logarítmica de digital a analógico, lo que mejora considerablemente el rango dinámico de los sonidos producidos.

Hoja de datos
