uJPM NE555 Adjustable Frequency Pulse Generator Breakout Board - (AD32670)

Descripción:

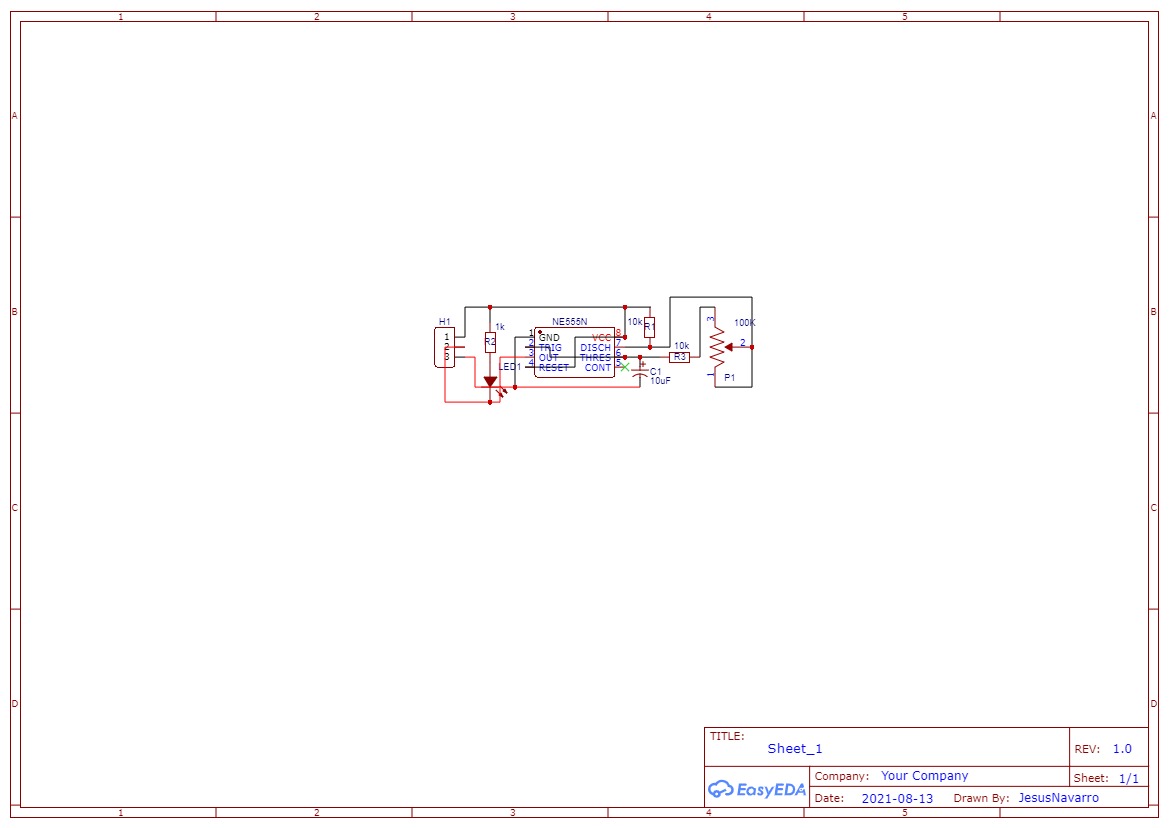

Esta es una placa con un circuito integrado NE555, salida única, salida con ciclo de trabajo de onda cuadrada alrededor de un 50%. Resistencia integrada ajustable. El potenciómetro de ajuste sirve para que la frecuencia de salida pueda ser controlada. Tiene un indicador de potencia integrado. Voltaje de trabajo es de 5 a 12VDC. El tamaño de la placa es de 20mm x 50mm.

Tomar en cuenta que en la posición del capacitor C1 en la placa viene un header de 2 pines, para que usted pueda intercambiar el capacitor según su necesidad. El producto viene con un capacitor de 10uF electrolítico, con este valor la frecuencia oscila entre 0.6Hz a 4.65Hz; según las pruebas que logramos hacer trabaja sin problemas con capacitancias de hasta de 0.1uF, aquí la frecuencia varía de 65Hz a 500Hz. Con un capacitor de 1nF de poliéster la frecuencia oscila de 5.9KHz a 40KHz, pero funciona de una manera más estable con capacitores polarizados. Entre menor sea la capacitancia mayor será el rango de frecuencia.
