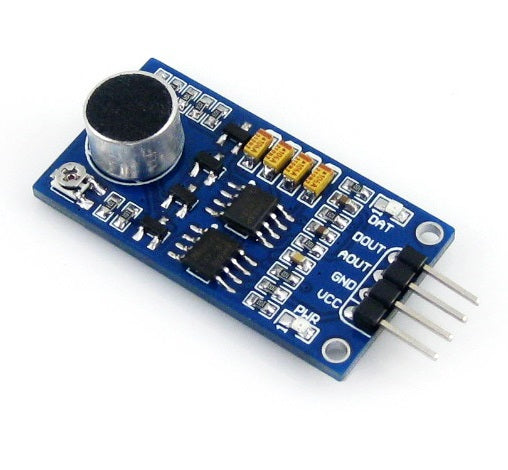

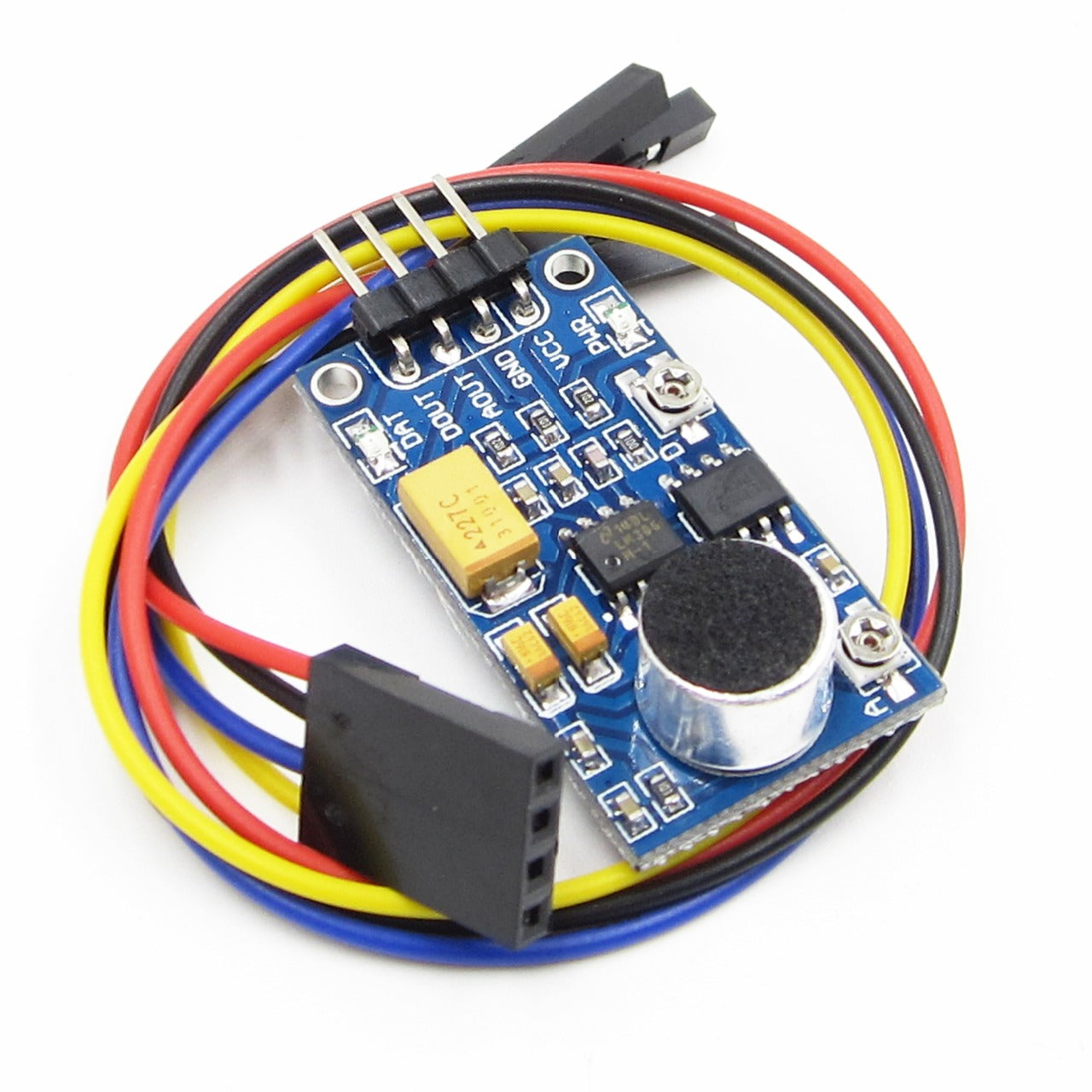

LM386 Sound Detection Voice Sensor - (AD30944)

Descripción:

El LM386 es un amplificador de potencia de audio con características como bajo consumo, ganancia de voltaje ajustable, amplio rango de voltaje, menor requerimiento de componentes periféricos y mínima distorsión armónica total. El LM386 se puede aplicar a productos de consumo con bajo requerimiento de voltaje. Para minimizar el número de componentes periféricos utilizados, la ganancia de voltaje debe establecerse en 20. Al conectar una resistencia y un condensador externamente entre los pines 1 y 8, se puede configurar la ganancia de voltaje a cualquier valor dentro del rango de 0 a 200.

Especificaciones:

- Sensibilidad del micrófono: 52 dB

- Rango de frecuencia: 50 Hz ~ 20 kHz

- Alimentación: 3,3 V ~ 5,3 V

- Tamaño de los orificios de montaje: 2,0 mm

Aplicaciones:

- Detección de sonido ambiental

- Detección del nivel de sonido

Cómo usar con un MCU:

- VCC: 3,3 V ~ 5,3 V

- GND: Tierra de la fuente de alimentación

- AOUT: MCU.IO (salida analógica)

- DOUT: MCU.IO (salida digital)

Enlace de referencia

Hoja de datos
