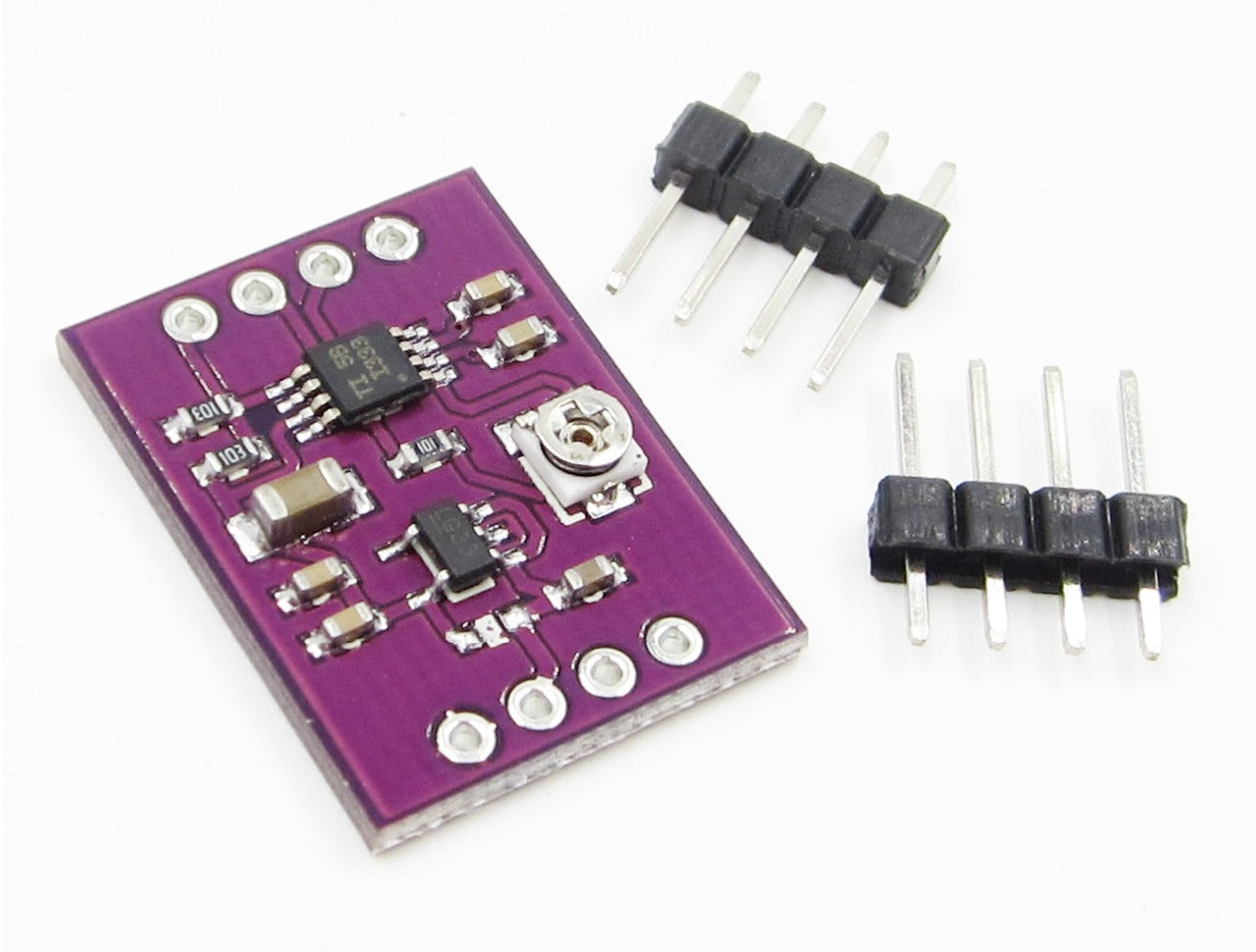

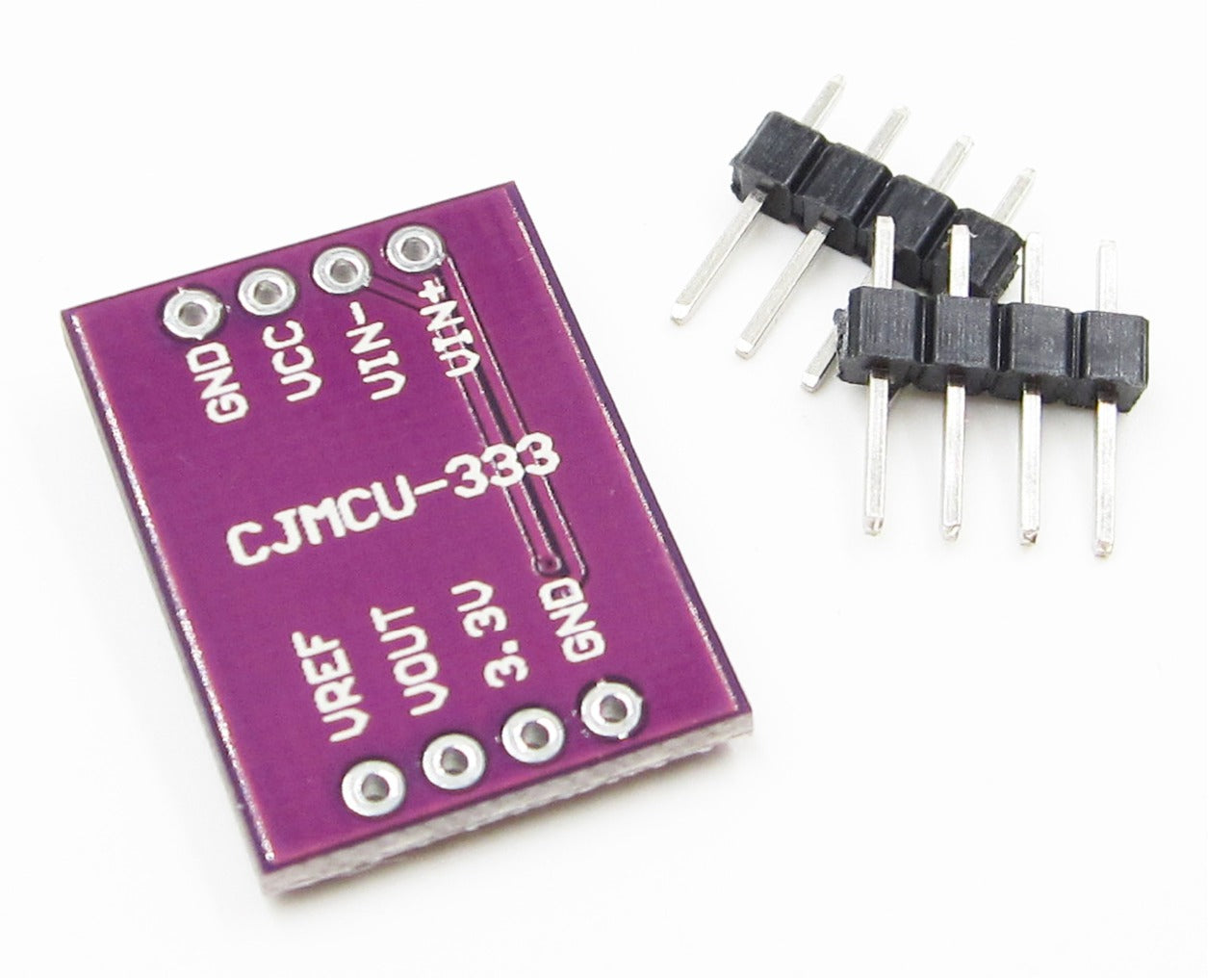

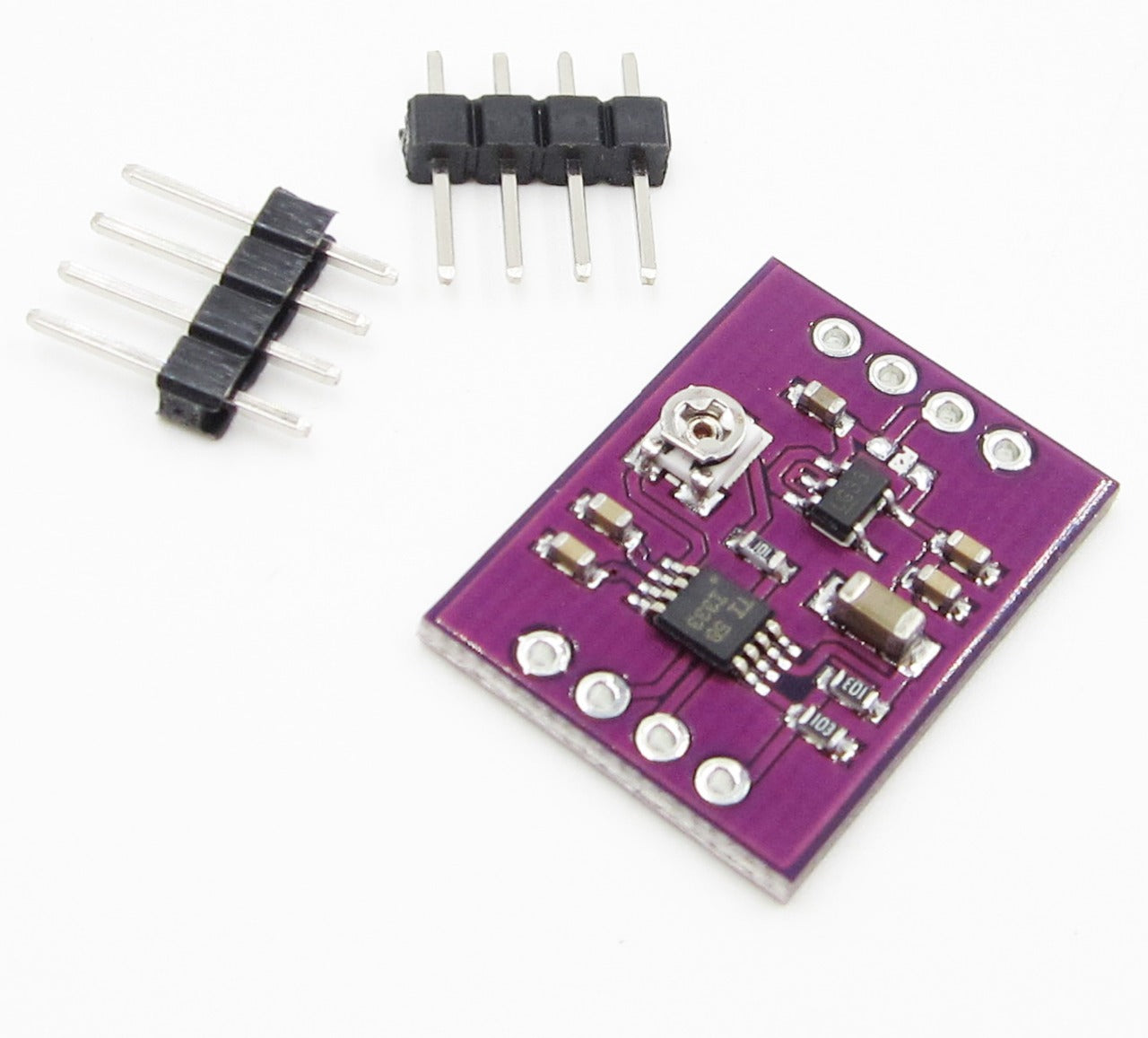

WCMCU-333 INA333 Low Power Precision Instrumentation Amplifier - (AD30574)

Descripción:

El INA333 es un amplificador de instrumentación de precisión y bajo consumo que ofrece una excelente precisión. Su versátil diseño de 3 amplificadores operacionales, su reducido tamaño y su bajo consumo lo hacen ideal para una amplia gama de aplicaciones portátiles. Una sola resistencia externa ajusta la ganancia de 1 a 1000. El INA333 está diseñado para utilizar la ecuación de ganancia estándar de la industria: G = 1 + (100 kΩ/RG). El INA333 proporciona una tensión de compensación muy baja (25 μV a 25 °C, G ≥ 100), una excelente deriva de tensión de compensación (0,2 μV/°C, G ≥ 100) y un alto rechazo al modo común (100 dB a 25 °C, G ≥ 10). Funciona con fuentes de alimentación de tan solo 1,8 V (±0,9 V) y una corriente de reposo de tan solo 50 μA, ideal para sistemas alimentados por batería. Mediante técnicas de autocalibración para garantizar una excelente precisión en el amplio rango de temperatura industrial, el INA333 también ofrece una densidad de ruido excepcionalmente baja (55 nV/√Hz) que se extiende hasta CC. El INA333 está especificado en el rango de temperatura TA de –55 °C a +210 °C.

Características:

- Bajo voltaje de offset: 25 µV (máximo), G ≥ 100

- Baja deriva: 0,1 µV/°C, G ≥ 100

- Bajo ruido: 50 nV/√Hz, G ≥ 100

- Alto CMRR: 100 dB (mínimo), G ≥ 10

- Baja corriente de polarización de entrada: 200 pA (máximo)

- Rango de alimentación: 1,8 V a 5,5 V

- Voltaje de entrada: (V–) +0,1 V a (V+) –0,1 V

- Rango de salida: (V–) +0,05 V a (V+) –0,05 V

- Baja corriente de reposo: 50 µA

- Temperatura de funcionamiento: –40 °C a +125 °C

- Filtrado RFI Entradas

- Paquetes VSSOP de 8 pines y WSON de 8 pines
