SparkFun MicroView - OLED Arduino Module [DEV-12923] - (AD29257)

Descripción:

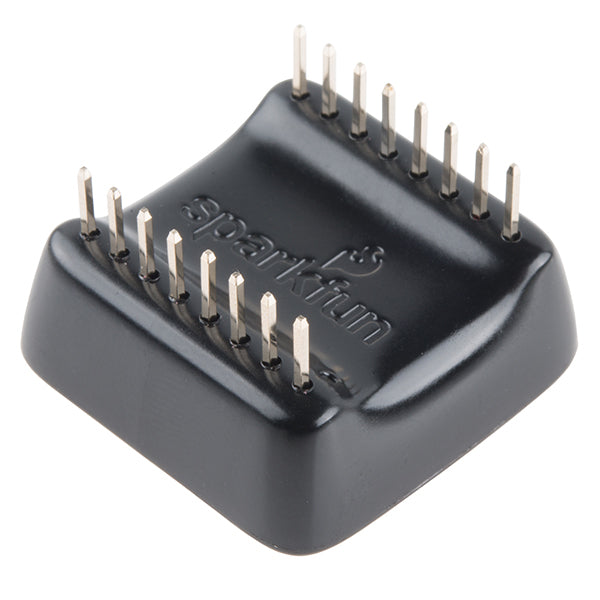

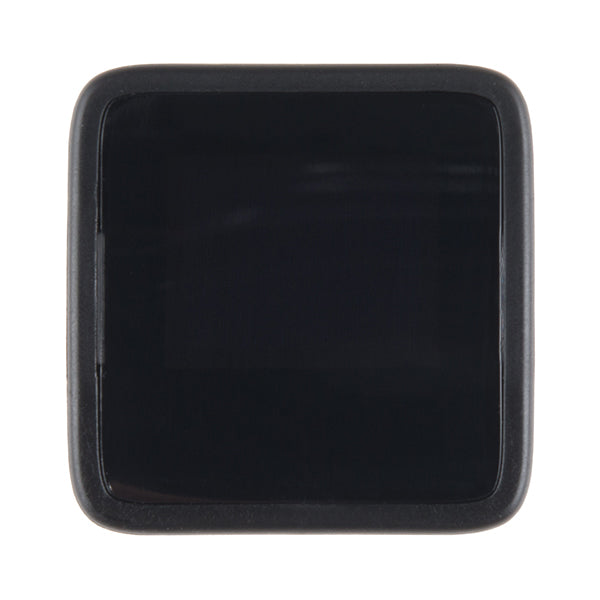

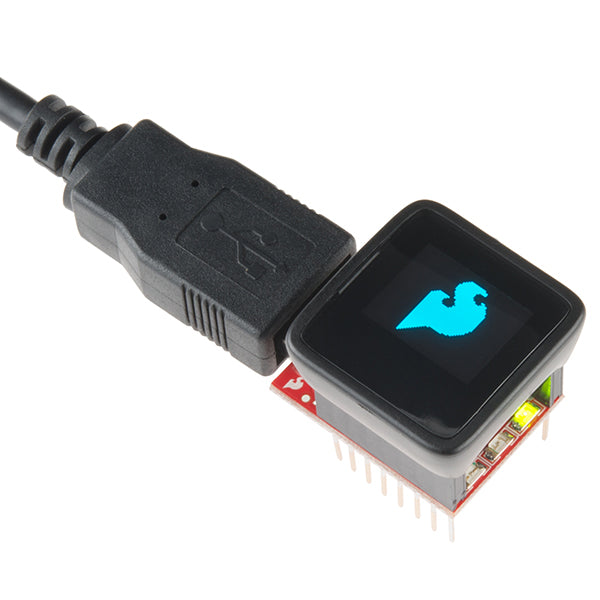

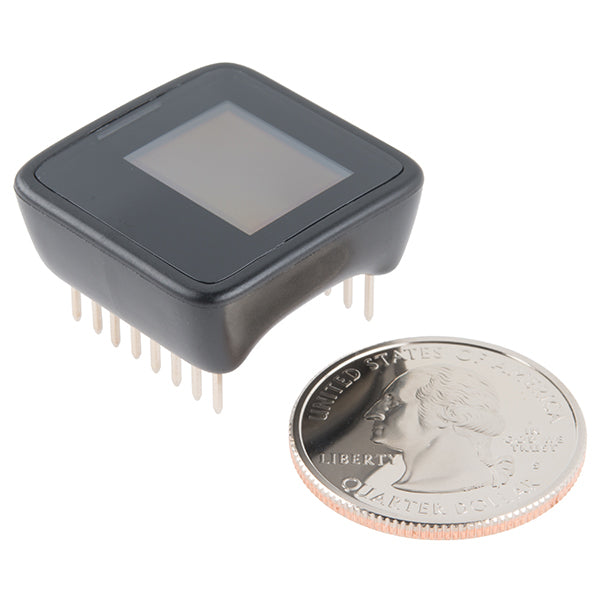

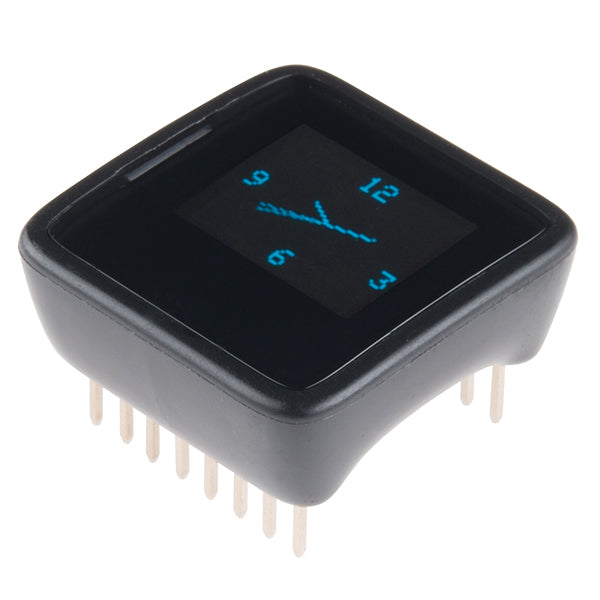

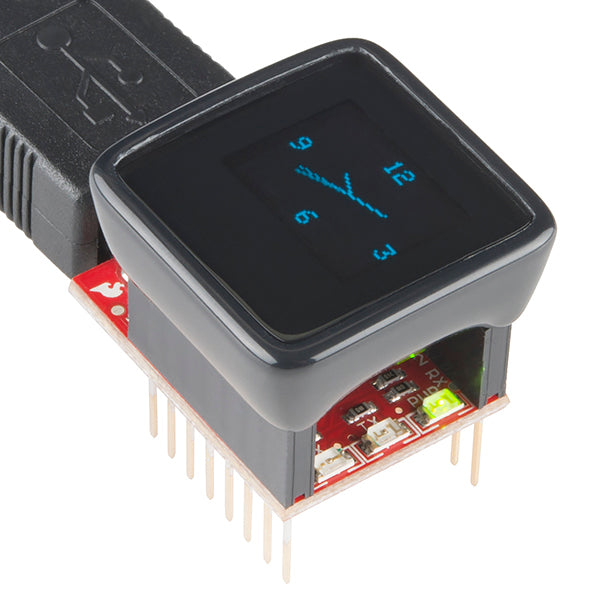

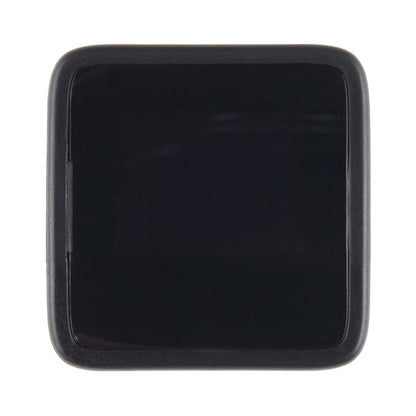

MicroView es el primer módulo del tamaño de un chip compatible con Arduino que te permite ver lo que tu Arduino está pensando mediante una pantalla OLED integrada. Con la pantalla OLED de 64x48 píxeles integrada, puedes usar MicroView para mostrar datos de sensores, correos electrónicos, estado de pines y más. Además, se integra perfectamente en una placa de pruebas para facilitar la creación de prototipos. MicroView también cuenta con una completa biblioteca Arduino para facilitar la programación del módulo.

En el corazón de MicroView se encuentran el ATmega328P de ATMEL, LDO de 5 V y 3,3 V y una pantalla OLED de 64x48 píxeles, junto con otros componentes pasivos que permiten que MicroView funcione sin componentes externos, salvo una fuente de alimentación. Además, MicroView es 100 % compatible con Arduino Uno (versión ATmega328P), lo que significa que el código que se ejecuta en un Arduino Uno también podrá ejecutarse en MicroView si los pines de E/S utilizados en el código están expuestos externamente en MicroView.

Nota: El programador MicroView se vende por separado. Consulta los productos recomendados a continuación. Además, a diferencia de la campaña de Kickstarter, este no incluye la placa de pruebas ni el cable USB. Solo incluye el módulo.

Características:

• Pantalla OLED de 64 x 48 píxeles
• ATmega328P
• Voltaje de funcionamiento de 5 V
• Rango VIN: 3,3 V - 16 V
• 12 pines de E/S digitales (3 PWM)
• 6 entradas analógicas
• Paquete DIP compatible con la placa de pruebas
• Memoria flash de 32 KB
• Compatible con Arduino IDE 1.0+

Documentos:

• Schematic
• Eagle Files
• MicroView Hookup Guide
• MicroView Bootloader Installation
• GitHub (Design Files & Example Code)
• GitHub (Library)
• Product Video
