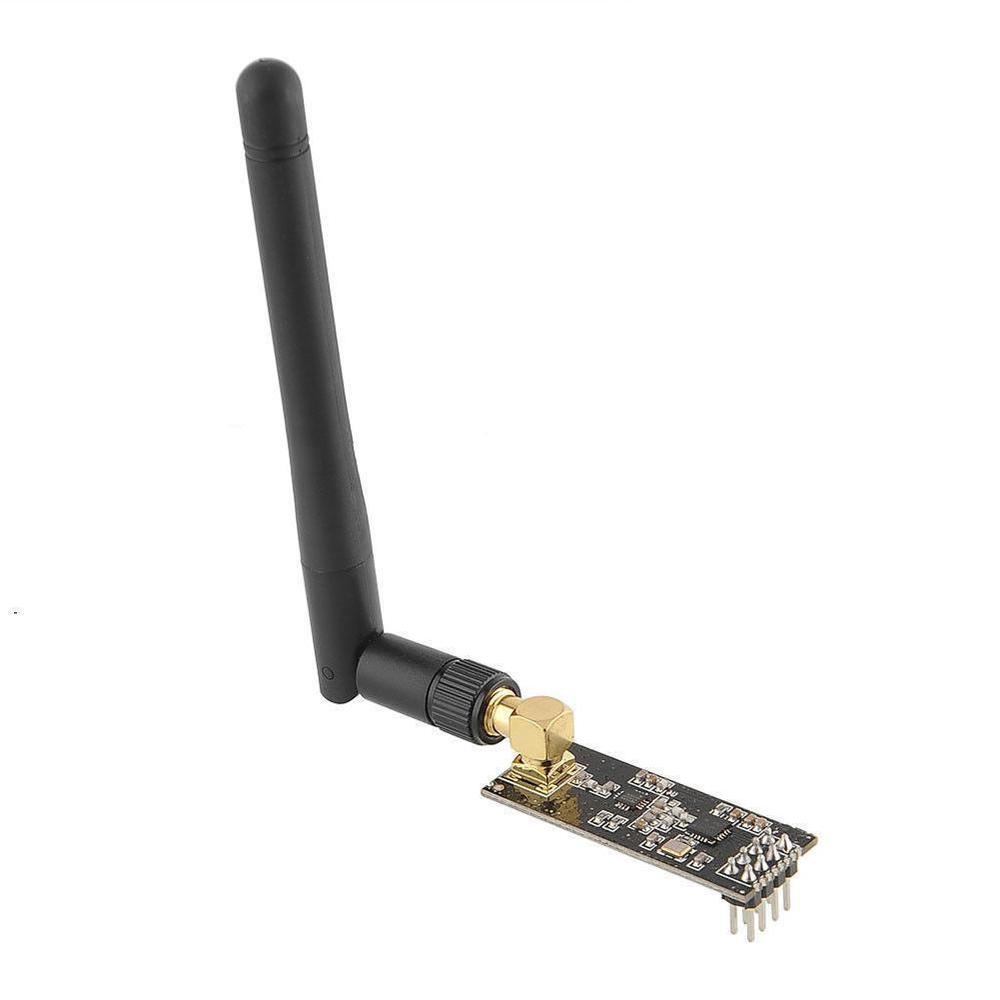

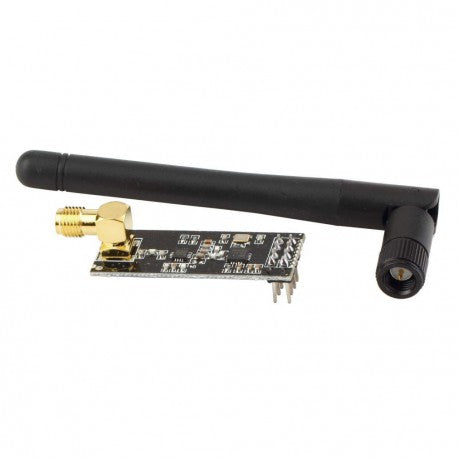

nRF24L01+ PA LNA SMA Antenna 2.4GHz 1100m Wireless Transceiver Module - (AD26206)

Descripción:

El módulo inalámbrico NRF24L01P + PA + LNA opera en la banda ISM de 2.4G (licencia gratuita). Permite aplicaciones punto a punto y también puede integrarse en redes en estrella. El chip de transmisión de datos NRF24L01+, de diseño profesional, incorpora chips de potencia PA y LNA, un conmutador de RF y un filtro paso banda, lo que amplía considerablemente la distancia de comunicación efectiva. Su tamaño compacto (45,54 mm x 16,46 mm) facilita su integración en dispositivos con espacio limitado. Los clientes pueden usar el puerto SPI de Arduino o cualquier otro MCU para controlar el módulo inalámbrico NRF24L01P + PA + LNA, lo que completa el diseño de sistemas de transmisión de datos inalámbricos de larga distancia.

Características:

- Utiliza la banda ISM abierta global de 2.4G (licencia gratuita).

- La potencia de transmisión es superior a +20 dBm.

- Admite recepción de datos de seis canales.

- Velocidad de 2 Mbit/s que permite VoIP de alta calidad.

- Bajo voltaje de operación: 2,7 a 3,6 V.

- Puntos multifrecuencia: 125 puntos de frecuencia que satisfacen las necesidades de comunicaciones multipunto y salto de frecuencia.

- Bajo costo: Integra componentes de procesamiento de señal de alta velocidad asociados con el protocolo RF, como el reenvío automático de paquetes perdidos y la generación de una señal de reconocimiento.

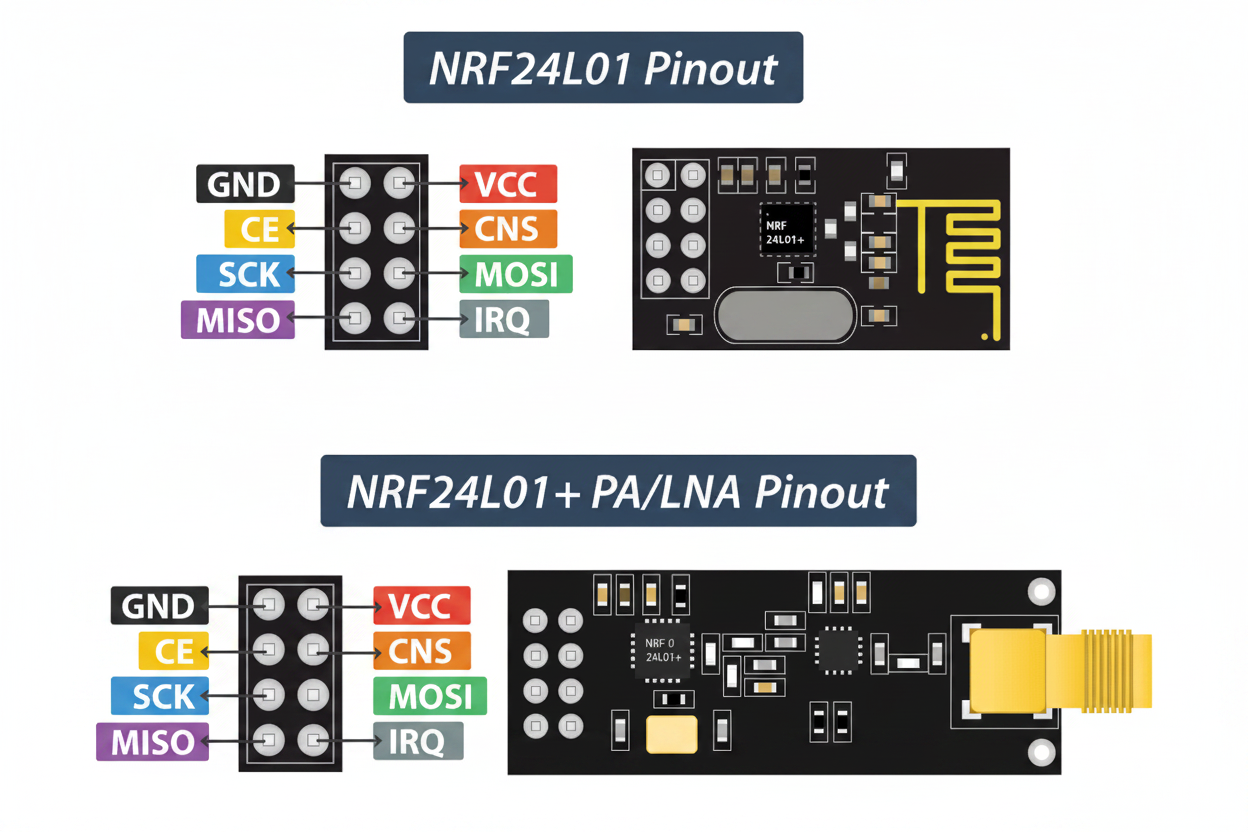

- La interfaz SPI facilita la comunicación con el puerto de E/S del MCU.

- Facilita el desarrollo para los clientes, sin necesidad de desarrollar componentes RF.

- La programación de software es totalmente compatible con los módulos NRF24L01.

- Tamaño: 37,4 mm x 16,6 mm

Aplicaciones: Control remoto, telemetría, lectura inalámbrica de contadores, sistemas de control de acceso, localizadores residenciales, sistemas industriales de adquisición de datos, etiquetas inalámbricas, identificación, tarjetas inteligentes RF sin contacto, terminales de datos inalámbricos pequeños, sistemas de seguridad contra incendios, sistemas de control remoto inalámbrico, adquisición de bioseñales, comunicaciones de datos inalámbricas 232 y 422/485.

Especificaciones:

- Frecuencia de funcionamiento: 2400 MHz ~ 2524 MHz

- Modulación: GMSK

- Potencia de transmisión: más de +20 dBm, 50 Ω

- Sensibilidad del receptor: -95 dBm

- Voltaje de funcionamiento: 2,7 V ~ 3,6 V

- Corriente máxima de emisión: 115 mA

- Corriente máxima de recepción: 45 mA

- Temperatura de funcionamiento: -45 °C a +85 °C

- Temperatura de almacenamiento: -45 °C a +125 °C

- Ganancia del amplificador de potencia (PA): 20 dB

- Ganancia del amplificador de baja potencia (LNA): 10 dB
