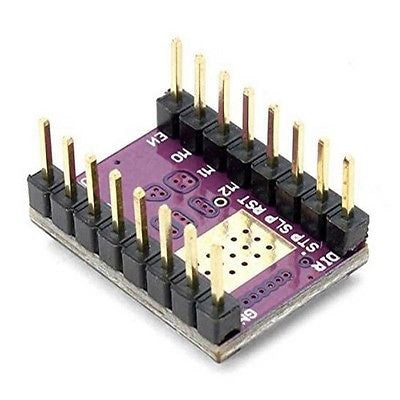

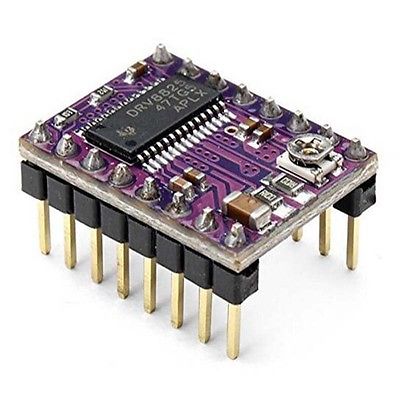

DRV8825 Motor Driver 3D printer RAMPS 1.4 - (AD25194)

Descripción:

Este producto es una placa base o placa de expansión para el controlador de motor paso a paso DRV8825 de TI; por lo tanto, recomendamos leer atentamente la hoja de datos del DRV8825 antes de usar este producto. Este controlador de motor paso a paso le permite controlar un motor paso a paso bipolar con una corriente de salida de hasta 2.2A por bobina.

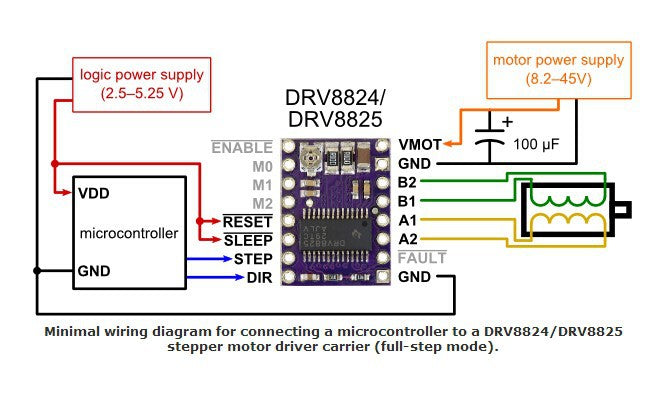

Introducción

1. El método de cálculo de la corriente del controlador es i = vref x 2. El potenciómetro tiene tres pines, el voltaje Vref se prueba con un multímetro para la dirección del pin 8825, la corriente se puede ajustar con el potenciómetro. Aumentará en el sentido de las agujas del reloj, en sentido opuesto, se reducirá en el sentido contrario a las agujas del reloj.
2. El 8825 normal tiene un valor predeterminado de Vref de aproximadamente 1.6V y una corriente de 3.2A. Por lo tanto, se quemará y romperá fácilmente si no se ajusta la corriente antes de su uso.
3. El 8825 tiene un valor predeterminado de Vref de aproximadamente 0.65V y una corriente de 1.3A (máx. 2.5A), después de un diseño de optimización, para que su uso sea más seguro.

Características

• Interfaz de control de dirección y paso simple.
• Seis resoluciones de paso diferentes: paso completo, medio paso, 1/4 de paso, 1/8 de paso, 1/16 de paso y 1/32 de paso.
• El control de corriente ajustable le permite establecer la salida de corriente máxima con un potenciómetro, lo que le permite usar voltajes superiores al voltaje nominal de su motor paso a paso para lograr velocidades de paso más altas.
• Control de corte inteligente que selecciona automáticamente el modo de caída de corriente correcto (caída rápida o caída lenta).
• Tensión de alimentación máxima de 45 V.
• Regulador integrado (no necesita fuente de alimentación lógica externa).
• Puede interactuar directamente con sistemas de 3.3V y 5V.
• Apagado térmico por exceso de temperatura, apagado por exceso de corriente y bloqueo por bajo voltaje.
• Protección contra cortocircuito a tierra y carga en cortocircuito.
• PCB de cobre de 2 oz y 4 capas para una mejor disipación del calor.
• Almohadilla de tierra soldable expuesta debajo del CI del controlador en la parte inferior de la PCB.
• El tamaño del módulo, la distribución de pines y la interfaz coinciden con los de nuestros controladores de motor paso a paso A4988 en la mayoría de los aspectos (consulte la parte inferior de esta página para obtener más información).
