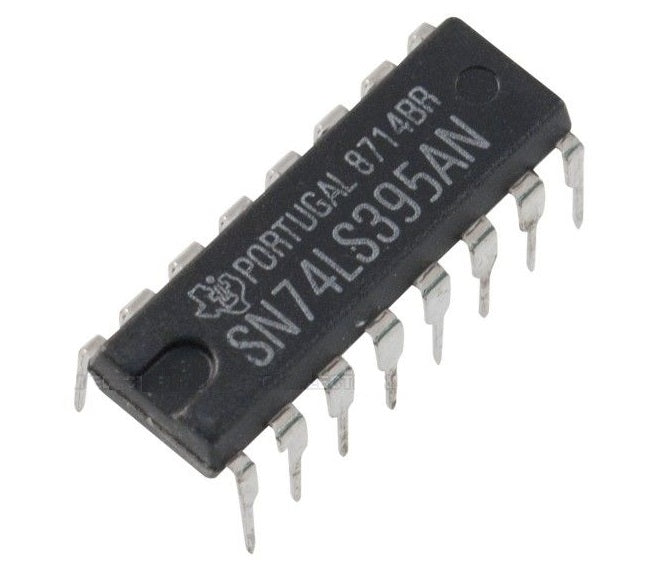

74LS395 4-Bit Shift Register With 3-State Outputs - (AD24512)

Descripción:

El SN74LS395 es un registro de 4 bits con salidas de 3 estados y puede operar en modo de carga paralela síncrona o en modo de desplazamiento a la derecha en serie, según lo determine la entrada de selección. Una entrada de reinicio maestro (MR) asíncrona activa en BAJO anula las operaciones síncronas y borra el registro. Una entrada de habilitación de salida (OE) activa en ALTO controla los búferes de salida de 3 estados, pero no interfiere con las demás operaciones. La cuarta etapa también cuenta con una salida convencional para fines de enlace en operaciones en serie de varias etapas.

- Registro de 4 bits con desplazamiento a la izquierda o en paralelo

- Salidas de 3 estados

- Diodos de fijación de entrada que limitan los efectos de terminación de alta velocidad

Hoja de datos
